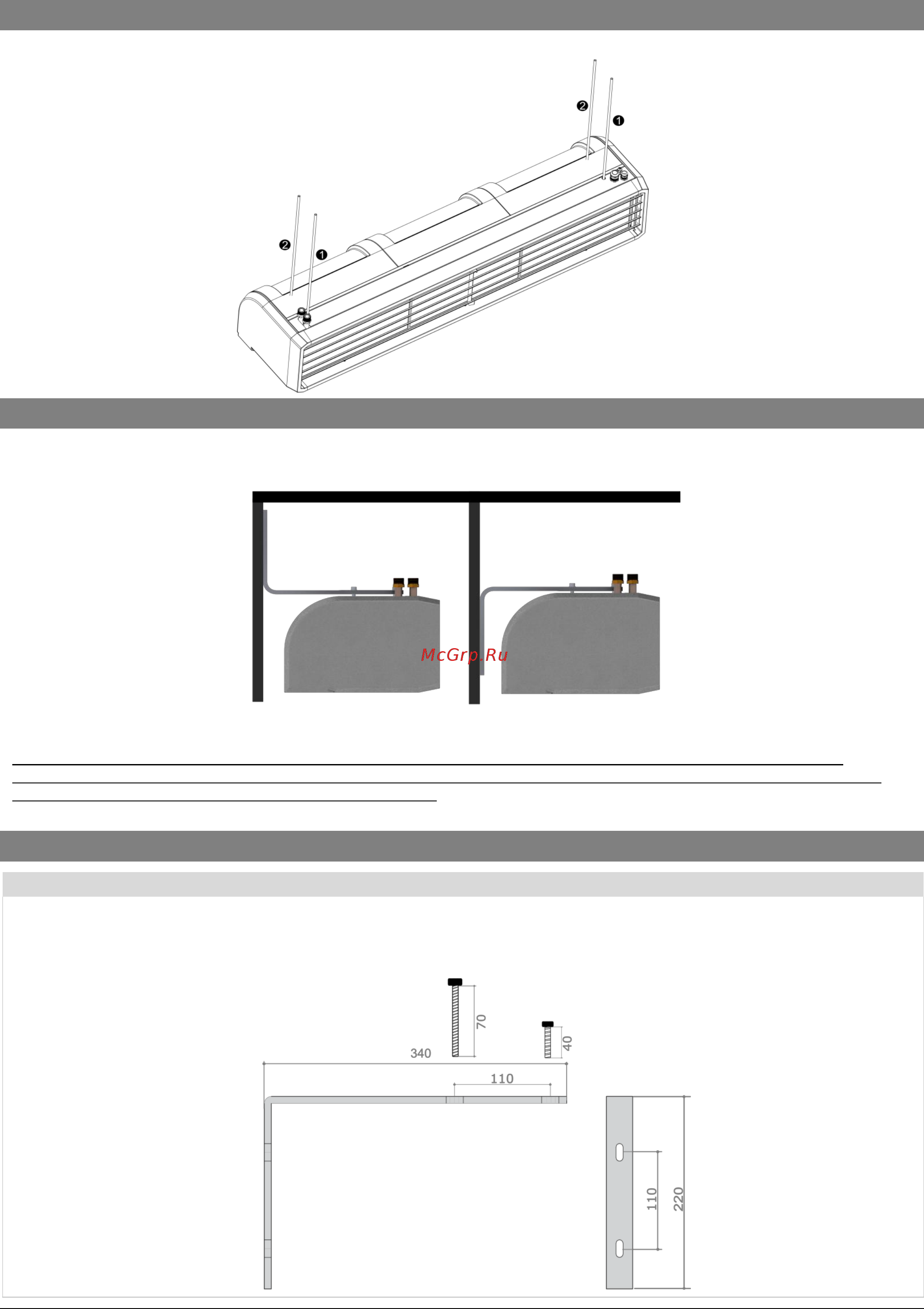

4.2. МОНТАЖ С ПОМОЩЬЮ ШПИЛЕК ПОД ПЕРЕКРЫТИЕМ

При монтаже под перекрытием следует использовать 4 шпильки М8. Шпильки необходимо вкрутить в отверстие:

 на длину 20 см в случае шпилек 

 на длину 50 см в случае шпилек 

4.3. МОНТАЖ С ПОМОЩЬЮ МОНТАЖНЫХ КОНСОЛЕЙ НА ВЕРТИКАЛЬНЫХ ПЕРЕГОРОДКАХ

Возможные способы монтажа:

Монтажные консоли T (ELIS: T-W-100; T-N-100; T-E-100; T-W-150; T-N-150; T-E-150; T-W-200; T-N-200; T-E-200)

ВНИМАНИЕ!

В случае установки как на вышеуказанном рисунке, следует сохранить дистанцию (рекомендуется 10мм) между

консолью а корпусом завесы (не допускается прикасания консоли и корпуса). Рекомендуется выровнять аппарат так,

чтобы все винты были равномерно обременены завесой.

4.4. СОСТАВНЫЕ ЭЛЕМЕНТЫ НАБОРА МОНТАЖНЫХ КОНСОЛЕЙ

Монтажные консоли Т (опциональные элементы)

В состав комплекта монтажных консолей входят две консоли изготовлены из полосовой ленты с отверстиями Ø 10 и

состав шпилек вместе с гайками и шайбами. Необходимо установить к преграде каждую консоль с помощью двух винтов

(мин. М8). Прикрепление к аппарату следует тоже совершить с помощью поставленных шпилек М8 в способ,

изображенный на нижеуказанном рисунке.
