www.flowair.com |9

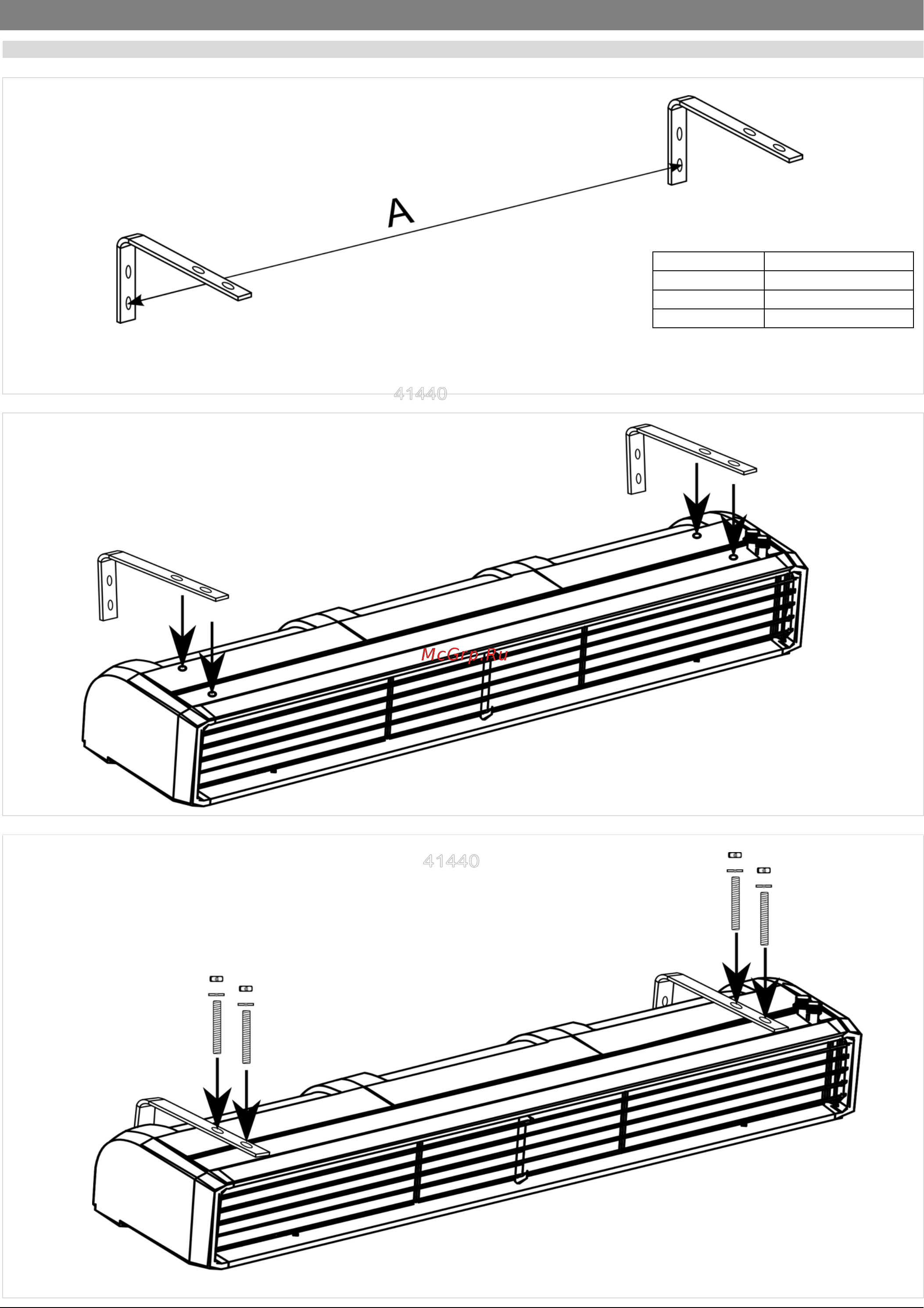

4.5. ПОРЯДОК ДЕЙСТВИЙ
T-W-100; T-N-100; T-E-100; T-W-150; T-N-150; T-E-150; T-W-200; T-N-200; T-E-200
1
Тир завесы
Расстояние A [мм]
ELiS T-W/N/E-100
851
ELiS T-W/N/E-150
1287
ELiS T-W/N/E-200
1701
2
3
ВНИМАНИЕ.
Необходимое расстояние между консолей а аппаратом мин. 10 мм.
