www.flowair.com |13

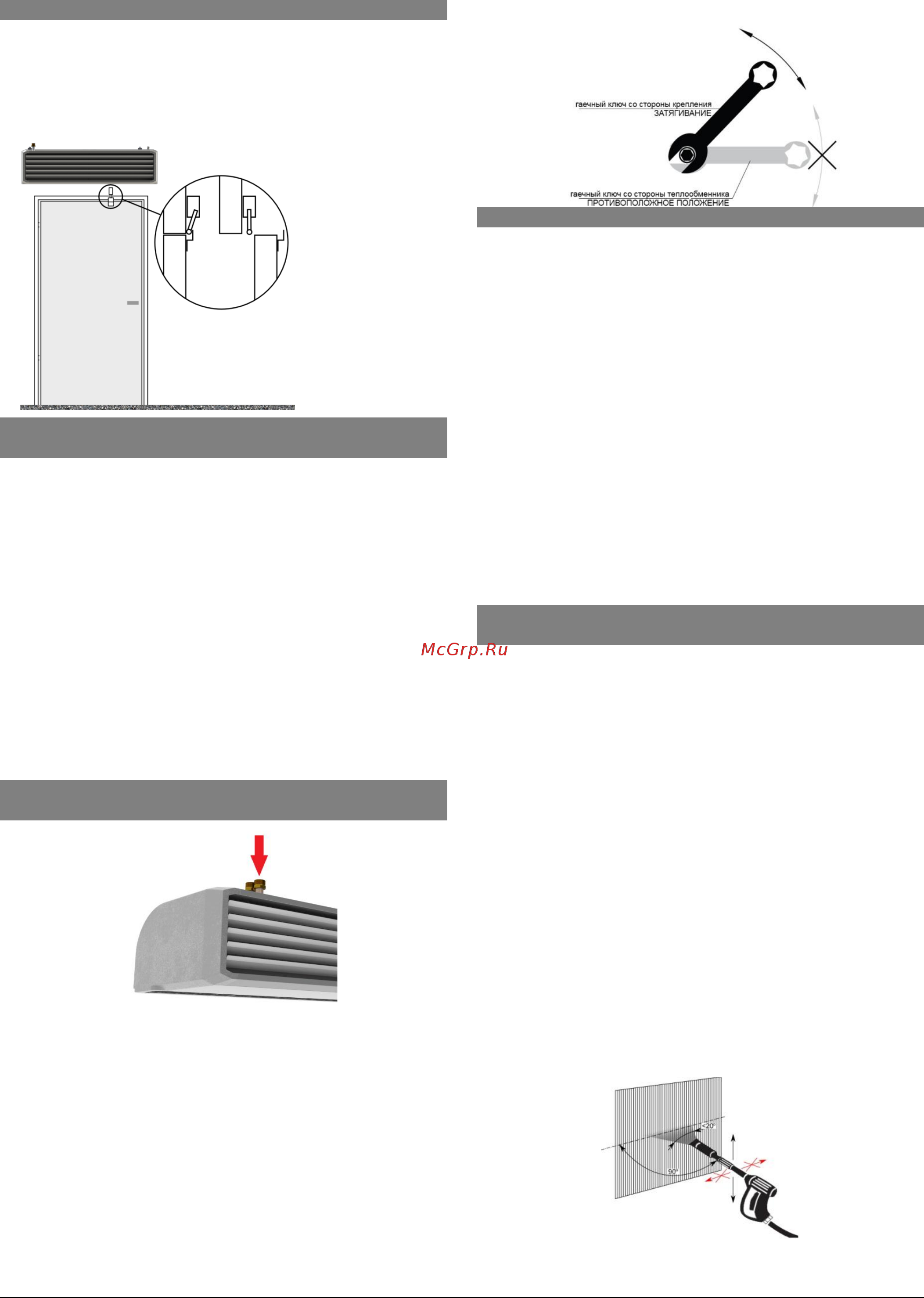

5.3. УСТАНОВКА ДВЕРНОГО ДАТЧИКА
Примеры установок дверных датчиков.
DCm – в случае представленного способа установки
необходимо использовать зажимы 21 и 22.
одинарная дверь
6. ПОДКЛЮЧЕНИЕ К СИСТЕМЕ
ЭЛЕКТРОПИТАНИЯ
Соединение электродвигателей вентиляторов и
контроллеров должно быть выполнено в соответствии
с технической документацией.
Перед подключением электропитания необходимо
проверить корректность соединения
электродвигателей вентиляторов и контроллеров.
Перед подключением электропитания необходимо
проверить соответствие напряжения сети напряжению,
указанному на табличке технических данных
устройства.
Электрические соединения, приводящие двигатель в
движение, должны быть дополнительно защищены
предохранительными автоматами, на случай короткого
замыкания в установке.
Запрещается пускать устройство без подключения
провода заземления.
7. ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
Соединение должно быть выполнено так, чтобы оно не
приводило к нагрузкам на устройство. Рекомендуется
использовать гибкие провода для подачи теплоносителя.
Рекомендуется использовать воздушные клапана в
верхней точке установки.
Монтаж должен быть произведен так, чтобы при поломке
устройства его можно было демонтировать. Для этого
отсекающие клапаны лучше всего устанавливать рядом
с устройством.
Система горячего водоснабжения должна быть
оснащена защитой от превышения давления
теплоносителя над допустимым уровнем (1,6МПа).
Перед пуском устройства необходимо проверить
корректность соединения труб теплоносителя и
герметичность установки.
При сборке установки патрубки нагревателя должны
быть полностью неподвижными.
8. ЭКСПЛУАТАЦИЯ
Устройство предназначено для использования в
помещении, при температурах выше 0oC. При низких
температурах (ниже 0ºC) появляется риск разморозки
теплообменника.
Производитель не несет ответственности за
возможные поломки теплообменника, вызванные
разморозкой теплообменника.
Нельзя ставить на устройство или вешать на патрубки
какие-либо предметы.
Необходимо периодически проверять устройство. В
случае неправильной работы как можно быстрее
выключить его.
Запрещается использовать поврежденное устройство.
Производитель не несет ответственности за ущерб,
вызванный использованием поврежденного
устройства.
В случае если вода из теплообменника спускается на
длительный период времени, трубки теплообменника
необходимо дополнительно продувать струей сжатого
воздуха.
9. ОЧИСТКА И ПРОФИЛАКТИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Необходимо периодически (как минимум, один раз в год)
проверять степень загрязнения теплообменника (ELiS T-
W), электрических ТЭНов (ELiS T-E), зищищающей
решетки (ELiS T-N). Загрязнение ламелей теплообменника
вызывает падение тепловой мощности устройства и может
привести к повреждению вентилятора.
Очистка теплообменника должна быть произведена в
соответствии с нижеуказанными требованиями:
Во время очистки устройства необходимо отключить
электропитание.
Следует демонтировать входную решетку.
Следует обратить внимание на то, чтобы во время
очистки теплообменника не повредить алюминиевые
ламели.
Не рекомендуется использовать острые предметы,
которые могут повредить тонкое алюминиевое
оребрение.
Рекомендуется производить очистку струей сжатого
воздуха. Не допускается очистка теплообменника
водой!
Очистка должна производиться вертикальными
движениями по линии ламелей, воздушное сопло должно
направляться перпендикулярно к теплообменнику.
Остальные элементы аппарата не требуют
профилактичекого обслуживания.
