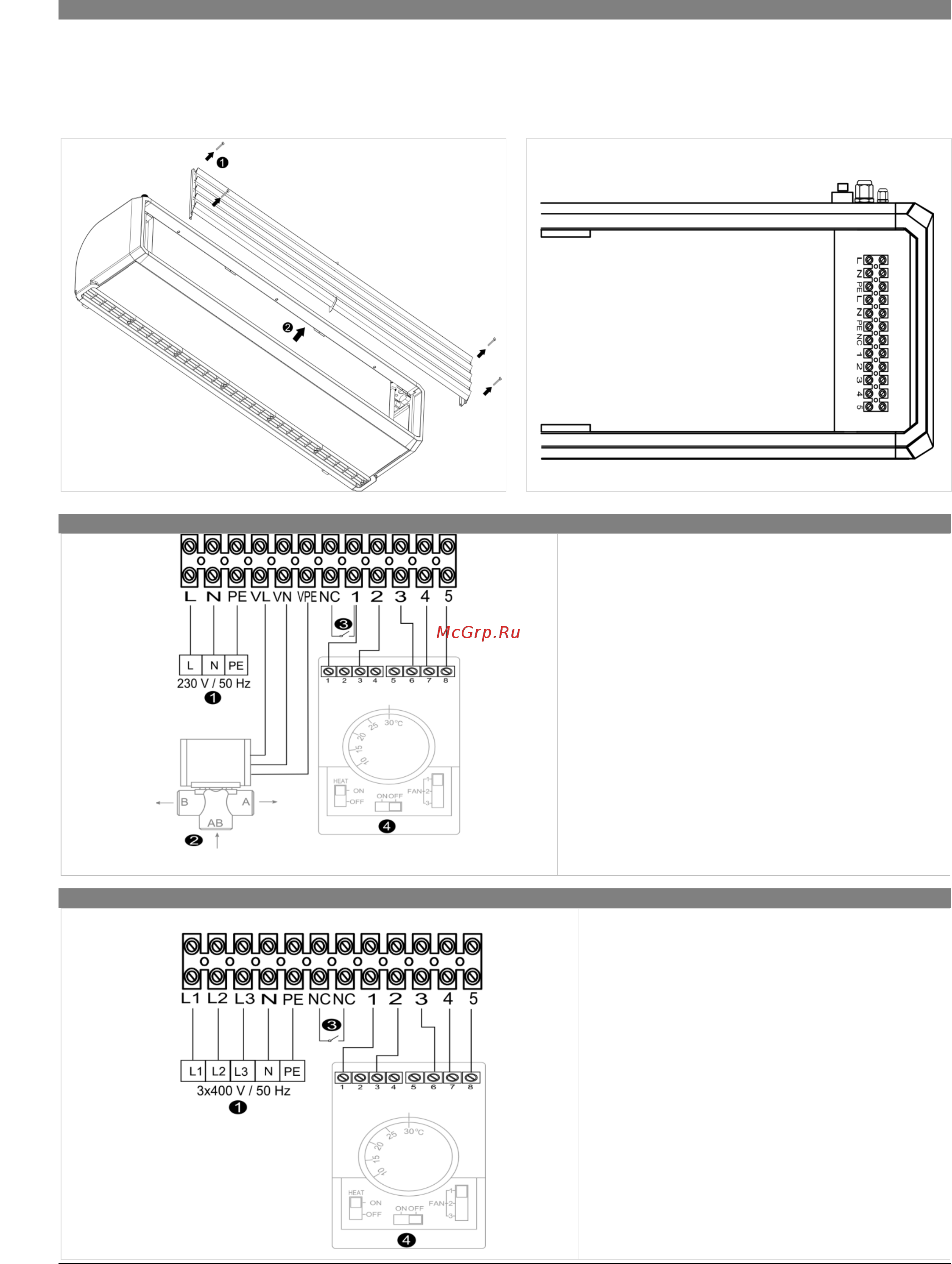

5.2. ПОДКЛЮЧЕНИЕ АВТОМАТИКИ И ЭЛЕКТРОПИТАНИЯ
Для того, чтобы подключить автоматику и электропитание к завесе ELiS T, следует снять передние лямели (открутить 4
винта в углах аппарата). Питающие провода и автоматику должны быть переложены через резиновые втулки, которые
находятся в верхней части аппарата (для завесы с водяным обогревом нельзя перекладать провода через резиновые
втулки обозначенные символом М25). Допускается удаление правой боковой части корпуса с целью получения
дополнительного пространства во время подключения.
5.2.1. АВТОМАТИКА - СХЕМЫ ПОДКЛЮЧЕНИЯ ELIS T-W/N
питание 230В/50Гц (OMY 3x1 мм
2
)
клапан с сервоприводом SRSQ3d (OMY 3x0,5
мм
2
) или SRQ2d (OMY 3x0,5 мм
2
)
A – выход теплоносителя в обратную трубу
нагревателя
AB – подача теплоносителя на клапан
B – вход теплоносителя в нагреватель
Дверной датчик DCet/DCm (закрытые двери -
открытый контакт; открытые двери - закрытый
контакт). В случае отсутствия дверного датчика
следует установить перемычку между
соединителями NC и 1.
переключатель скорости вращения завесы TS
(OMY 5x0,5 мм
2
)
5.2.2. АВТОМАТИКА - СХЕМЫ ПОДКЛЮЧЕНИЯ ELIS T-E
питание 3х400В/50Гц
ELiS T-E-100 (5x2,5 мм
2
)
ELiS T-E-150 (5x2,5 мм
2
)
ELiS T-E-200 (5x4,0 мм
2
)
Максимальное сечение питающего провода 6 мм
2
Дверной датчик DCet/DCm (закрытые двери -
открытый контакт; открытые двери - закрытый
контакт). В случае отсутствия дверного
датчика следует установить перемычку между
соединителями NC и NC.
переключатель скорости вращения завесы TS
(OMY 5x0,5 мм
2
)
