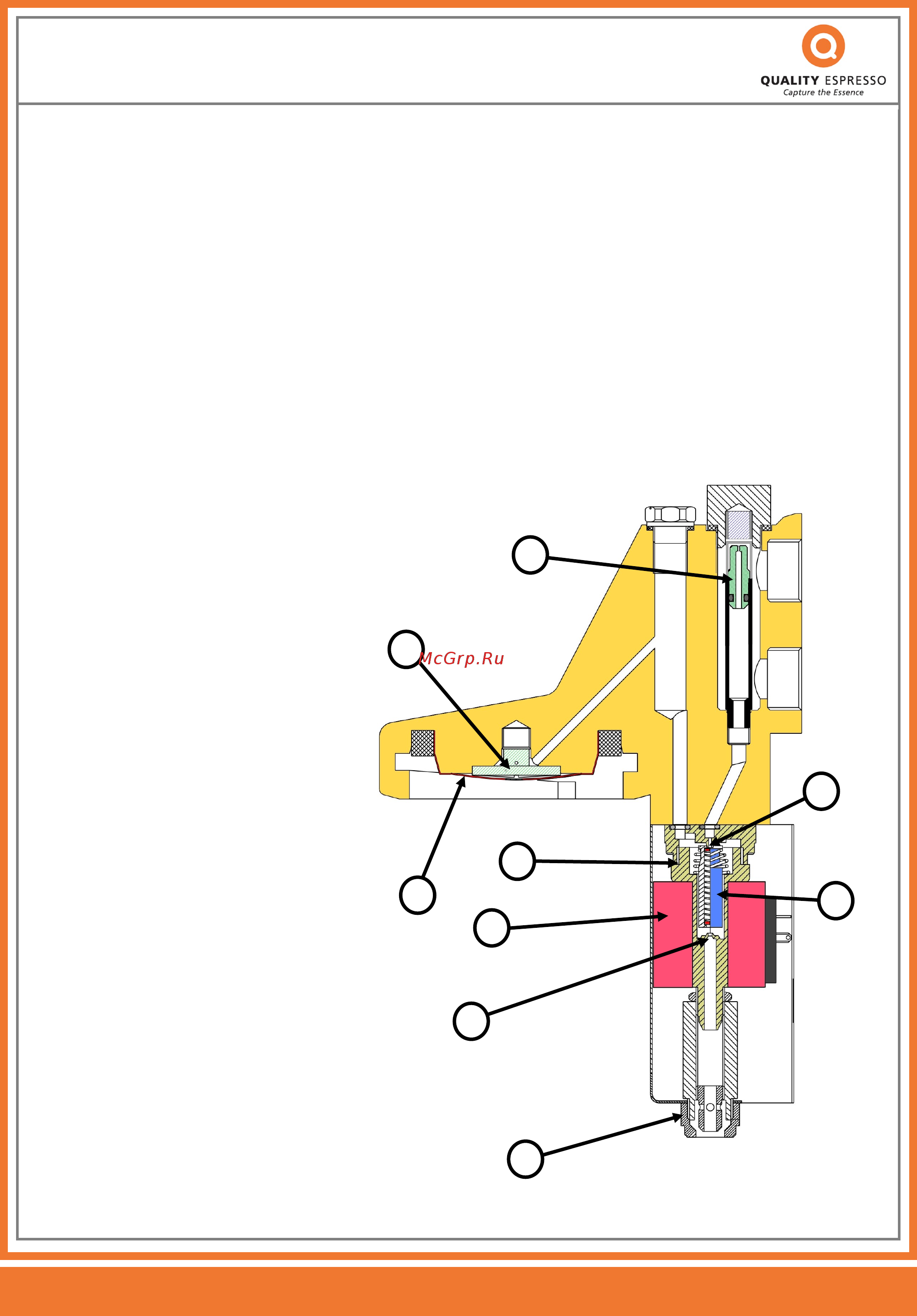

8.1. РАБОТА ГРУППЫ ПРОЛИВА
В группе осуществляется предсмачивание, подача кофе и разрядка давления, накопленного в
держателе фильтра, посредством электромагнитного клапана (9). Когда на катушку (5)
электромагнитного клапана подается питание, перемещение сердцевины (8), закрывается
выпускное отверстие (2) и открывает канал подачи (7), что обеспечивает прохождение воды в
душ (4) через распылитель
(3). В этот момент
начинается постепенное
смачивание кофе. Время
смачивания (3–4 секунды)
определяется диаметром
отверстия инжектора (6).
Когда с катушки (9)
снимается напряжение,
под действием пружины
сердцевина (8)
возвращается в исходное
положение. Таким
образом, подача кофе
прекращается и давление,
накопленное в держателе
фильтра, разряжается
через слив (2). Желоб (1)
позволяет избежать
образования брызг.
Страница 8
Техническое руководство VISACREM V6+
8. ГРУППА ПРОЛИВА
1
2
9
4
3
5
6
7
8
