Страница 7

Техническое руководство VISACREM V6+

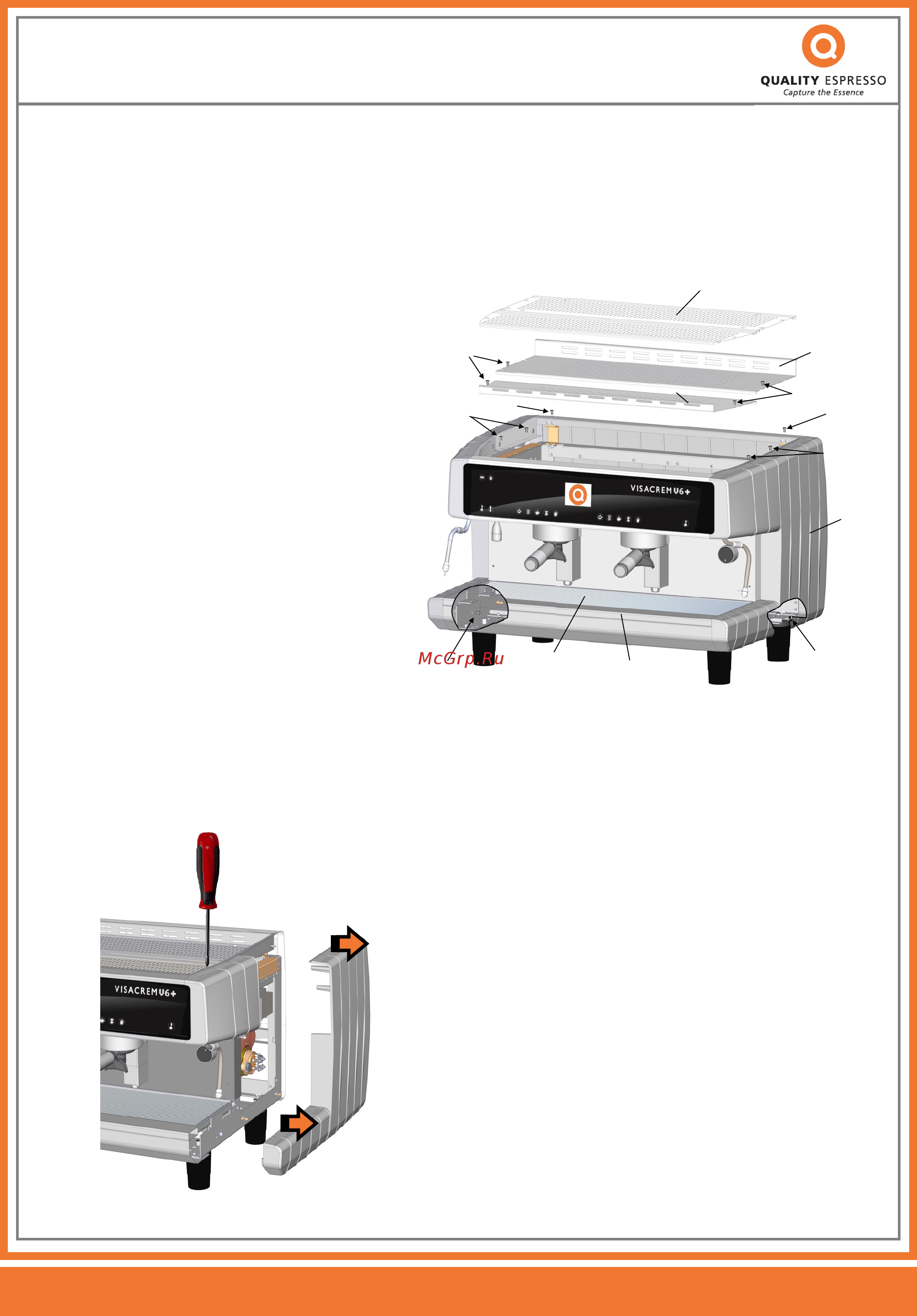

7. Корпус

 Снимите решетку (A)

 Открутите и ивликите винты (1),

которые крепят обе части

верхнего поддона (B)

 Снимите рабочую решетку (F) и

сливной поддон (E)

 Ослабьте два винта (2), которые

крепят боковые панели (D) в

верхней части

 Выкрутите винт (3), которым

крепится боковая панель, в

нижней части корпуса

 Чтобы извлечь заднюю часть (C), ослабьте винты (4), находящиеся в верхней части, и

выкрутите нижние винты (5)

 По окончании ремонта соберите машину в обратном порядке.

Примечание: Чтобы получить доступ внутрь через

правую и левую боковую панель, не нужно снимать

верхний поддон

 Ослабьте два винта (2) через отверстия в решетке.

Это позволит освободить верхнюю часть боковой

панели

 В нижней части корпуса выкрутите винт (3),

которым крепится боковая панель. Это позволит

извлечь боковую панель; для этого необходимо

потянуть за нижнюю часть, чтобы снять панель с

корпуса.

 Монтаж выполняется в обратном порядке

F 3

7.1. КАК ПОЛУЧИТЬ ДОСТУП К РАЗЛИЧНЫМ ЧАСТЯМ МАШИНЫ: Чтобы

получить доступ внутрь машины, выполните следующие действия:
