10.1. ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ:

Нагревательный элемент представляет собой никель-хромовую спираль с изоляцией и медной

оболочкой. Функция нагревательного элемента: Нагревательный элемент размещен в бойлере

продольно; его работу контролирует блок управления при помощи твердотельного реле, а

предназначен он для автоматического поддержания заданной температуры воды.

10.2. ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ:

Этот компонент последовательно соединен с твердотельным реле и контактором и обеспечивает

защиту нагревательного элемента. Он обеспечивает электрическое отключение, когда уровень воды

в бойлере опускается ниже минимального значения – нагревательный элемент в таком случае не

находится в воде. В этом случае после заливки воды выше уровня нагревательного элемента сброс

нужно выполнить вручную путем нажатия на красную кнопку, расположенную на корпусе

термостата.

10.3. ТВЕРДОТЕЛЬНОЕ РЕЛЕ:

Электронный компонент, который вместе с датчиком температуры контролирует и автоматически

регулирует температуру пара в бойлере. Реле предназначено для включения и отключения подачи

тока по двум линиям, питающим нагревательный элемент, в зависимости от величины, которую

центральный модуль получает от датчика температуры.

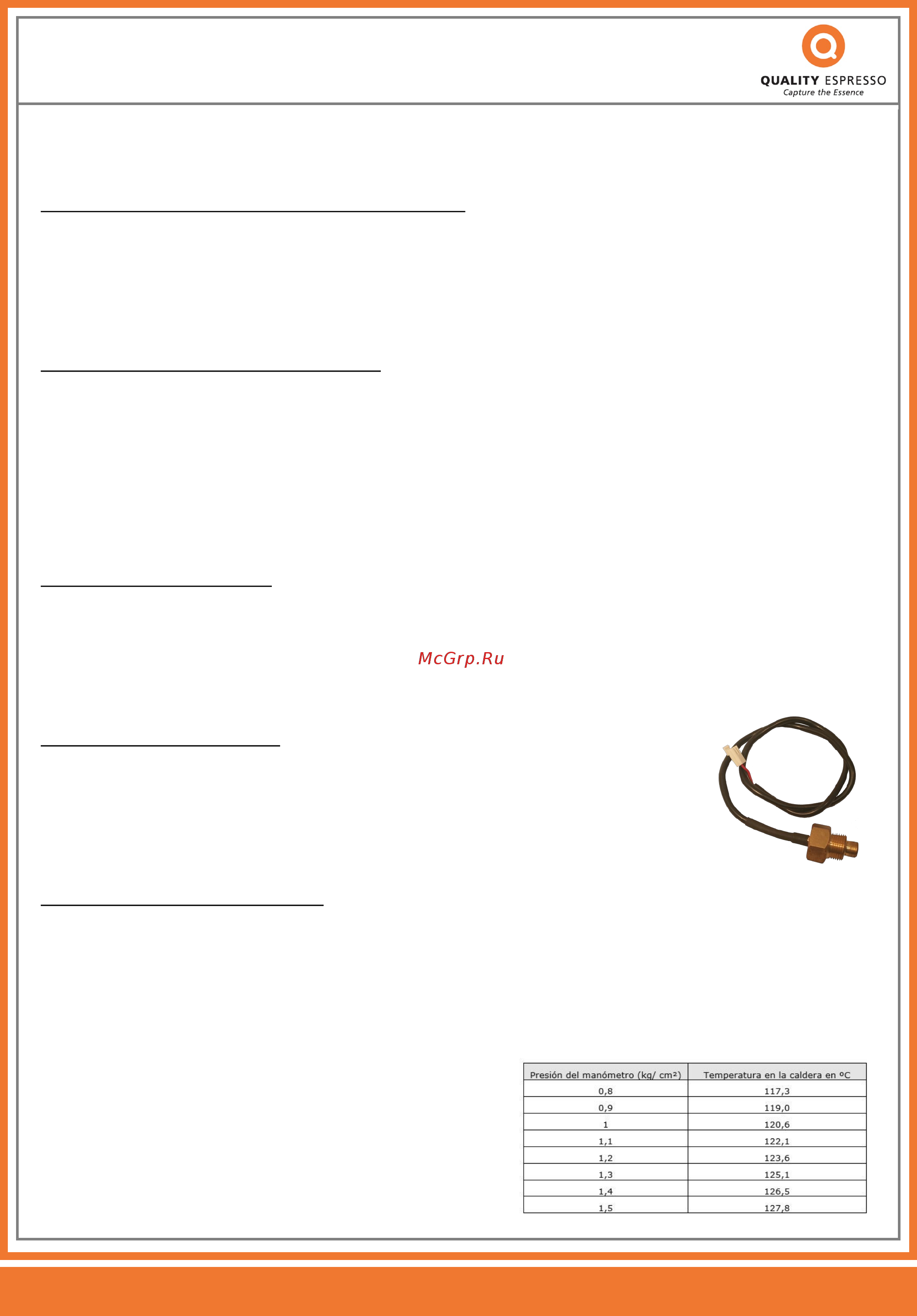

10.4. ДАТЧИК ТЕМПЕРАТУРЫ:

Электронный компонент (NTC 30kO), меняющий свое сопротивление в

зависимости от температуры водяного пара в бойлере. Его сигнал, обработанный

центральным модулем, активирует или деактивирует нагревательный элемент

через статическое реле для поддержания постоянной температуры.

Калибровка датчика температуры:

 Для калибровки датчика температуры необходимо использовать цифровой манометр, вкрученный в

паровую насадку.

 Если используются паровые насадки с AutoSteamer, установите величину отключения подачи пара на

0ºC. Таким образом электромагнитный клапан не будет автоматически отключать прохождение пара.

 Нажмите кнопку подачи пара из насадки, на которую

установлен манометр. Считайте полученное значение.

 Сравните считанную температуру бойлера с давлением

манометра (см. таблицу).

 Измените настройку датчика, чтобы привести в

соответствие значение температуры (раздел 21.3.5.2.1)

Страница 11

Техническое руководство VISACREM V6+

10. Электрическая система
