МОНТАЖ/ДЕМОНТАЖ СКРЕБКА ТЕСТА

СЕРИЯ DSF (Рис. 12/13)

А) СКРЕБОК ТЕСТА ВЕРХНЕГО РОЛИКА ДЕМОНТАЖ

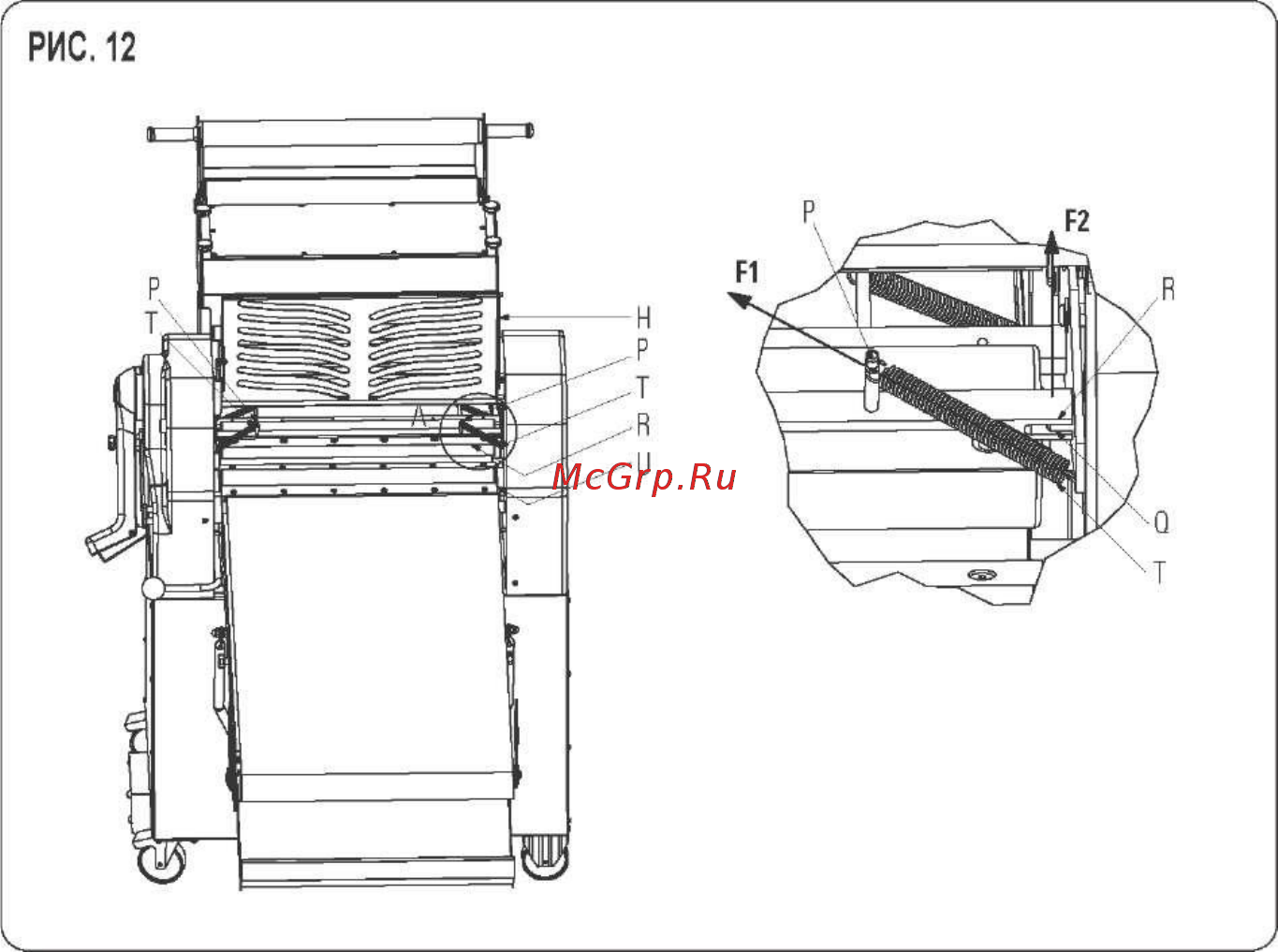

1. ПОДНИМИТЕ ЗАЩИТУ РОЛИКОВ РИС. 12 ПОЗИЦИЯ H.

2. ВОЗЬМИТЕ ПРУЖИНУ T И ПОТЯНИТЕ ЕЕ В НАПРАВЛЕНИИ F1, РИС. 12,

ОТСОЕДИНИТЕ ЕЕ ОТ СТЕРЖНЯ ПОЗИЦИЯ P.

3. ВОЗЬМИТЕ СКРЕБОК ТЕСТА ПОЗИЦИЯ R И СМЕСТИТЕ ЕГО В НАПРАВЛЕНИИ F2, РИС.

12, ПОКА ОН НЕ БУДЕТ ОТСОЕДИНЕН ОТ СТЕРЖНЯ ПОЗИЦИЯ Q.

4. В КОНЦЕ СНИМИТЕ СКРЕБОК

МОНТАЖ

Повторите процедуру демонтажа в обратной последовательности.
