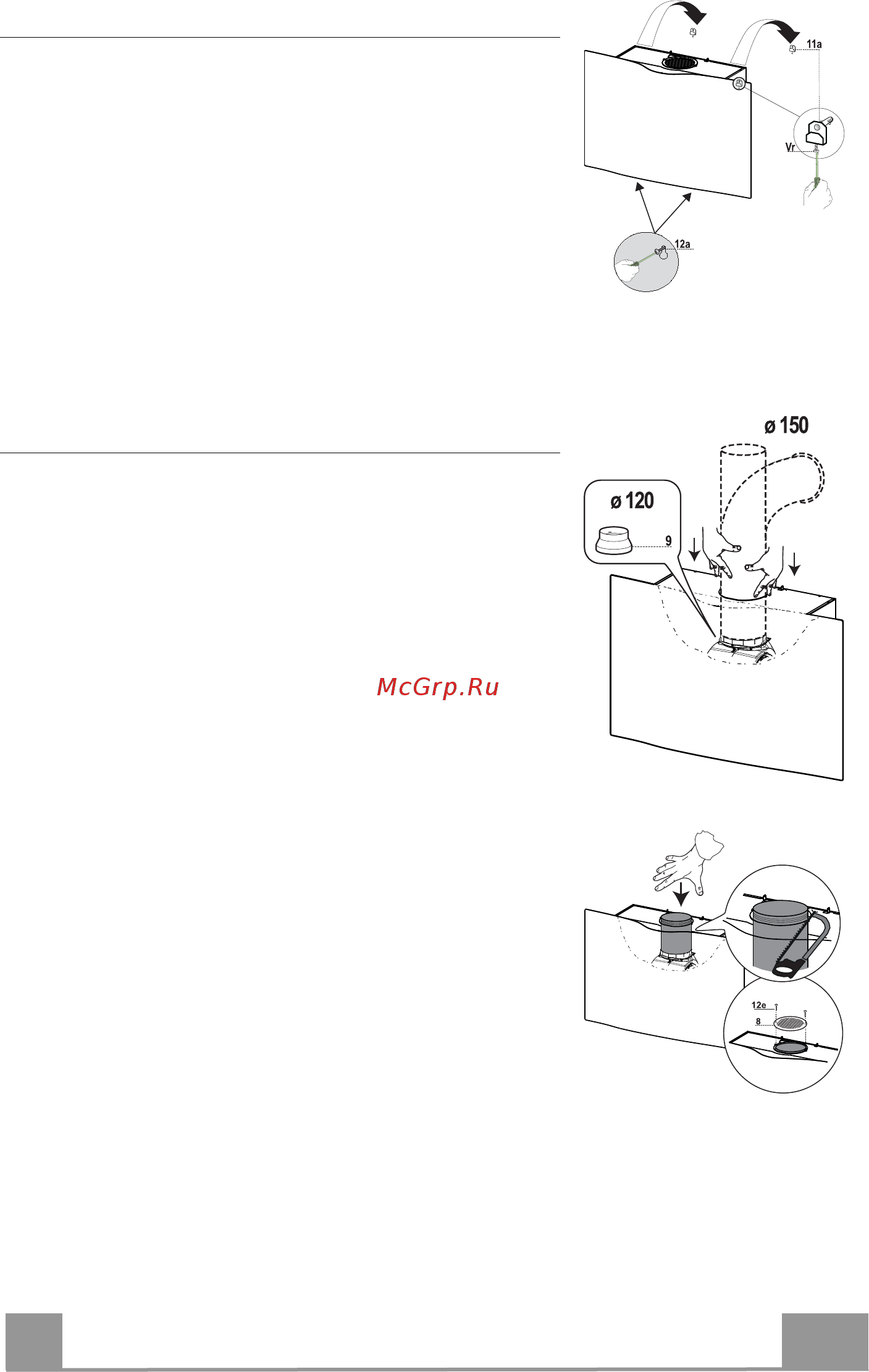

Gartraukio gaubto tvirtinimas

• Naudodami pateiktas rankenėles, išimkite metalinį riebalų

filtrą.

• Priderinkite du sraigtus Vr laikikliuose 11a taip, kad jie

būtų judėjimo pozicijos pradžioje.

• Užkabinkite gartraukio gaubtą už dviejų laikiklių 11a.

• Iš gartraukio gaubto vidinės pusės pasukite sraigtus Vr,

kad išlygintumėte patį gartraukio gaubtą.

• Priveržkite apsauginius sraigtus 12a.

• Atgal įdėkite metalinį riebalų filtrą.

Jungtys

ORO IŠĖJIMAS. IŠTRAUKIAMOJI VERSIJA

Kai montuojate ištraukiamosios versijos gartraukį, prijunkite

gartraukį prie ištraukimo angos, naudodami standų arba

lankstų ø 150–120 mm diametro vamzdį, jį savo nuožiūra

pasirenka darbus atliekantis darbuotojas.

• Patikrinkite, ar vamzdis yra tinkamai įdėtas į variklio

skyriaus angą.

• Pritvirtinkite, naudodami tinkamas vamzdžio tvirtinamąsias

detales. Medžiagos šiems darbams atlikti nepateikiamos.

ORO IŠĖJIMAS. RECIRKULIACINĖ VERSIJA

• Sujunkite 2 dalis, sudarančias vamzdį 14.

• Tvirtai pastumkite vamzdį 14 iki galo.

• Naudodami įrankius, išlindusias dalis nupjaukite.

• Naudodami 2 pateiktus 12e (2,9 x 9,5) sraigtus,

pritvirtinkite kryptines groteles 8 prie recirkuliacinės oro

išėjimo angos.

• Patikrinkite, ar buvo sumontuotas aktyvintosios anglies

kvapo filtras.
