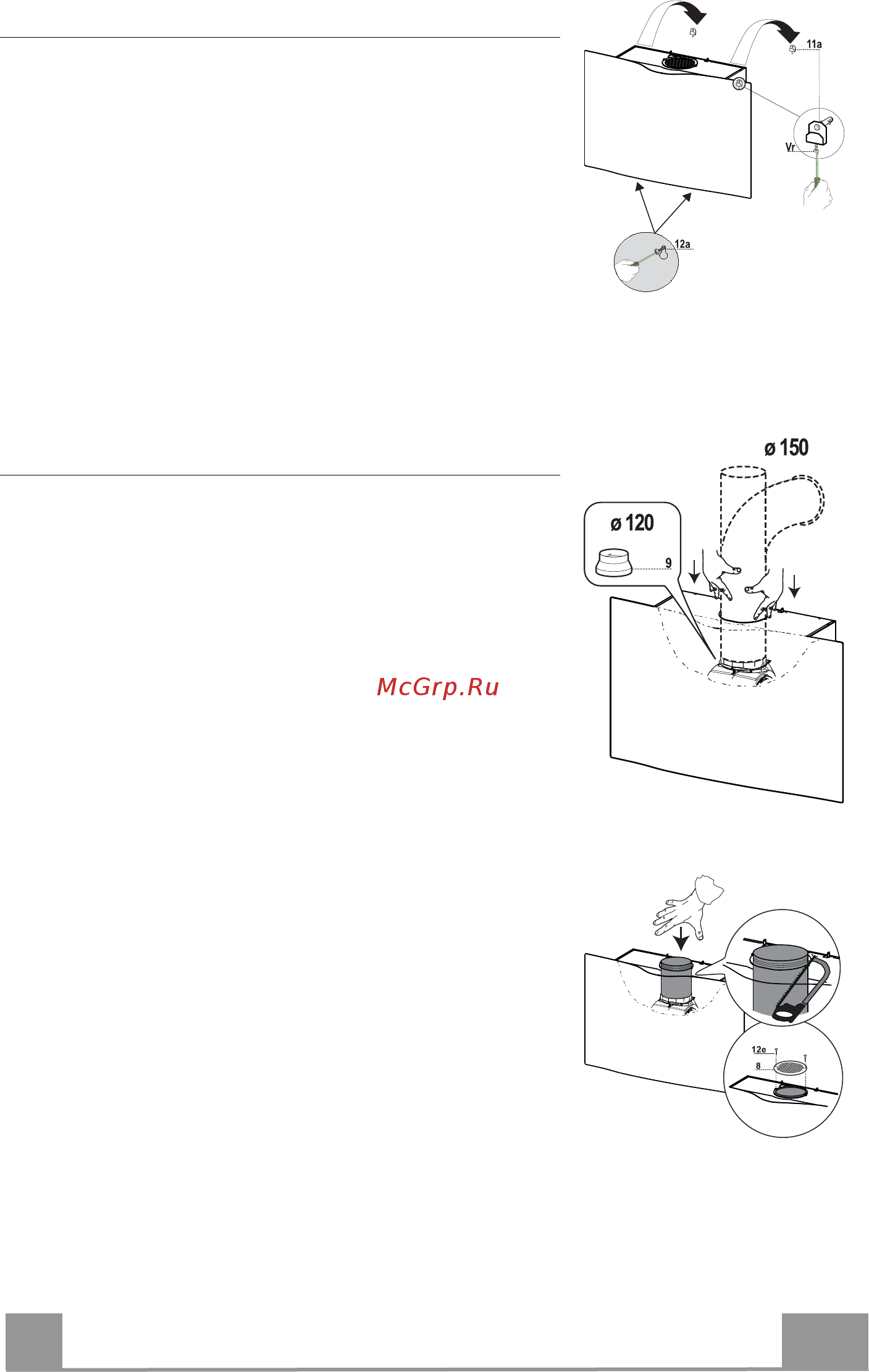

Tvaika nosūcēja pārsega uzstādīšana

• Noņemt metāla tauku filtrus, izmantojot komplektā

ietvertos rokturus.

• Noregulēt divas skrūves Vr skavās 11a tā, lai tās atrastos

sava gājiena sākumā.

• Piekabināt tvaika nosūcēja korpusu pie diviem

kronšteiniem 11a.

• No tvaika nosūcēja korpusa iekšpuses, groziet skrūves Vr,

lai izlīdzinātu pašu nosūcēja korpusu.

• Pievilkt drošības skrūvi 12a.

• Uzstādīt atpakaļ metāla tauku filtru.

Savienojumi

GAISA IZPLŪDE - KANĀLU SISTĒMAS VERSIJA

Uzstādot tvaika nosūcēju saskaņā ar kanālu sistēmas versiju,

pievienot tvaika nosūcēju pie izvades kanāla, izmantojot

stingru vai elastīgu ø 150 – ø 120 cauruļvadu, kura izvēle ir

saskaņā ar uzstādīšanas speciālista viedokli.

• Pārbaudīt, vai caurule ir pareizi ievietota motora iekārtas

izvadē.

• Nostiprināt izvades cauruli, izmantojot piemērotas caurules

skavas. Tā veikšanai nepieciešamie materiāli netiek

piegādāti.

GAISA IZPLŪDE – RECIRKULĀCIJAS VERSIJA

• Savienot divas elementu puses, kas veido cauruli 14.

• Stingri bīdīt cauruli 14, kamēr tā visa netiek iebīdīta

iekšpusē.

• Nogriezt pārpalikumu, izmantojot darbarīku.

• Nostiprināt virzītu režģi 8 attīrītā gaisa izvadē, izmantojot 2

piegādātās skrūves 12e (2,9 x 9,5).

• Pārliecināties, ka ir uzstādīts aktivētās ogles smaku filtrs.
