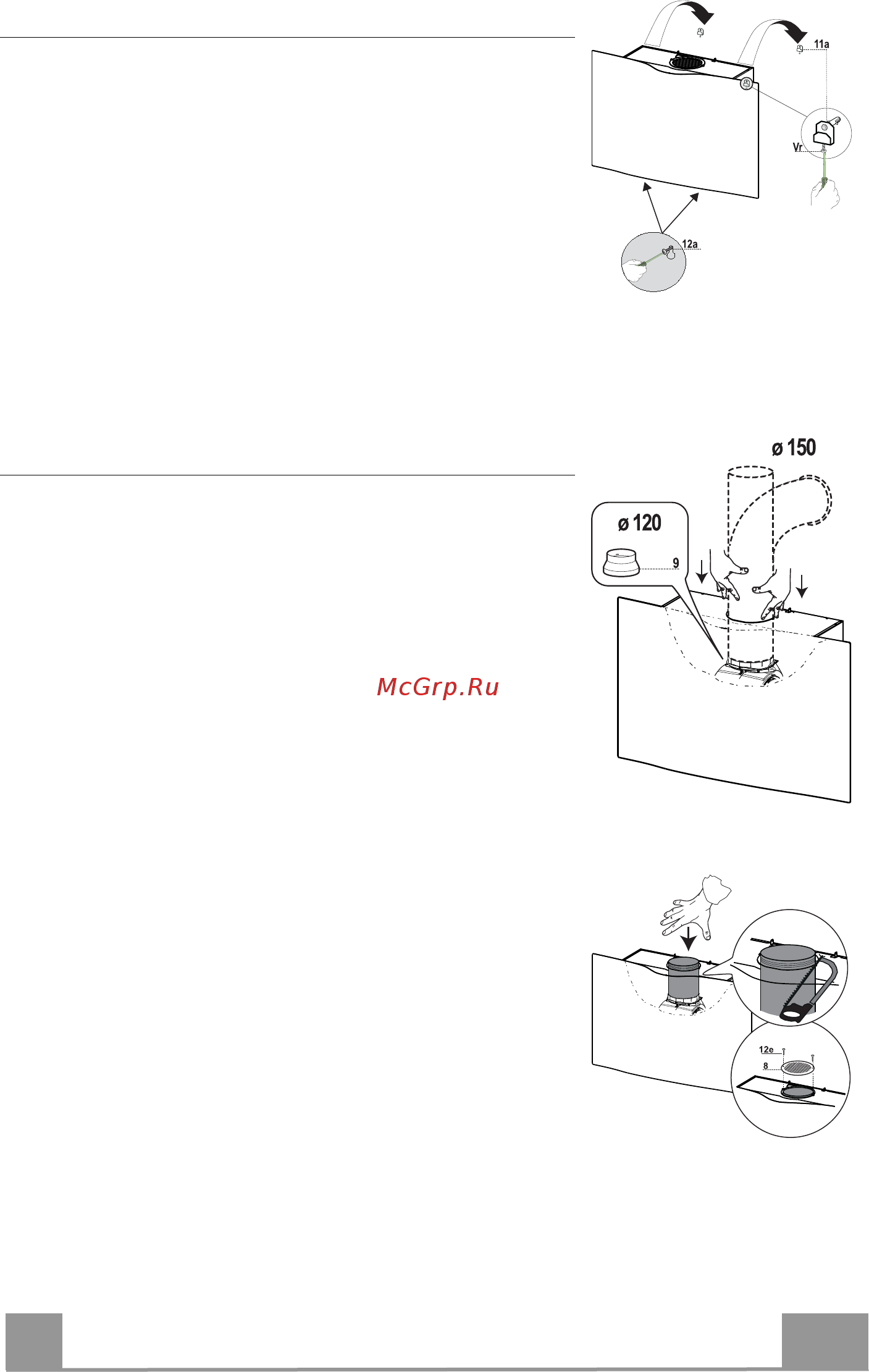

Pliidikummi katte paigaldamine
• Eemaldage olemasolevate käepidemete abil metallist
rasvafilter.
• Reguleerige mõlemad kruvid Vr klambrites 11a nii, et need
asuksid oma liikumistee alguses.
• Riputage pliidikummi korpus kahele klambrile 11a.
• Keerake pliidikummi korpuses kruvisid Vr pliidikummi
korpuse enese tasandamiseks.
• Kinnitage ohutuskruvid 12a.
• Paigaldage tagasi metallist rasvafilter.
Ühendused
ÕHUVÄLJUND – TORUSTIKUGA VERSIOON
Torustikuga versiooni paigaldamisel ühendage pliidikumm
väljundtoruga jäiga või painduva ø 150 - ø 120 toru abil, mille
valik toimub paigaldava tehniku äranägemisel.
• Veenduge, et toru oleks korralikult mootori seadme
väljundisse sisestatud.
• Kinnitage väljundtoru sobivate toruklambrite abil. Selleks
vajalikke materjale ei ole lisatud.
ÕHUVÄLJUND – RETSIRKULATSIOONIGA VERSIOON
• Ühendage 2 poolelementi, mis moodustavad toru 14.
• Vajutage toru 14 tugevalt kuni see on lõpuni sees.
• Lõigake liigne osa tööriista abil maha.
• Kinnitage suunav võre 8 retsirkulatsiooniõhu väljundile 2
lisatud kruviga 12e (2,9 x 9,5).
• Veenduge, et paigaldatud oleks aktiivsöe-lõhnafilter.
