EE
3
34
PAIGALDAMINE

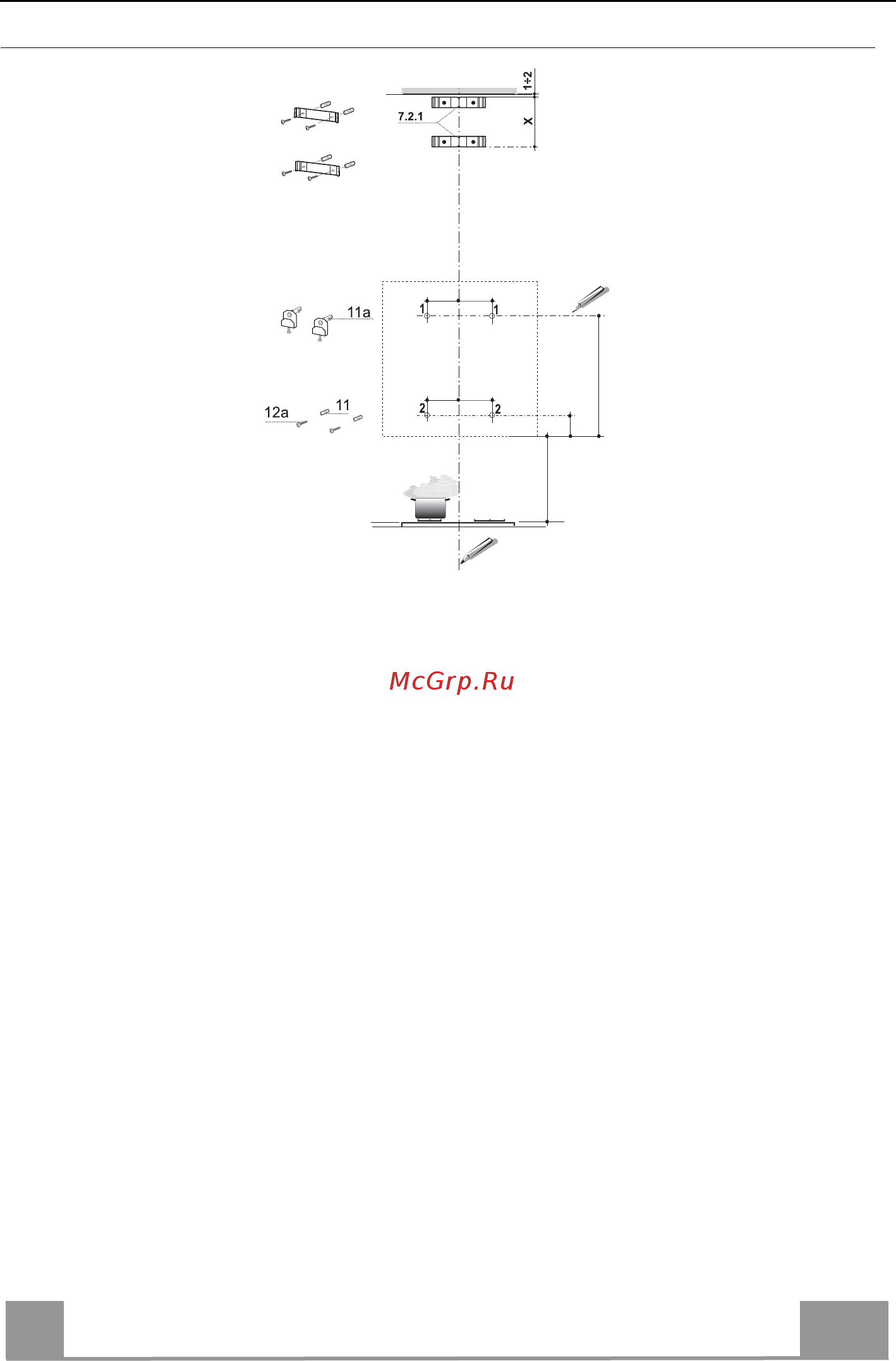

Seina puurimine ja klambrite kinnitamine
650
455
75
240 240
200 200
Joonistage seinale järgmised märgistused:
• Vertikaalne joon lae või ülemise pinnani, pliidikummi tulevase asukoha keskele;
• horisontaalne joon: 650 mm üle pliidiplaadi;
• Märkige, nagu joonisel näidatud, viitepunkt 455 mm horisontaalsest viitejoonest kõrgemale
ja 240 mm kaugusele vertikaalsest viitejoonest paremale.
• Korrake sama toimingut ka teisel poolel, kontrollides, et see on loodis.
• Puurige märgitud punktid ø 12 mm puuriga.
• Viige tüüblid kruvi ja klambriga 11a avadesse, pingutage.
• Märkige, nagu joonisel näidatud, viitepunkt 75 mm horisontaalsest viitejoonest kõrgemale ja
200 mm kaugusele vertikaalsest viitejoonest paremale.
• Korrake sama toimingut ka teisel poolel, kontrollides, et see on loodis.
• Puurige märgitud punktid ø 8 mm puuriga.
• Sisestage tüüblid 11 aukudesse.
• Asetage klamber 7.2.1 nagu näidatud 1-2 mm kaugusele laest või pliidikummi kohal olevast
pinnast, joondades keskkoha (sälgud) vertikaalse viitejoonega.
• Märgistage klambri aukude keskkohad.
• Asetage klamber 7.2.1 nagu näidatud X mm esimesest klambrist allapoole (X = lisatud korstna
ülemise osa kõrgus), joondades keskkoha (sälgud) vertikaalse viitejoonega.
• Märgistage klambri aukude keskkohad.
• Puurige märgitud punktid ø 8 mm puuriga.
• Sisestage tüüblid 11 aukudesse.
• Kinnitage klambrid kaasas olevate kruvidega 12a (4,2 x 44,4).
