LV
2
25
UZSTĀDĪŠANA

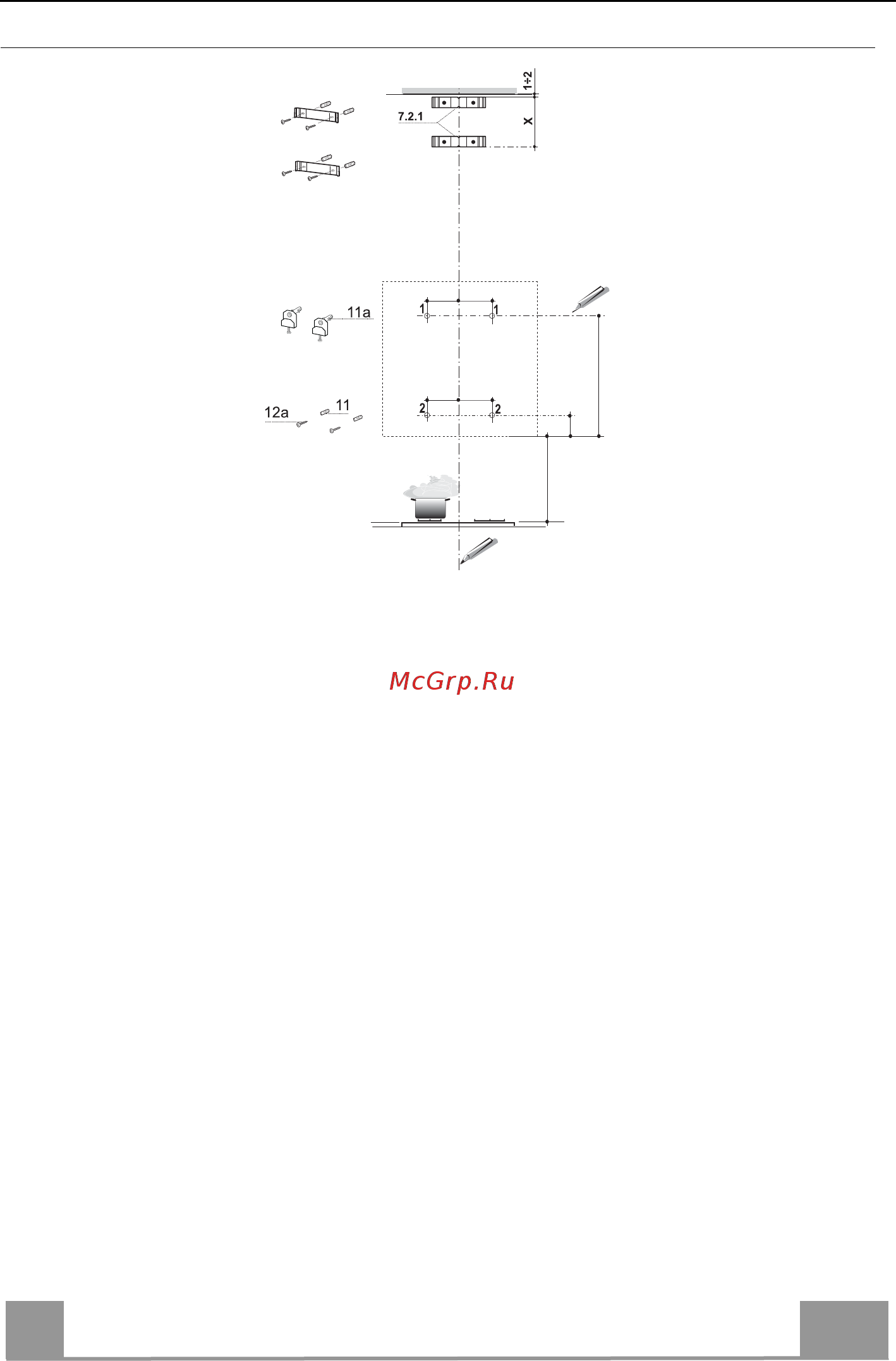

Sienas urbšana un kronšteinu nostiprināšana
650
455
75
240 240
200 200
Uz sienas uzzīmēt zemāk minēto:
• vertikālu līniju līdz griestiem vai virsējai virsmai zonas centrā, kurā tvaika nosūcējs ir
jāuzstāda.
• horizontālā līnija: min. 650 mm virs karsēšanas virsmas;
• Kā parādīts attēlā, atzīmēt atsauces punktu 455 mm virs horizontālās atsauces līnijas un 240
mm attālumā līdz labējai vertikālajai atsauces līnijai.
• Atkārtot šo operāciju otrā pusē, nodrošinot tās līmeni.
• Izurbt atveres atzīmētajos punktos ar ø 12 mm urbi.
• Ievietot sienas dībeļus kopā ar skrūvi un kronšteinu 11a atverēs un pievilkt.
• Kā parādīts attēlā, atzīmēt atsauces punktu 75 mm virs horizontālās atsauces līnijas un 200
mm attālumā līdz labējai vertikālajai atsauces līnijai.
• Atkārtot šo operāciju otrā pusē, nodrošinot tās līmeni.
• Izurbt atveres atzīmētajos punktos ar ø 8 mm urbi.
• Ievietot dībeļus 11 atverēs.
•
Atbalstīt kronšteinu 7.2.1, kā norādīts, 1-2 mm attālumā no griestiem vai virsmas virs tvaika
nosūcēja, izlīdzinot tās centru (gropes) līdz ar vertikālo atsauces līniju.
• Atzīmējiet kronšteina atveru centrus.
• Atbalstīt kronšteinu 7.2.1, kā norādīts, X mm attālumā zem pirmā kronšteina (X = uzstādītās
dūmvada augšdaļas augstums), izlīdzinot tā centru (gropes) līdz ar vertikālo atsauces līniju.
• Atzīmējiet kronšteina atveru centrus.
• Izurbt atveres atzīmētajos punktos ar ø 8 mm urbi.
• Ievietot dībeļus 11 atverēs.
• Fiksējiet kronšteinus, izmantojot komplektā ietvertās 12a skrūves (4,2 x 44,4).
