Подсоединение с помощью шланга
Перед подсоединением плиты с помощью гибкого шланга уточните в вашей газовой
службе, разрешен ли по местным стандартам такой вид подключения и необходимый
тип шланга.
11
При подсоединении должны быть соблюдены следующие требования:
– выбранный шланг должен иметь документ, указывающий дату изготовления, срок
службы и замены, и установлен в соответствии с рис.9;
– шланг должен быть доступен для осмотра по всей длине;
– шланг не должен проходить в зоне горячего воздуха дымохода и касаться задней
стенки плиты (рис.10);
– шланг не до
лжен пережиматься, иметь сильных изгибов и испытывать
растягивающие усилия;
– шланг должен быть длиной не менее 1,5 метра;
– если шланг имеет повреждения, он должен заменяться целиком, ремонт
недопустим.
Подсоединение к сети
Плита подключается к сети 220-230 В (50 Гц). Розетка должна находиться в
легкодоступном месте и не должна закрываться плитой.
ПОМНИТЕ: ПОСЛЕ УСТАНОВКИ ПЛИТЫ НА МЕСТО ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ
ПОЛОЖЕНИЕ ГИБКОГО ШЛАНГА ПОДВОДА ГАЗА И ШНУРА ПИТАНИЯ (РИС.10).
ОНИ НЕ ДОЛЖНЫ ПРОХОДИТЬ НАД ДЫМОХОДОМ И КАСАТЬСЯ ЗАДНЕЙ СТЕНКИ
ПЛИТЫ. ВО ВРЕМЯ РАБОТЫ ДУХОВКИ ТАМ ВОЗНИКАЕТ Б
ОЛЬШАЯ ТЕМПЕРАТУРА,
КОТОРАЯ МОЖЕТ ИХ ПОВРЕДИТЬ.
ЗАПРЕЩАЕТСЯ ПРОВЕРЯТЬ ГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ И ИСКАТЬ УТЕЧКИ
ГАЗА С ПОМОЩЬЮ СПИЧЕК И ДРУГОГО ОТКРЫТОГО ОГНЯ!
ВНИМАНИЕ: ПРИ ПОДКЛЮЧЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ В ЗДАНИЯХ,
НЕ СООТВЕТСТВУЮЩИХ ТРЕБОВАНИЯМ ПО УСТРОЙСТВУ СИСТЕМЫ
ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ, СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ
ИЗОЛИРУЮЩУЮ ВСТАВКУ ИЛИ ТОКОНЕПРОВОДЯЩИЙ ГАЗОВЫЙ ШЛАНГ.

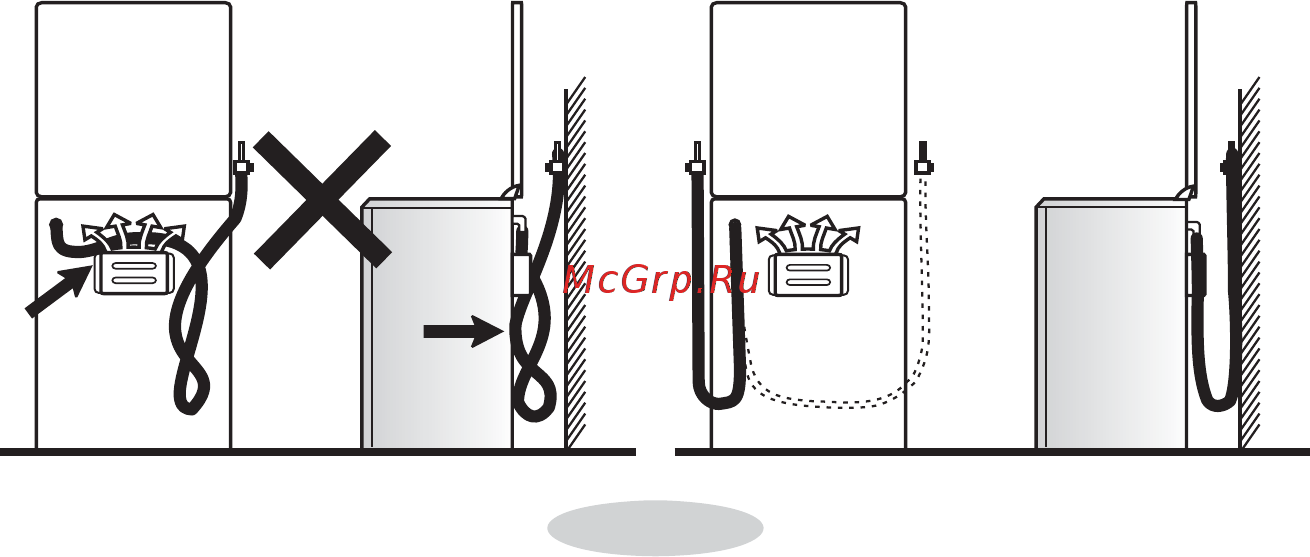

Рис.10
3200.00.0.000 РЭ
