101

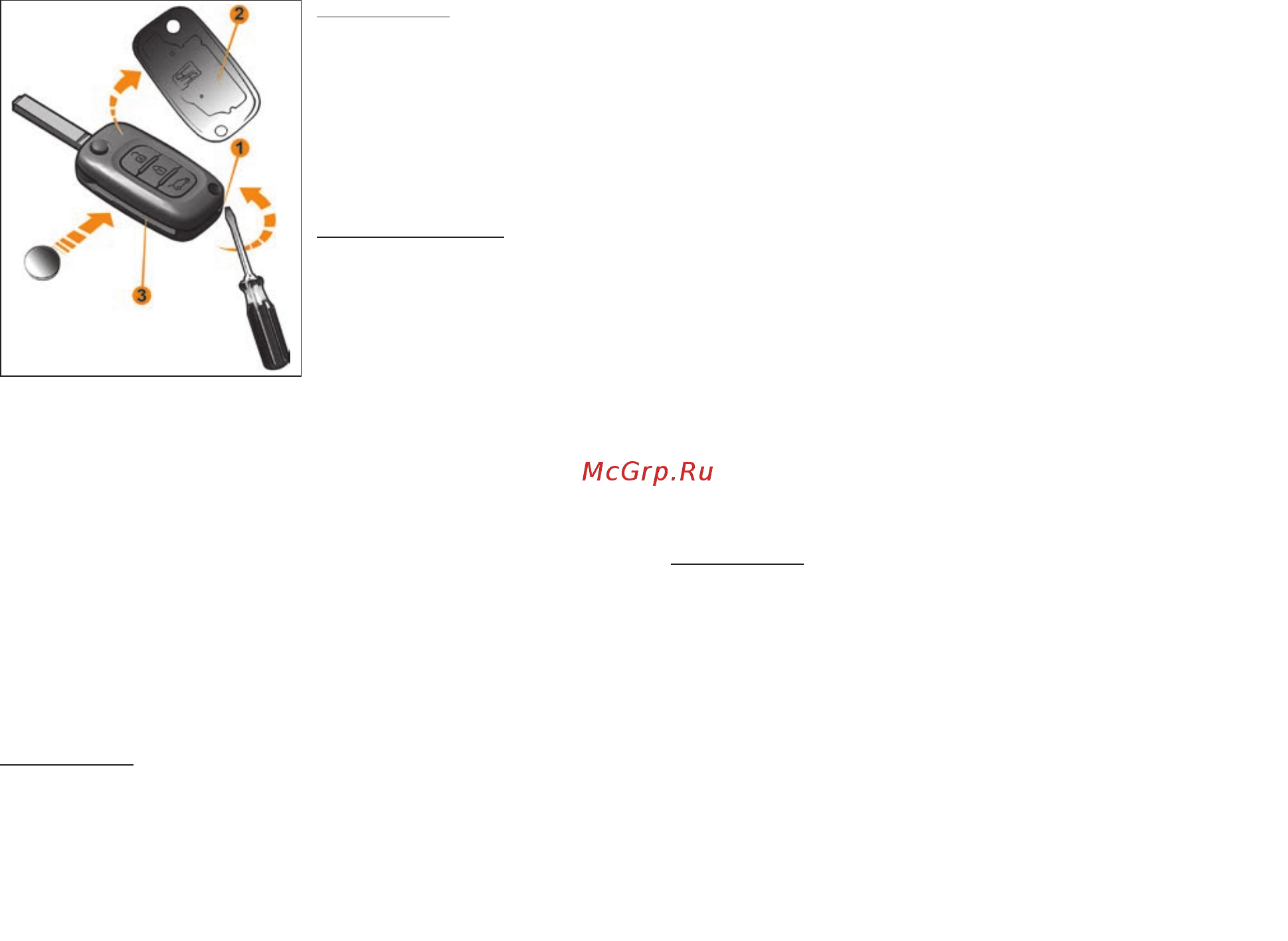

Рис. 10. Замена элемента
питания пульта дистанционного
управления
ВНИМАНИЕ!
Оберните лезвие отверт-
ки мягкой тканью для того,
чтобы не повредить видо-
вую поверхность пульта.
Применяйте только эле-
мент питания типа CR2032.
Предупреждение
Запрещается выбрасывать
использованные элементы
питания вместе с обычным
бытовым мусором. Вы-
брасывая использованные
элементы питания, помни-
те о необходимости охраны
окружающей среды.
Сдавайте их в организации, ответственные за их сбор
и переработку.
ЗАМЕНА ЛАМП
Для корректной работы внешней светотехники и предот-
вращения выхода из строя дополнительного блока кузов-
ной электроники необходимо использовать источники света
(лампы), отвечающие международным требованиям без-
опасности.
ВНИМАНИЕ!
Используйте лампы накаливания такой же категории и
мощности, что были установлены в приборах освещения
и световой сигнализации автомобиля изначально (см.
приложение 2 «Лампы, применяемые на автомобиле»).
Категорически запрещается использовать вместо соот-
ветствующих ламп накаливания иные источники света
(светодиодные, газоразрядные и т.п.), имеющие подхо-
дящие по размеру цоколи. Применение данных источни-
ков света может привести к нарушению работы световых
приборов, выходу из строя электрооборудования авто-
мобиля и нарушению требований безопасности.
Применяемые лампы должны быть официально утверж-
денными на основании Правил ООН № 37. На указанных
лампах накаливания на цоколе или на стеклянной колбе
обязательно должна быть аббревиатура международ-
ного знака официального утверждения, состоящего из
усеченного круга, в котором проставлена буква «Е», за
которой следует отличительный номер страны, предста-
вившей официальное утверждение и далее номер офи-
циального утверждения, проставленный рядом с кругом.
Примечание. Вы можете сами производить замену ламп, описанны-
ми ниже способами. В случае, если замена кажется сложной, реко-
мендуется обратиться к дилеру.
ВНИМАНИЕ!
Перед заменой лампы, убедитесь, что соответствующий
сигнально-осветительный прибор выключен.
Блок-фары
Для снятия лампы ближнего света проделайте следующие
действия:
– снимите крышку 2 (рис. 11), повернув ее против часовой
стрелки;
– отсоедините колодку проводов 7 от лампы;
– выведите из паза усик 8 пружинного фиксатора;
– выньте лампу;
