![Lada Vesta SW Cross [44/148] Панель приборов](/img/pdf.png)

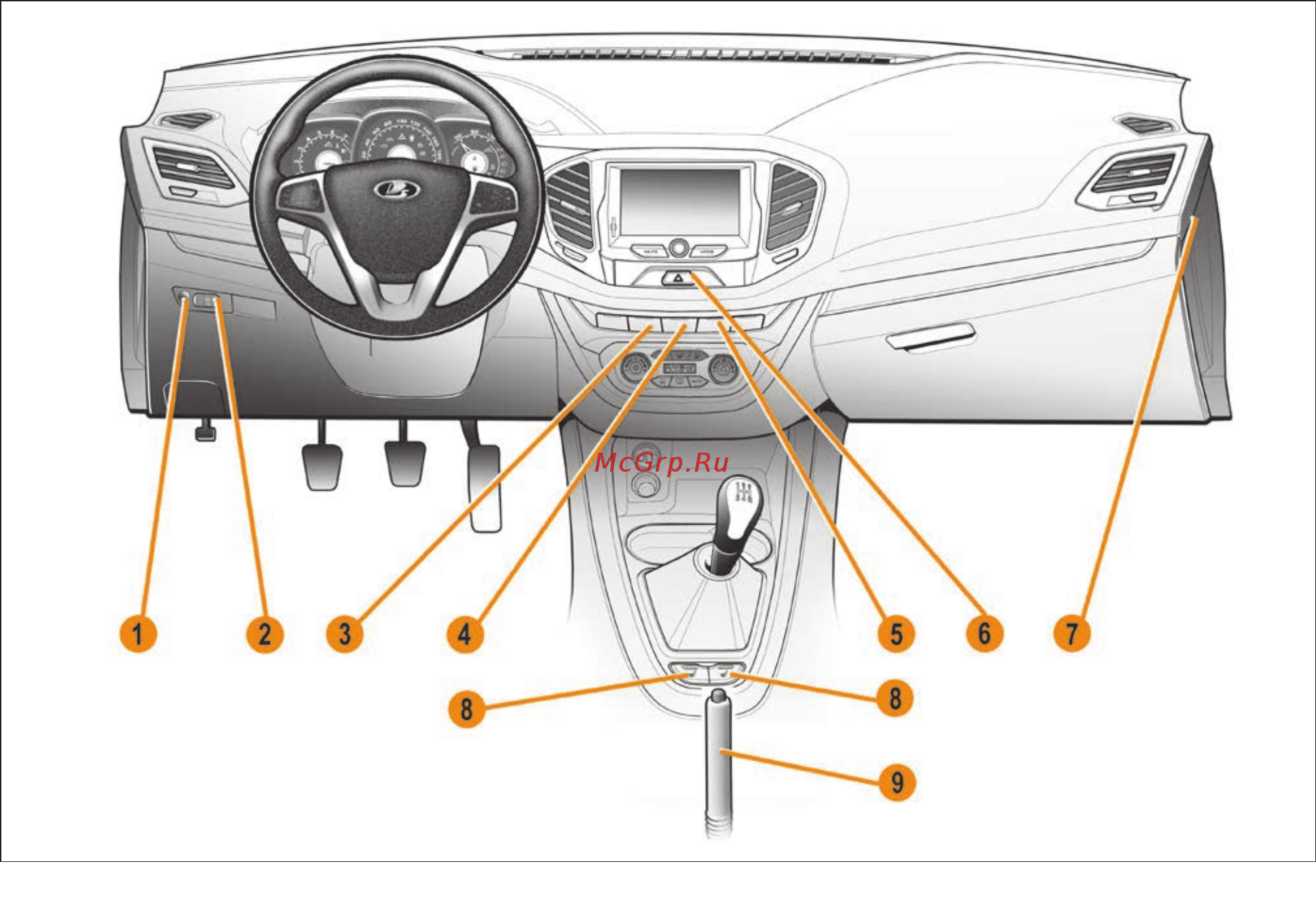

Lada Vesta SW Cross [44/148] Панель приборов
Превью страниц
Страница 44 /
148
![Lada Vesta SW Cross [44/148] Панель приборов](/views2/1340529/page44/bg2c.png)
Содержание
112- Руководство по эксплуатации автомобиля и его модификаций
- Lada vesta
- Lada vesta
- Оглавление
- Система безопасной парковк
- Добро пожаловать в ваш автомобиль
- Вашему вниманию
- Соответствие целевому назначению и исполнение потре бительских свойств автомобилем в течение установленного изготовителем срока службы обеспечивается комплексом
- Мероприятий по хранению эксплуатации уходу и техниче скому обслуживанию рекомендованных изготовителем
- Знакомство с автомобилем
- В таком случае ребенок может подвергнуть опасности себя и других запустив двигатель или включив какое либо обору дование например стеклоподъемники или заперев двери существует опасность получения тяжелых травм
- При включенном режиме охраны открывание крышки ба гажника происходит одновременно с отключением режима охраны
- Ваш автомобиль комплектуется двумя ключами выключате ля зажигания см раздел ключи
- Если зажигание выключено а ключ находится в выключателе зажигания то при открывании двери водителя зуммер вы дает непрерывный звуковой сигнал предупреждая водителя об оставленном в выключателе зажигания ключе
- Если зажигание выключено и ключ вынут из выключателя зажигания но осталось включенным наружное освещение то при открывании двери водителя зуммер выдает два пре рывистых звуковых сигнала предупреждая водителя о не выключенном наружном освещении
- Кнопка включения или выключения питания задних элек тростеклоподъемников
- Временное включение
- Сиденья
- Ваш автомобиль оборудован системой пассивной безопас ности спб в зависимости от комплектации автомобиля спб включает в себя диагонально поясные ремни безопасности с запирающим устройством инерционного типа для всех посадочных мест диагонально поясные ремни безопасности с запирающим устройством инерционного типа с устройством предвари тельного натяжения и ограничения нагрузки для водителя и переднего пассажира в вариантном исполнении подушкой безопасности водителя подушкой безопасности переднего пассажира в вариант ном исполнении
- Задние сиденья оборудованы подлокотником вытягивать его из спинки нужно за лямку см рис
- Предупреждение не допускайте нахождение ремней за спинкой при воз вращении ее в рабочее положение для обеспечения воз можности пользоваться ими затем по назначению и во избежание повреждения лент ремней замком спинки
- Система пассивной безопасности
- После полной установки спинки заднего сиденья в исход ное положение проверьте положение рукоятки фиксатора
- Него сиденья откиньте спинку заднего сиденья назад до щелчка фиксатора
- Запрещается
- В вашем автомобиле имеется система оповещения о не пристёгнутом ремне безопасности водителя при включении зажигания если ремень безопасности не пристёгнут заго рается сигнальная лампа ремень безопасности в комбина ции приборов см раздел органы управления и приборы а при движении автомобиля подаётся звуковой сигнал в за висимости от комплектации автомобиля системой оповеще ния о непристёгнутом ремне безопасности дополнительно может быть оборудовано место переднего пассажира после посадки в автомобиль всегда пристёгивайтесь рем нями безопасности не перевозите непристёгнутых ремнём безопасности пассажиров соблюдайте требования правил дорожного движения используйте отдельный ремень без опасности для каждого пассажира взрослого или ребёнка прежде чем запускать двигатель выполните регулировку во дительского места мест для всех пассажиров и регулировку ремней безопасности для обеспечения наилучшей защиты беременные женщины должны пользоваться ремнями без опасности располагая поясную ветвь рем
- Чтобы отрегулировать положение диагональной ветви ремня
- Относительно шеи только для переднего ряда сидений уста
- Для перемещения регулятора вниз нажмите на клавишу 1
- Регулировка ремня безопасности
- Вверх осуществляйте без нажатия на клавишу завершив ре
- Пристёгивание ремнём безопасности
- При пристёгивании ремней безопасности заднего ряда сиде
- Рис 2 и переместите регулятор перемещение регулятора
- Для перемещения регулятора вниз нажмите на клавишу 2
- Ровку ремня безопасности убедитесь что он надёжно за
- Осуществляйте без нажатия на клавишу завершив регули
- И переместите регулятор перемещение регулятора вверх

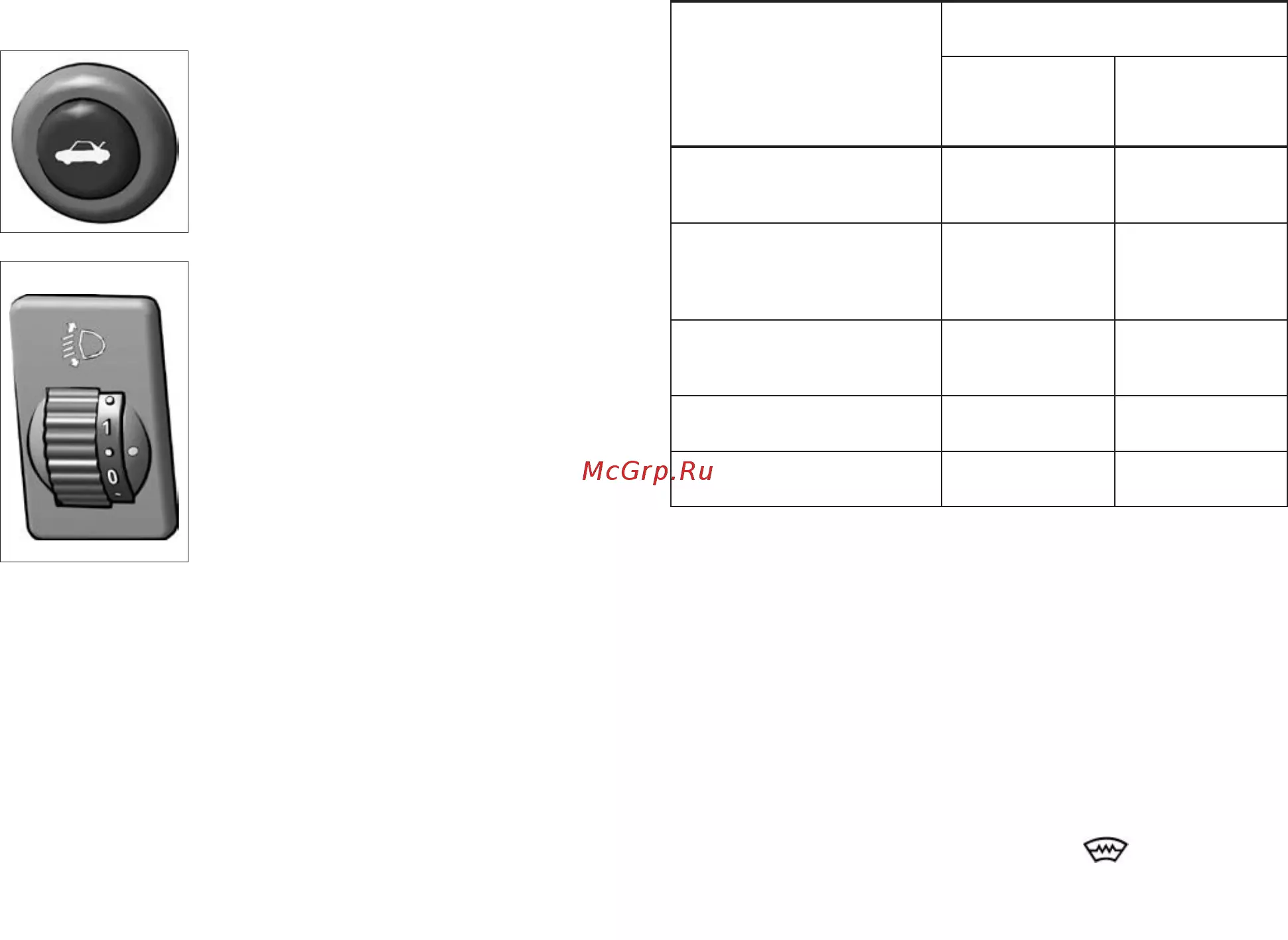

- Панель приборов
- Дисплей и указатели
- Показания жидкокристаллического индикатора
- Бортовой компьютер
- При выходе из режима уста новки времени счетчик секунд обнуляется сбрасывается без округления если нет нажатий кнопок в течение 60 секунд выход из режи ма установки времени автоматически из любого состояния 3 а д
- Установка часового пояса доступно только при вклю ченной синхронизации времени utc sync on
- Установка времени доступно только при выключенной синхронизации времени utc sync off
- Функция подсказчика переключения передач в вариантном исполнении
- Функции блока управления
- Рулевое колесо
- Зеркала заднего вида
- Топливный бак
- Вождение автомобиля
- При остановке или стоян ке на подъёме или на спу ске включите стояночный тормоз и соответственно заднюю или переднюю пе редачи в коробке передач
- При задании минимальной температуры поворот рукоят ки против часовой стрелки на информационном табло 10 левая зона светятся буквы lo lowest самая низкая дальнейшее вращение рукоятки не приводит к уменьшению задаваемой температуры при этом в салон подаётся воз дух с минимально возможной температурой регулирование температуры не происходит минимальная температура по даваемого воздуха зависит от температуры наружного воз духа интенсивности солнечного излучения скорости венти лятора салона включения кондиционера включения рецир куляции режима движения и некоторых других факторов для охлаждения поступающего воздуха ниже температуры наружного воздуха включите кондиционер кнопка 18
- Для включения электрообогрева заднего стекла и наружных зеркал заднего вида нажмите кнопку 15 загорится световой индикатор эта функция устраняет и предотвращает обле денение обмерзание и запотевание заднего стекла и на ружных зеркал заднего вида
- Для включения режима defrost max нажмите кнопку 24 загорится световой индикатор кнопки при этом принуди тельно включается кондиционер если позволяют условия электрообогрев ветрового и заднего стекла и наружных зер кал заднего вида весь поток воздуха направляется в сопла обдува ветрового и передних боковых стёкол устанавлива ется максимальная скорость и температура воздуха чтобы выключить обогрев заднего стекла и наружных зеркал заднего вида нажмите кнопку 15 световой индикатор кноп ки погаснет для выключения режима defrost max повторно нажмите кнопку 24 или 20 либо настройте скорость подаваемого воз духа вращением рукоятки 17 световой индикатор кнопки погаснет
- Для запуска режима тестирования необходимо убедиться что двигатель заглушен перевести ключ выключателя зажигания вз в положение зажигание включено и подождать 1 минуту из положения зажигание включено произвести 6 кратное переключение bз между положениями зажигание включе но и асс по описанному ниже алгоритму в течение не более 5 секунд
- Внимание
- В ходе проведения тестирования будет производиться про верка работоспособности микрофона и громкоговорителя после воспроизведения звуковой подсказки произнесите контрольную фразу вам будет необходимо произнести лю бую фразу длительностью не более 5 секунд сразу после этого будет воспроизведена звуковая подсказка воспроиз ведение контрольной фразы и затем будет воспроизводить ся произнесенная вами фраза затем будет воспроизведена звуковая подсказка введите результат проверки если те стирование микрофона и громкоговорителя прошло успешно то необходимо произвести 2 кратное переключение bз по описанному ниже алгоритму в течение не более 3 секунд
- Режим тестирования
- После 3 го включения зажигания переключение bз 6 свэос переходит в режим тестирования если двигатель не запускался во время выполнения процедуры входа при этом будет воспроизведена звуковая подсказка запу щена процедура тестирования
- Режим тестирования предназначен для проверки работоспо собности компонентов свэос в режиме тестирования про веряется работоспособность индикатора состояния свэос микрофона и громкоговорителя в блоке освещения салона резервной батареи и других внутренних компонентов свэос при желании вы можете самостоятельно проверить работо способность свэос путем запуска режима тестирования
- Загорание индикатора состояния системы при движении автомобиля по подземной парковке в тоннеле или в других местах где отсутствует уверенный прием спутниковых сиг налов не является свидетельством неисправности системы
- Если же во время тестирования микрофона и громкогово рителя произошли какие либо ошибки не воспроизвелась произнесенная фраза воспроизвелась слишком тихо или с искажениями и т п то после воспроизведения звуковой подсказки введите результат проверки никаких переклю чений bз делать не нужно в течение 7 секунд если в конце проведения процедуры тестирования были об наружены какие либо ошибки следует обратиться к дилеру для устранения неисправности
- Электрооборудования
- Не оставляйте подключенные к розетке электропри боры если водитель и пассажиры покидают салон авто мобиля или автомобиль ставится на длительную стоянку хранение 3 не подключайте электроприборы вырабатывающие электрический ток например аккумуляторы 4 подключаемые электроприборы должны по показате лям электромагнитной совместимости соответствовать din vde 40839 иначе возможны неполадки в работе ав томобиля 5 закрывайте крышку розетки для подключения допол нительного электрооборудования если розетка не ис пользуется вставка посторонних предметов кроме со ответствующих вилок разъемов попадание посторон них предметов или какой либо жидкости в розетку может
- Внимание
- Розетка для подключения дополнительного электро оборудования рис 2 используется для подклю чения только 12 вольто вых электрических прибо ров мощностью не более 120 вт
- Описание органов управления обозначенных цифрами
- Слот для карты памяти sd 2 микрофон 3 mute кноп ка выключения звука 4 ручка энкодера регулировка звука с кнопкой включения выключения 5 mode кнопка пере ключения режимов 6 кнопка reset 7 дисплей с сенсор ной панелью
- Управление ммс с навигационной системой
- Включение выключение ммс с навигационной системой
- Ммс с навигационной системой
- Внешний вид
- Включение ммс с навигационной системой осущест вляется кратковременным нажатием 1 2 сек на ручку энко дера 4 рис 7
- Ммс с навигационной системой автоматически вклю чается при переводе ключа зажигания в положение i если до выключения зажигания ммс с навигационной системой не была принудительно выключена ручкой энкодера 2 для выключения ммс с навигационной системой кра тковременно нажмите ручку энкодера 4 рис 7 и удерживай те ее в нажатом положении до выключения дисплея 2 для перезагрузки ммс с навигационной системой тупым тонким стержнем нажмите и удерживайте в течение
- Уход за автомобилем
- Электрические цепи монтажного блока салона
- Предупреждение наличие реле зависит от степени электрооснащенности автомобиля
- Предупреждение наличие предохранителей зависит от степени электрооснащенности автомобиля
- Реле монтажного блока салона
- Монтажный блок моторный стандарт норма люкс
- Предупреждение наличие предохранителей зависит от степени электрооснащенности автомобиля
- Монтажный блок моторный стандарт норма люкс вариантное исполнение
- Предупреждение наличие реле зависит от степени электрооснащенности автомобиля
- Реле монтажного блока моторного отсека
- Реле монтажного блока моторного отсека вариантное исполнение
- Электрические цепи монтажного блока салона вариантное исполнение
- Реле монтажного блока салона вариантное исполнение
- Практические советы
- Допускаемые типоразмеры шин колес и давление воздуха в шинах
- Технические характеристики автомобиля
- Общие технические характеристики автомобиля
- Топливно скоростные показатели
- Общие технические характеристики силового агрегата
- Технические характеристики двигателей
- Технические характеристики коробок передач
- Массы двигателей и коробки передач
- Номинальные заправочные объемы л
- Моторное масло
- Допускаются к использованию только неэтилированные бен зины с октановыми числами по исследовательскому методу 92 95 и 98 единиц следующих марок регуляр евро 92 премиум евро 95 супер евро 98 по гост р 51866 2002 или аи 92 к5 к4 аи 95 к5 к4 аи 98 к5 к4 по гост 32513 2013 предпочтительным топливом для вашего автомобиля является бензин с октановым числом 95 такой бензин позволяет достичь номинальных значений мощности динамики экономичности и токсичности при отсутствии возможности использования бензина с октановым числом 95 допускается использовать бензин с октановым числом не ниже 92
- Топливо
- Приложения
- Уровень качества и класс вязкости масла
- В приведенной ниже таблице 1 определите уровень качества и класс вязкости масла предписанного для вашего авто мобиля в соответствии с имеющимся температурным диа пазоном эксплуатации в случае необходимости замените масло для этого обратитесь на авторизованный сервисный центр
- Свечи зажигания
- Используйте только рекомендованные рабочие и смазы вающие жидкости для получения информации о рекомен дованных рабочих и смазывающих жидкостях обратитесь к дилеру
- Фары и светосигнальные приборы автомобиля омологи рованы имеют знак е на соответствие световых цве товых характеристик и применяемых источников света ламп международным требованиям безопасности
- Лампы накаливания применяемые на автомобиле
- Применение иных чем указано источников света не до пускается так как может привести к нарушению работы этих приборов и нарушению требований безопасности обозначение категории лампы нанесено на цоколе или на стеклянной колбе см раздел замена ламп
- Внимание
- Руководство по эксплуатации автомобиля и его модификаций
- Lada vesta
