43

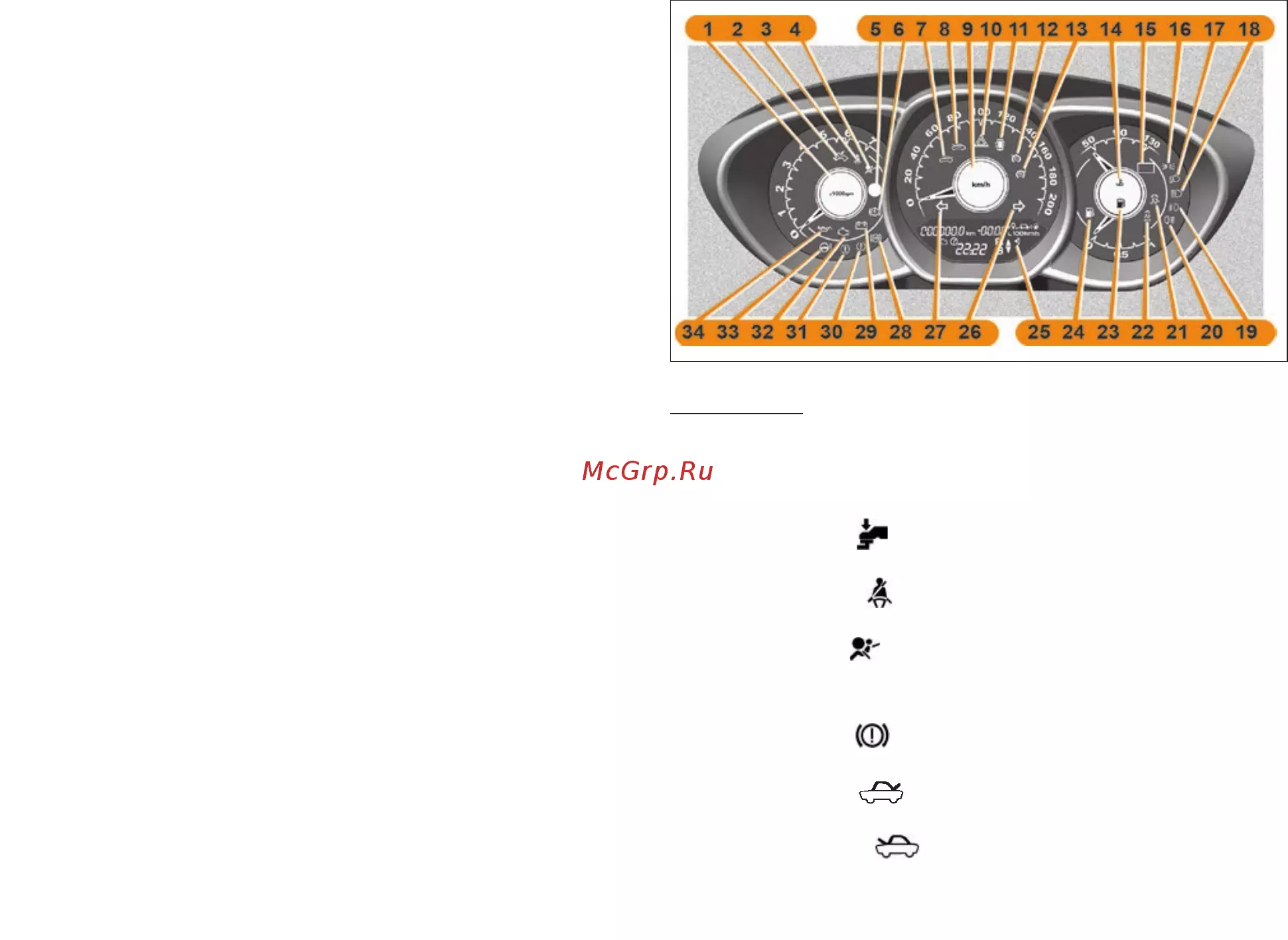

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

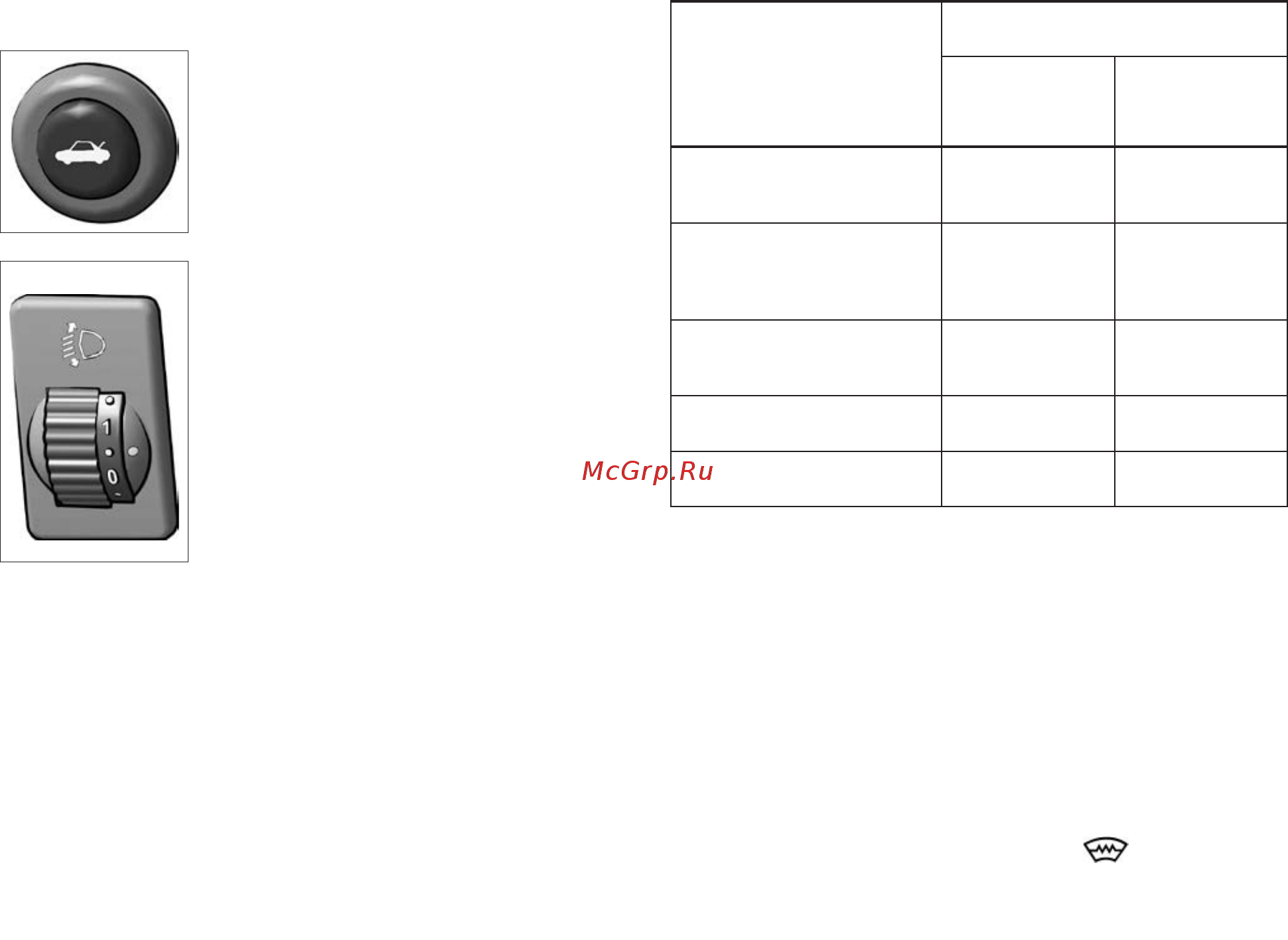

1 – выключатель электропривода зам-
ка багажника (в вариантном исполне-
нии).
Крышка багажника открывается при
помощи кнопки. Удерживайте данную
кнопку в нажатом состоянии около од-
ной секунды.
2 – переключатель электрокорректо-
ра света фар.
Переключатель корректора света фар
работает только при включенном за-
жигании и включенных фарах ближнего
или дальнего света и предназначен для
ручной регулировки наклона световых
пучков фар в соответствии с условиями
загрузки автомобиля.
Если на автомобиле не перевозится тя-
желый груз и нет пассажиров, то устано-
вите переключатель корректора света
фар в положение 0.
Если количество пассажиров и груза в автомобиле изменя-
ется, то направление световых пучков фар может быть выше
нормального и в этом случае фары могут оказывать слепя-
щее действие на водителей встречных и попутных автомоби-
лей, в особенности при движении по холмистой местности.
Для обеспечения правильного наклона световых пучков фар
поверните переключатель в соответствующее положение.
Большее число на шкале переключателя корректора света
фар соответствует большему наклону светового пучка фар.
Выберите положение переключателя в соответствии с пред-
ставленной ниже таблицей.
Состояние
загрузок автомобиля
Положение
переключателя корректора света фар
для автомобиля
LADA Vesta SE
для автомобилей
LADA Vesta SW,
SW Cross
Только водитель,
дополнительный груз
отсутствует
0 0
Водитель и пассажир
на переднем сиденье,
дополнительный груз
отсутствует
0 0
Водитель плюс 4 пассажира,
дополнительный груз
отсутствует
1
0,5 (промежуточ-
ная точка между
цифрами 0 и 1)
Водитель плюс 4 пассажира
и груз в багажнике 50 кг
1 1
Только водитель плюс груз
в багажнике 100 кг
1 1
При установке переключателя корректора света фар в поло-
жение за пределами рекомендуемых меток разметки шкалы
(метки от 1,5 до 3) возможна асинхронность наклона пучка
ближнего света правой и левой блок-фар (что не является
дефектом), а также недостаточная дальность освещения до-
рожного полотна.
3 – выключатель центральной блокировки дверей.
4 – выключатель ESC (см. раздел «Система коррекции и по-
мощи при вождении»).
5 – обогрев ветрового стекла.
В вариантном исполнении автомобиль LADA комплектуется
обогревом ветрового стекла. Для включения обогрева ветро
-
вого стекла необходимо нажать на кнопку блока выключа-
телей на панели приборов. Контрольный световой индикатор,
