Lada Vesta SW Cross [51/148] Бортовой компьютер
![Lada Vesta седан [51/148] Бортовой компьютер](/views2/1340529/page51/bg33.png)
49
Бортовой компьютер

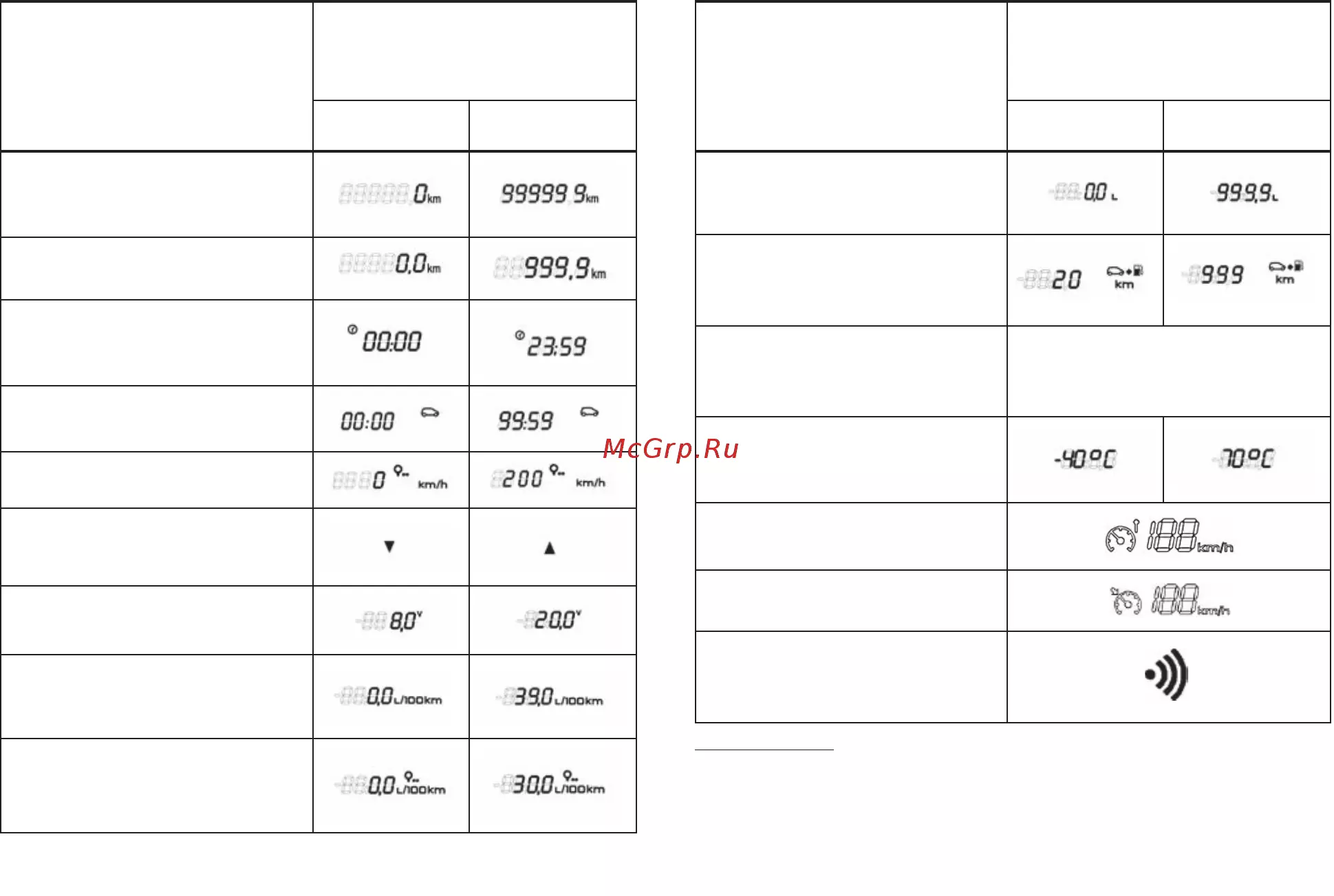

Алгоритм управления индикацией на ЖКИ
Примечания к алгоритму управления:
– «коротко» – нажатие менее 1,5 секунд, срабатывание по
отпусканию.
– «длительно» – нажатие более 1,5 секунд, срабатывание по
времени.
– желтый цвет – сегмент мигает.
– при сбросе параметров маршрута (п. 3(д)) происходит
обнуление следующих параметров: средний расход топлива,
израсходованное топливо, время в пути, средняя скорость.

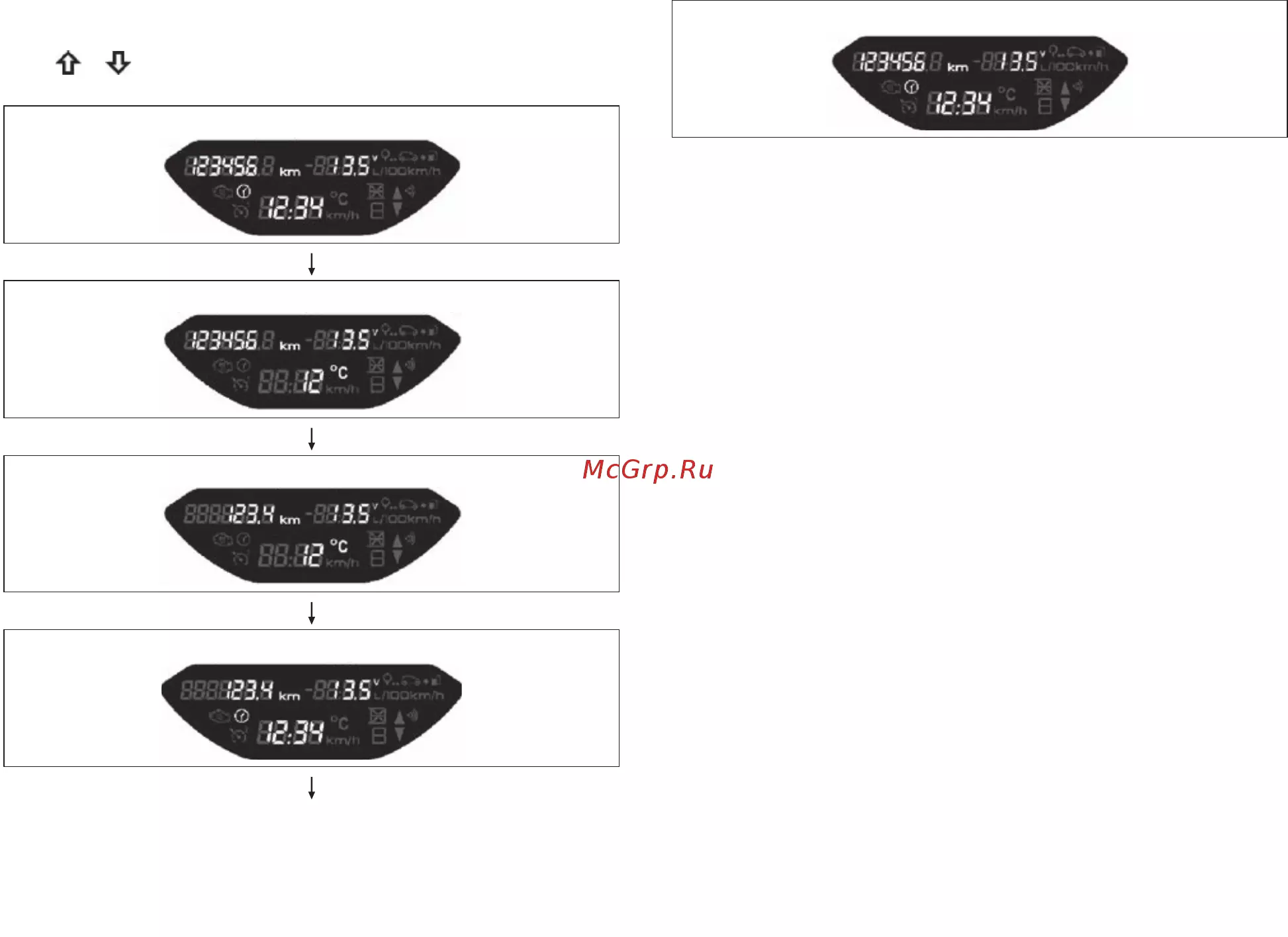

1. Выбор функций бортового компьютера (осуществля-
ется при помощи коротких нажатий клавиш
или на
правом подрулевом переключателе).
Напряжение бортовой сети
Остаточный запас хода

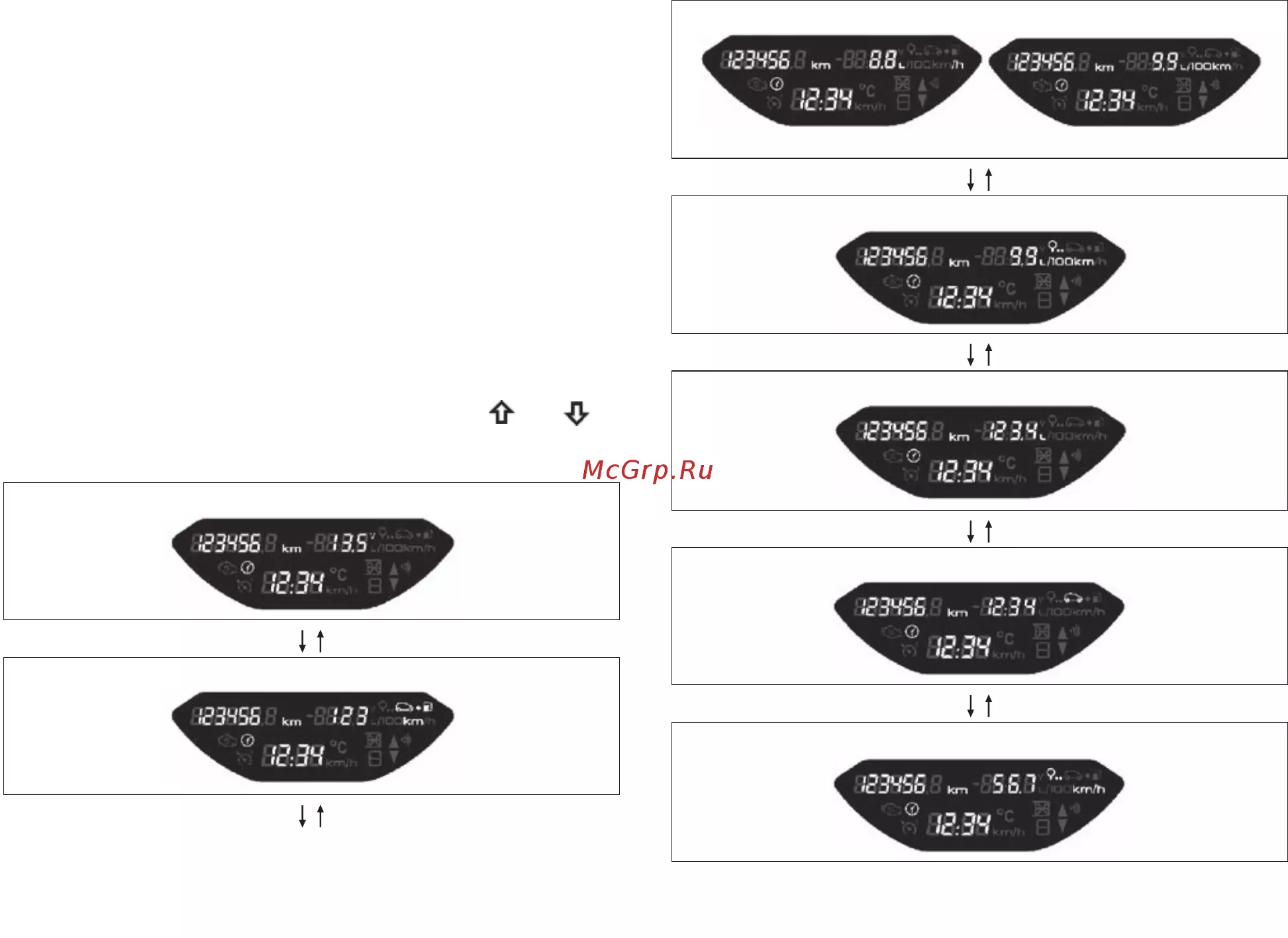

Текущий расход топлива
или (при > 20 км/ч)
Средний расход топлива на маршруте
Израсходованное топливо на маршруте
Время движения по маршруту
Средняя скорость на маршруте
