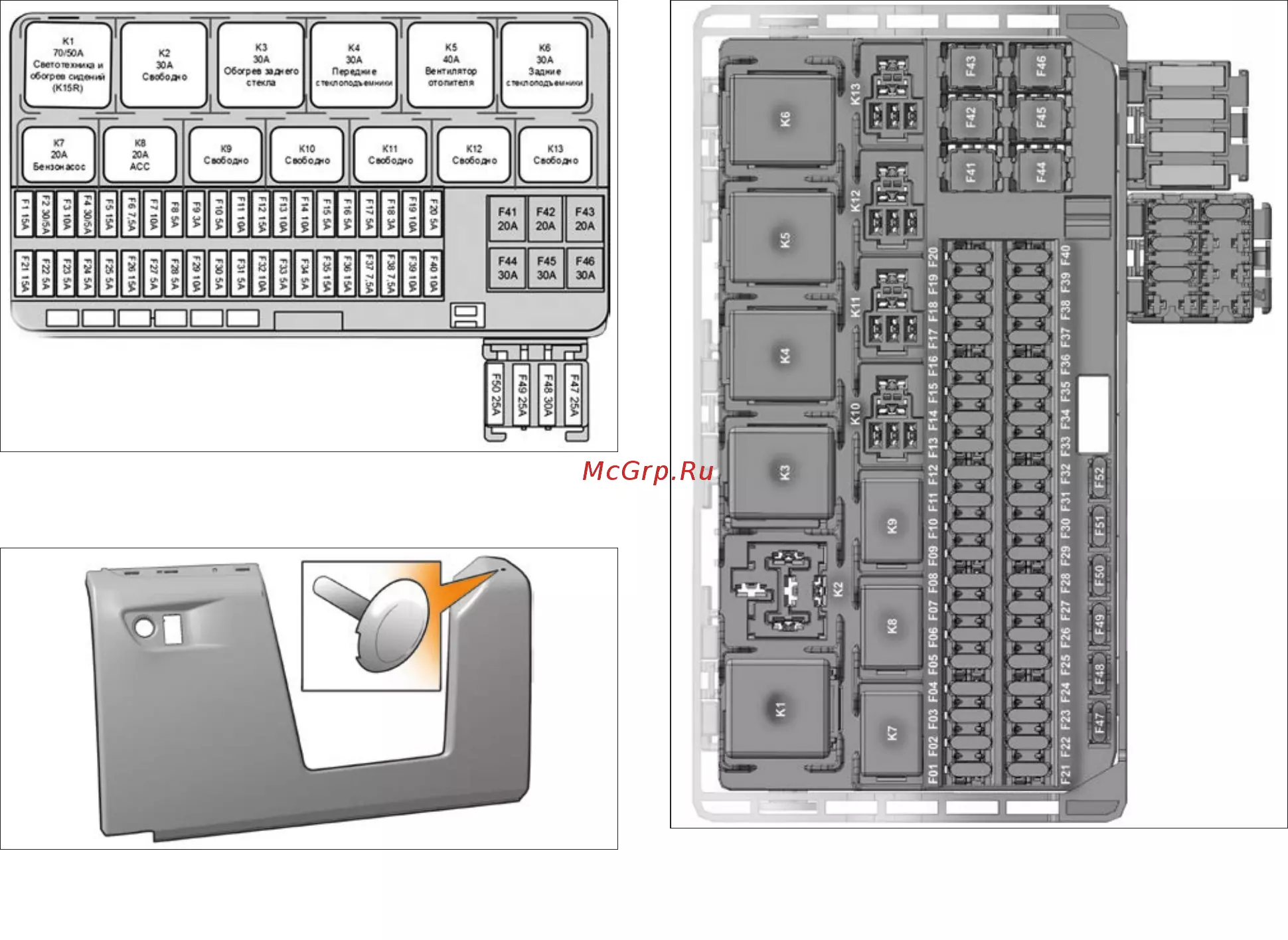

Таблица 7
Электрические цепи монтажного блока салона (вариантное исполнение)
Предохра-
нитель
Номинал Цепь Назначение
Тип
предохранителя
F1 5А К15 Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при ава-
риях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС)
mini
F2 5А K15 Питание 1 комбинации приборов (КП) mini
F3 10А K15 Цепь клеммы К15 для моторного отсека mini
F4 10А Цепь правой фары ближнего света (ФБС) mini
F5 10А Цепь левой фары ближнего света (ФБС) mini
F6 5А K15 Сигнал К15 для электроусилителя рулевого управления (ЭУРУ) mini
F7 15А K15 Питание контроллера системы надувных подушек безопасности (СНПБ) mini
F8 5А K15 Питание системы помощи при парковке (парктроник) mini
F9 5А Цепь указателя поворота (УП) правого бок. зеркала mini
F10 3А Цепь заднего противотуманного освещения (ЗПТО) mini
F11 3А Цепь указателя поворота (УП) левого бок. зеркала mini
F12 10А Цепь дневных ходовых огней (ДХО) mini
F13 10А Цепь правой фары дальнего света (ФДС) mini
F14 10А Цепь левой фары дальнего света (ФДС) mini
F15 5А Цепь обогрева наружных зеркал mini
F16 5А АСС Шина питания аксессуаров (положение АСС замка зажигания)
Радио/мультимедиа, ТУ ЭРА ГЛОНАСС
mini
F17 5А Цепь задних габаритных огней (ЗдГО) mini
F18 7,5А Цепь передних габаритных огней (ПрГО) mini
F19 7,5А Цепь левого фонаря стоп-сигнала mini
F20 7,5А Цепь правого фонаря стоп-сигнала mini
F21 15А K30 Питание блока кузовной электроники (ВСМ), цепь указателей поворота mini
F22 5А K30 Питание 2 терминального устройства ЭРА-ГЛОНАСС mini
F23 5А K30 Питание 2 комбинации приборов (КП) mini
8*
