Дисплей и указатели

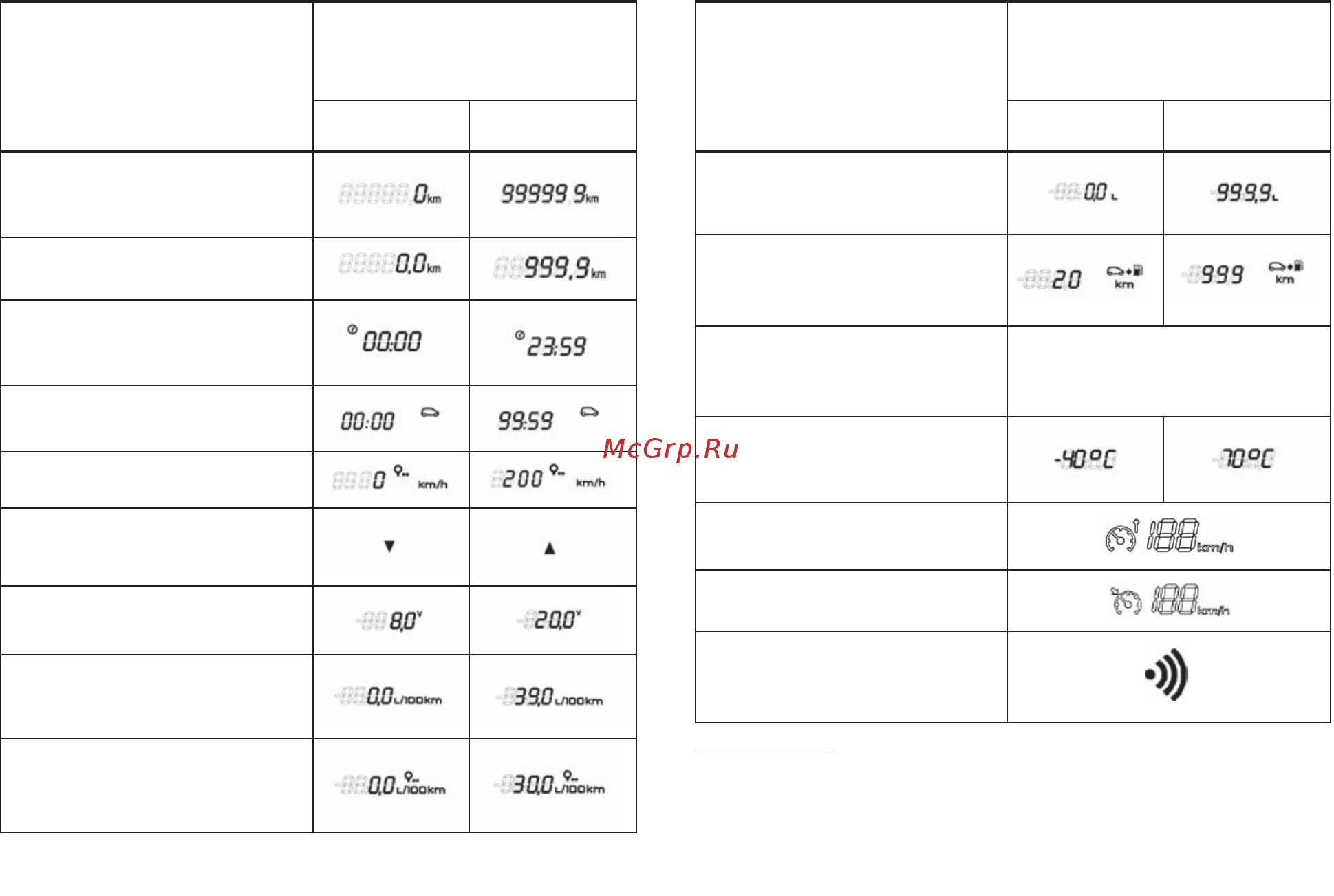

Показания жидкокристаллического индикатора
Режим показаний
жидкокристаллического
индикатора
Показания
жидкокристаллического
индикатора
минимальное максимальное
Счетчик общего пробега, км
Счетчик пробега за поездку, км
Цифровой индикатор
времени, часы:минуты
Время в пути, часы:минуты
Средняя скорость, км/ч
Подсказка переключения
передач
Напряжение бортовой сети, В
Текущий расход топлива,
л/100 км
Средний расход топлива,
л/100 км
Режим показаний
жидкокристаллического
индикатора
Показания
жидкокристаллического
индикатора
минимальное максимальное
Израсходованное топливо за
поездку, л
Остаточный запас хода, км
Работа роботизированной
коробки передач и номера
включенной передачи
R; N; M1; M2; M3; M4; M5;
A1; A2; A3; A4; A5:
Температура окружающего
воздуха*, °С
Индикация ограничителя
скорости
Индикация значения скорости
круиз-контроля
Вкл./выкл. звуковой
подсказки переключения
передач
* В условиях недостаточного обдува датчика температуры окружа-
ющей среды (на стоянке, при движении в «пробке» и т.п.) возможно
несоответствие показаний действительной температуры.
