47
повышенном нагреве показывает действительное значение
температуры (опционально показывает действительное зна-
чение температуры во всем диапазоне). При превышении
рабочей температуры охлаждающей жидкости (перемеще-
нии стрелки указателя в красный сектор) включается кратко-
временно звуковой сигнал зуммера. Не допускайте работу
двигателя в режиме перегрева.
ВНИМАНИЕ!
Запрещается эксплуатация автомобиля с перегретым
двигателем. Автомобиль должен быть доставлен к ди-
леру для определения и устранения причины перегрева
двигателя.

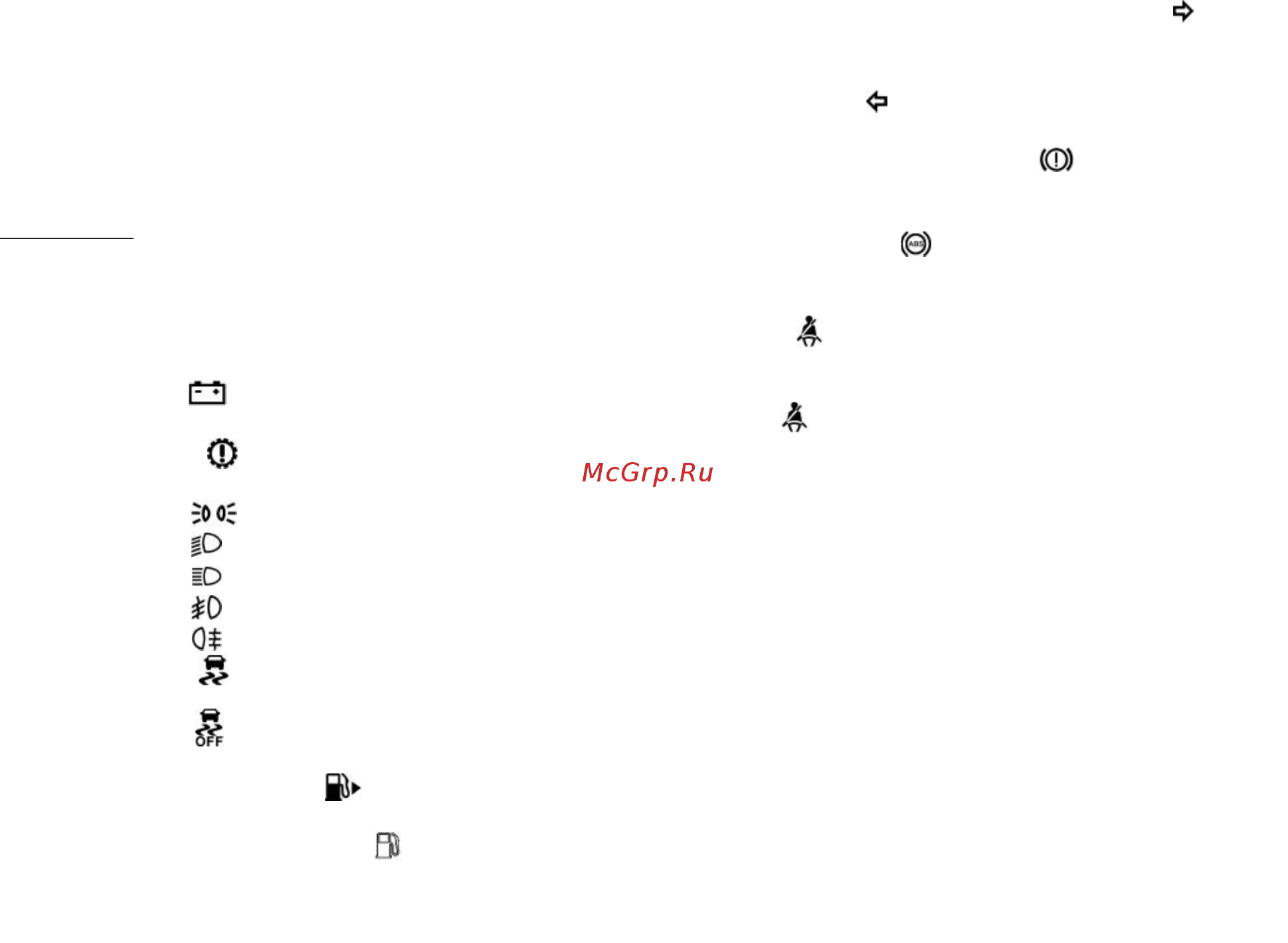

16 – сигнализатор
«Аккумуляторная батарея» (см. раздел
«Эксплуатация автомобиля»).
17 – сигнализатор
«Неисправность трансмиссии» (см.
раздел «Эксплуатация автомобиля»).
18 – сигнализатор
«Габаритные огни».
19 – сигнализатор
«Фары ближнего света».
20 – сигнализатор
«Фары дальнего света».
21 – сигнализатор
«Передние противотуманные фары».
22 – сигнализатор
«Задние противотуманные фонари».
23 – сигнализатор
«ESC» (см. раздел «Система коррек-
ции и помощи при вождении»).
24 – сигнализатор
«ESC OFF» (см. раздел «Система кор-
рекции и помощи при вождении»).
25 – указатель уровня топлива
(см. раздел «Эксплуата-
ция автомобиля»).
26 – сигнализатор «Резерв топлива»
(см. раздел «Эксплу-
атация автомобиля»).
27 – сигнализатор «Указатель правого поворота»
(см. раз-
дел «Органы управления и приборы»).
28 – жидкокристаллический индикатор (см. описание далее).
29 – сигнализатор
«Указатель левого поворота» (см. раз-
дел «Органы управления и приборы»).
30 – сигнализатор «Отказ тормоза»
(см. раздел «Вожде-
ние автомобиля», «Торможение и стоянка»).
31 – сигнализатор «Неисправность антиблокировочной тор-
мозной системы ABS»
(см. раздел «Система коррекции и
помощи при вождении»).
32 – сигнализатор «Непристегнутый ремень безопасности
пассажира»
(см. раздел «Система надувных подушек без-
опасности»).
33 – сигнализатор «Непристегнутый ремень безопасности
водителя»
(см. раздел «Система надувных подушек без-
опасности»).
