46

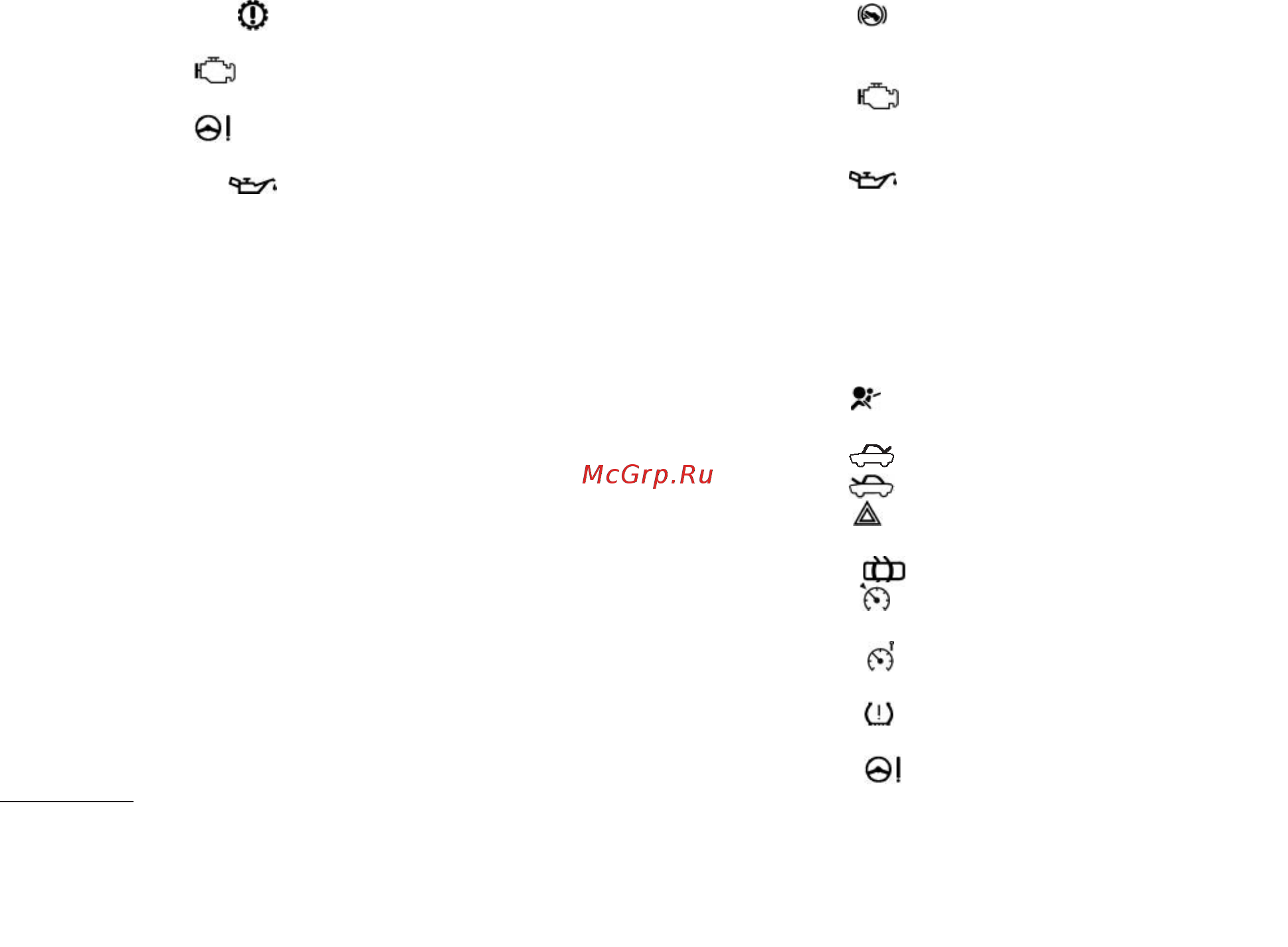

31 – сигнализатор «Неисправность трансмиссии»
(см. раздел «Эксплуатация автомобиля»).
32 – сигнализатор
«Неисправность двигателя» (см. раз-
дел «Эксплуатация автомобиля»).
33 – сигнализатор
«Электроусилитель руля» (см. раздел
«Эксплуатация автомобиля»).
34 – сигнализатор
«Аварийное давление масла»
(загорается красным светом при включении зажигания и по-
сле запуска двигателя гаснет. При работающем двигателе
горящий сигнализатор и прерывистый звуковой сигнал зум-
мера указывают на недостаточное давление в системе смаз-
ки двигателя).
Комбинация приборов (вариантное исполнение)
В вариантном исполнении в комбинацию приборов входит:
1 – тахометр. Показывает частоту вращения коленчатого
вала двигателя (х1000 мин
-1
). Нахождение стрелки тахометра
в зоне шкалы красного цвета предупреждает о повышенной
частоте вращения двигателя. Во избежание повреждения
двигателя его максимальная частота вращения ограничена
программой электронной системы управления двигателя.
При превышении примерно 6200 мин
-1
подача топлива будет
ограничена. Возможные при этом перебои в работе двигате-
ля и толчки в движении автомобиля не являются неисправно-
стью. При снижении частоты вращения подача топлива воз-
обновится. Также не допускайте работу двигателя в начале
движения и во время движения с частотой вращения колен-
чатого вала двигателя ниже 800 мин
-1
.
ВНИМАНИЕ!
Запрещается работа двигателя в опасном режиме (при
оборотах коленчатого вала двигателя выше 6200 мин
-1
и ниже 800 мин
-1
).
2 – сигнализатор
«Нажать педаль тормоза» (см. раздел
«Инструкция пользования автоматизированной трансмисси-
ей (АМТ)»).
3 – сигнализатор
«Неисправность двигателя» (см. раз-
дел «Особенности эксплуатации автомобиля с системой
впрыска топлива»).
4 – сигнализатор
«Аварийное давление масла».
Загорается красным светом на 2 секунды (опционально до
запуска двигателя) при включении зажигания. При работаю-
щем двигателе горящий сигнализатор и прерывистый звуко-
вой сигнал зуммера указывают на недостаточное давление в
системе смазки двигателя.
5 – спидометр, показывает скорость движения автомобиля
(км/ч).
6 – сигнализатор
«Неисправность системы подушки без-
опасности» (см. раздел «Подушки безопасности»).
7 – сигнализатор
«Незакрытый багажник».
8 – сигнализатор
«Незакрытый капот».
9 – сигнализатор
«Аварийная сигнализация» (см. раздел
«Органы управления и приборы»).
10 – сигнализатор
«Незакрытые двери».
11 – сигнализатор
«Круиз-контроль» (см. раздел «Эксплу-
атация автомобиля»).
12 – сигнализатор
«Ограничитель скорости» (см. раздел
«Эксплуатация автомобиля»).
13 – сигнализатор
«Аварийное снижение давления в ши-
нах» (см. раздел «Эксплуатация автомобиля»).
14 – сигнализатор
«Электроусилитель руля» (см. раздел
«Эксплуатация автомобиля»).
15 – указатель температуры охлаждающей жидкости. При
нормальной температуре ОЖ стрелка указателя устанавли-
вается в середину шкалы; до прогрева двигателя, а также при
