56
водителя. Необходимость переключения передачи индициру-
ется на ЖКИ комбинации приборов мигающим символом «
»
(при рекомендации переключения на более высокую передачу)
или «
» (при рекомендации переключения на более низкую
передачу). Поле индикации функции подсказки переключения
передач на ЖКИ комбинации приборов показано на рисунке.
Включение символов «
» или « » может дублироваться зву-
ковым сигналом зуммера. Включенная звуковая подсказка
индицируется на ЖКИ символом
. Для включения или вы-
ключения звуковой подсказки см. пункт «Установки параме-
тров» раздела «Бортовой компьютер» (стр. 48).

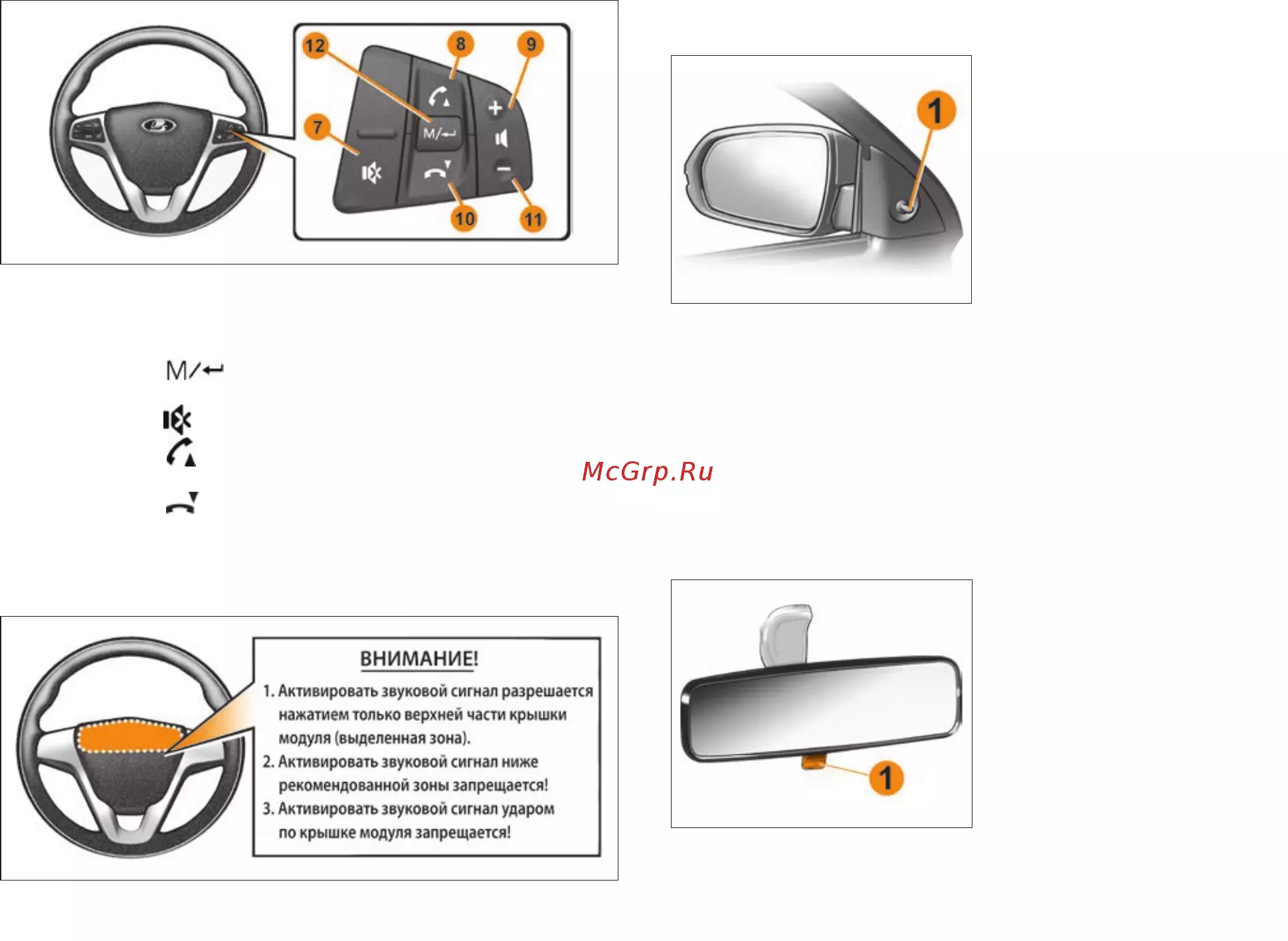

Рулевое колесо
1. Традицион-
ное (для комп-
лектации авто-
мобилей
«Classic»
и «Comfort»)
Модуль надувной подушки
безопасности водителя
(НПБВ)
содержит интегрированную
систему включения
звукового сигнала
типа «Кастаньет».
Рулевые колеса в зависимо-
сти от комплектации могут
отличаться цветом накладки
2. Многофунк-
циональное
(в вариантном
исполнении)
Слева – блок
управления
функцией
«Круиз-
контроль»
Справа –
блок
управления
мульти-
медийной
системой
(ММС)
Все рулевые колеса оснащены подушкой безопасности.
В комплектации автомобилей применяется два типа рулево-
го колеса.
Принятые меры по корректному обращению со звуковым
сигналом продлят срок службы модуля НПБВ и сохранят
товарный вид. В случае непринятия Вами рекомендаций по
корректной активации звукового сигнала изготовитель не не-
сет ответственности за дальнейшее состояние и эксплуата-
ционные характеристики НПБВ Вашего автомобиля.
Функции блока управления

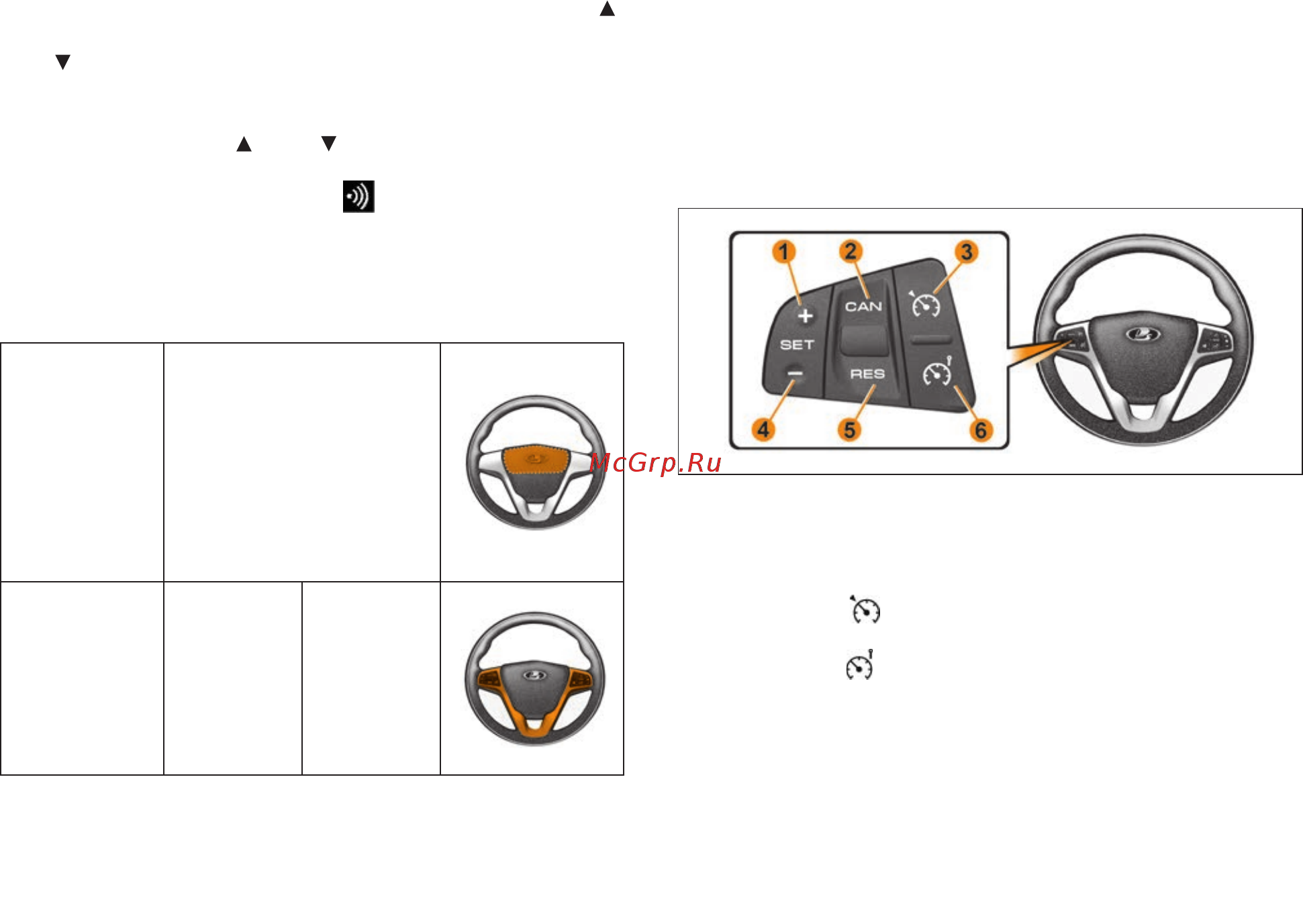

Рис. 1. Блок управления «круиз-контроль»
и «ограничитель скорости»
Блок управления круиз-контролем выполняет следующие
функции:
– выключатель «
» – включение/выключение круиз-конт-
роля (рис.1, поз. 3);
– выключатель «
» – включение/выключение ограничителя
скорости (рис.1, поз. 6);
– выключатель «SET+ / SET–» – установка и увеличение ско-
рости 1 и 4 (рис. 1);
– выключатель «CAN» – временное выключение круиз-кон-
троля/ограничителя скорости 2;
– выключатель «RES» – вызов ранее занесенного в память
значения скорости 5.
