44
расположенный на кнопке выключателя, будет светиться в те-
чение всего времени работы обогрева. Выключение обогрева
производится повторным нажатием на выключатель или при
выключении двигателя, при этом световой индикатор погаснет.
6 – выключатель аварийной сигнализации.
Для включения аварийной световой сигнализации нажмите
на клавишу аварийной сигнализации, для выключения по-
вторно нажмите на данную клавишу.
При включении аварийной световой сигнализации работают
все указатели поворотов. Аварийная световая сигнализация
оповещает, что на данный момент транспортное средство
представляет опасность для других участников движения.
Аварийная световая сигнализация работает при любых по-
ложениях ключа в выключателе зажигания.
7 – выключатель подушки безопасности пассажира.
8 – выключатели обогрева передних сидений (в вариант-
ном исполнении) (см. раздел «Сиденья»).
9 – стояночный тормоз (см. раздел «Торможение и стоянка»).

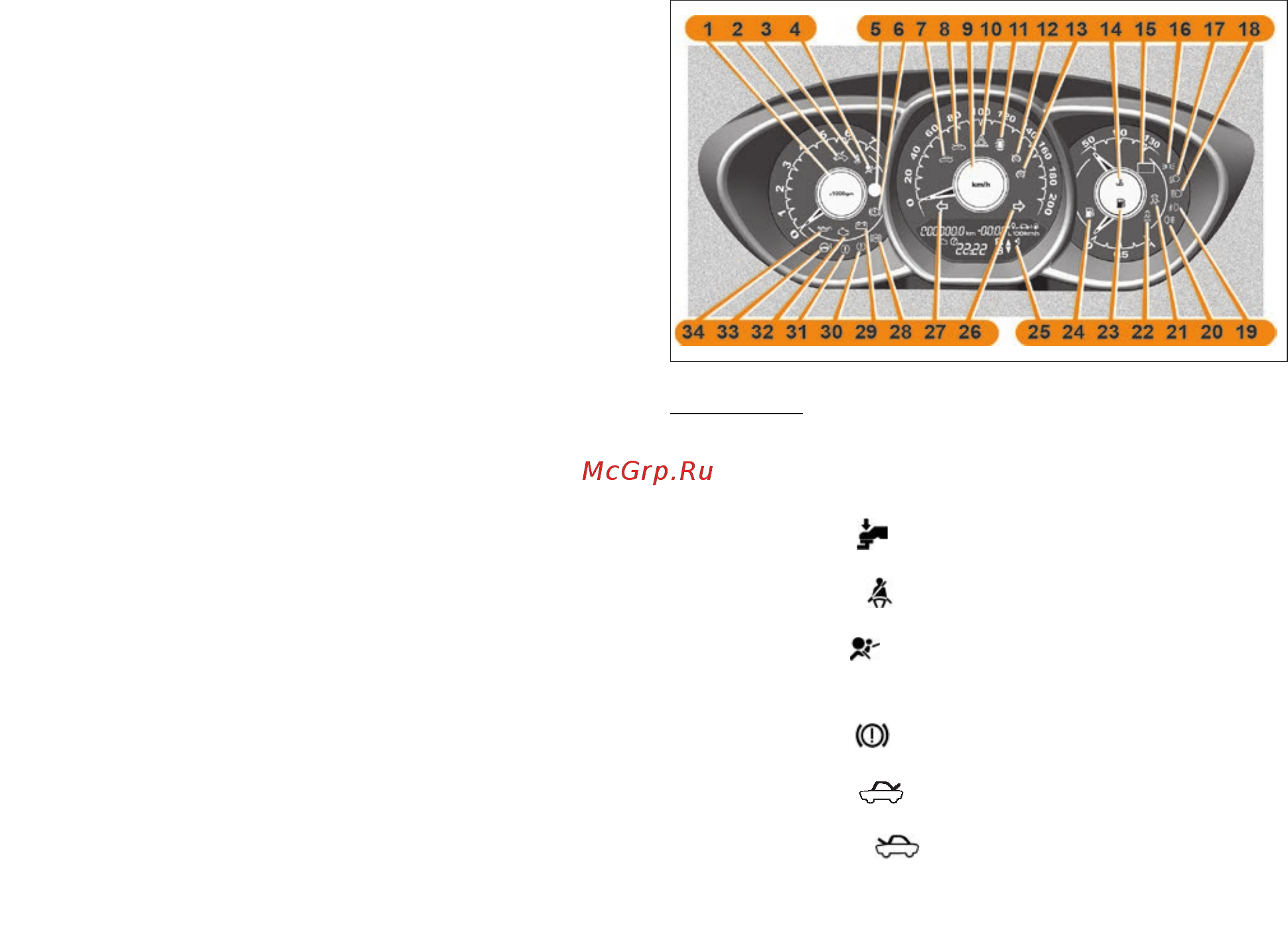

Комбинация приборов. Сигнальные лампы
В комбинацию приборов входит:
1 – тахометр. Показывает частоту вращения коленчатого
вала двигателя (х1000 мин
-1
). Нахождение стрелки тахометра
в зоне шкалы красного цвета предупреждает о повышенной
частоте вращения двигателя. Во избежание повреждения
двигателя его максимальная частота вращения ограничена
программой электронной системы управления двигателя.
При превышении примерно 6200 мин
-1
подача топлива будет
ограничена. Возможные при этом перебои в работе двигате-
ля и толчки в движении автомобиля не являются неисправно-
стью. При снижении частоты вращения подача топлива во-
зобновится. Также не допускайте работу двигателя при тро-
гании и во время движения с частотой вращения коленчатого
вала двигателя ниже 800 мин
-1
.
ВНИМАНИЕ!
Запрещается работа двигателя в опасном режиме (при
оборотах коленчатого вала двигателя выше 6200 мин
-1
и
ниже 800 мин
-1
).
2 – сигнализатор
«Педальная регулировка» (см. раздел
«Эксплуатация автомобиля»).
3 – сигнализатор
«Ремень безопасности» (см. раздел
«Система надувных подушек безопасности»).
4 – сигнализатор
«Неисправность системы подушки без-
опасности» (см. раздел «Подушки безопасности»).
5 – резерв.
6 – сигнализатор
«Отказ тормоза» (см. раздел «Вожде-
ние автомобиля», «Торможение и стоянка»).
7 – сигнализатор
«Незакрытый багажник» (см. раздел
«Кузов и cалон»).
8 – сигнализатор
«Незакрытый капот» (см. раздел
«Кузов и cалон»).
