113
Крышка блока предохранителей
Для улучшения крепёжных свойств крышки блока предохра-
нителей применен фиксатор держателя обивки (рис. 4).
Перед демонтажем крышки блока предохранителей необхо-
димо сначала снять фиксатор держателя обивки.

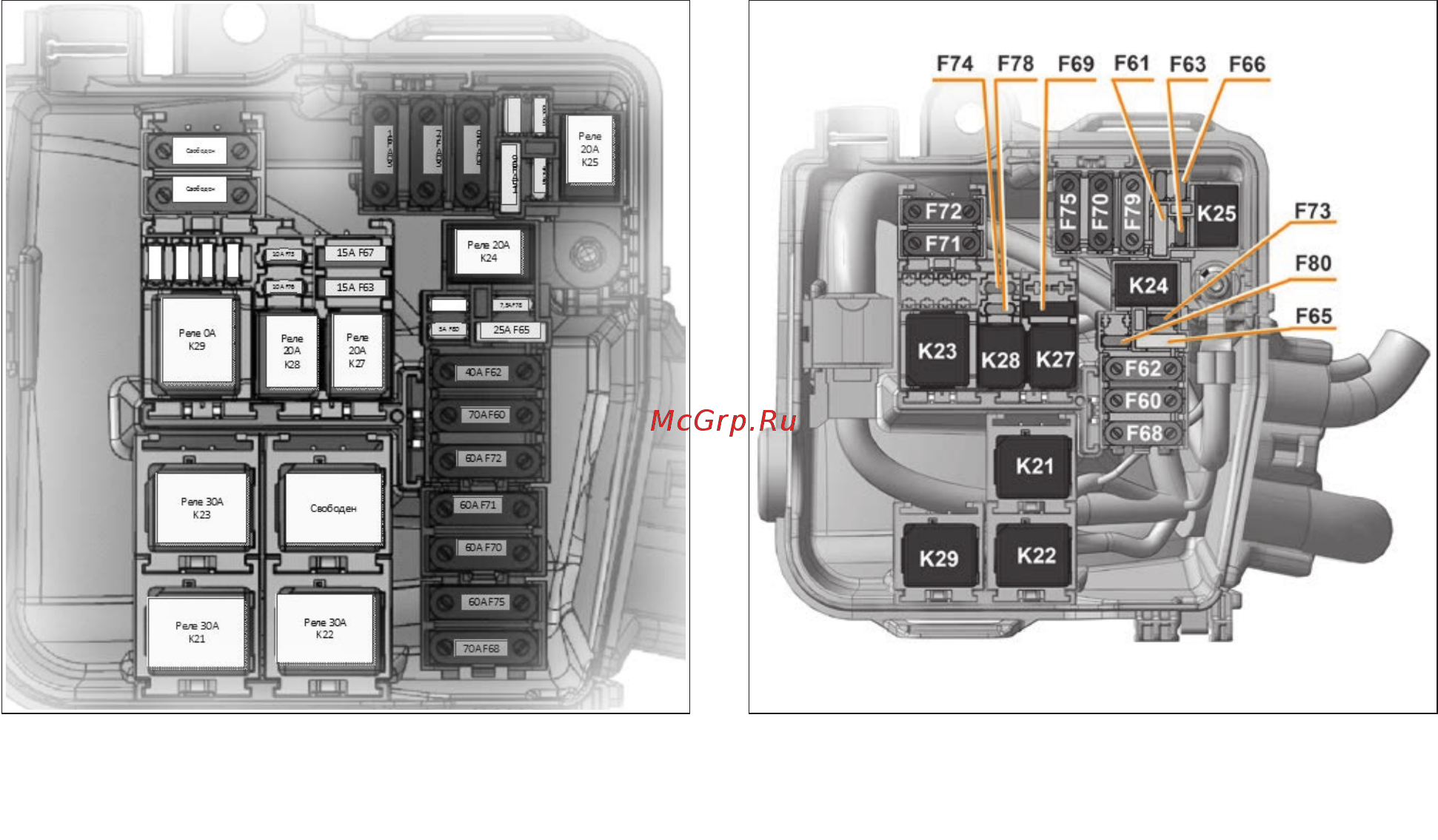

Рис.1. Расположение предохранителей и реле
в монтажном блоке моторного отсека
После установки крышки блока предохранителя на штатные
места крепления, согласно с «Руководством по эксплуата-
ции автомобиля LADA Vesta и его модификаций», необходи-
мо дополнительно зафиксировать её фиксатором держателя
обивки, установив его в отверстие в крышке блока предохра-
нителя.
Рис. 2. Расположение предохранителей и реле
в монтажном блоке моторного отсека (вариантное исполнение)
8 Р.Э. LADA Vesta
