77
Информационное табло 10 информирует водителя о зна-
чении задаваемой им температуры в салоне (левая зона) и
управлении скоростью вентилятора в ручном режиме (пра-
вая зона).
Все кнопочные переключатели снабжены световым индикатором.
В состоянии режима «Включено» активируется световой индика-
тор, в режиме «Выключено» световой индикатор деактивируется.
ВНИМАНИЕ!
При движении автомобиля всегда должен быть включен
вентилятор отопителя/кондиционера, как минимум на 2-ю
скорость, для создания в салоне избыточного давления
с целью исключения попадания пыли и грязи через неплот-
ности кузова, а также во избежание запотевания стекол.
Предупреждение
При мойке автомобиля вентилятор должен быть выключен.
Климатическая система «Классик» без кондиционера
Регулирование скорости воздушного потока
Регулирование скорости воздушного потока из сопел клима-
тической системы осуществляется с помощью рукоятки 17
управления вентилятором салона.
Поворот по часовой стрелке – увеличение воздушного пото-
ка (скорости вентилятора).
Поворот против часовой стрелки – уменьшение воздушного
потока (скорости вентилятора).
Поворот рукоятки сопровождается тактильно ощущаемыми
щелчками, без ограничения угла поворота рукоятки.
Информация об установленной скорости вентилятора ото-
бражается на информационном табло 10, правая зона, в
виде увеличивающейся столбчатой шкалы.
По достижении максимально заданной скорости вентилято-
ра на информационном табло 10 (правая зона) светятся все

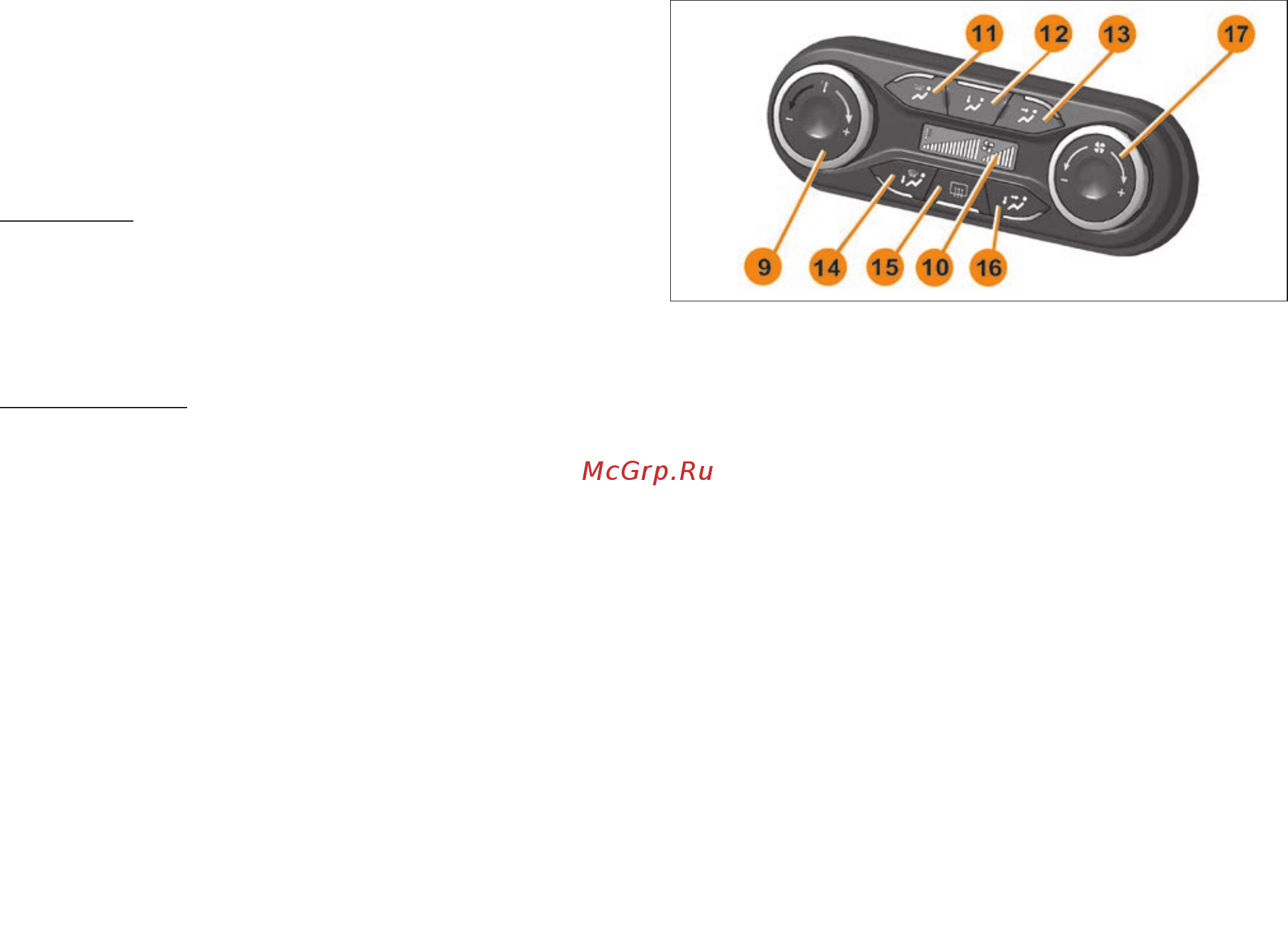

Рис. 4. Блок управления системой вентиляции и отопления
столбики шкалы, дальнейшее вращение рукоятки не приво-
дит к изменению скорости вентилятора.
Выключение вентилятора производится поворотом рукоятки
17 против часовой стрелки до положения, когда на информа
-
ционном табло 10 (правая зона) погаснут все столбики шкалы.
Установка направления потоков воздуха
Выберите нужный режим подачи воздуха в салон нажатием
на одну из кнопок 11…16. При нажатии на кнопке загорится
световой индикатор, индикатор кнопки предыдущего режи-
ма погаснет.
Регулирование температуры воздуха в салоне
Регулирование температуры воздуха в салоне осуществля-
ется с помощью рукоятки 9 управления температурой пода-
ваемого воздуха.
Поворот по часовой стрелке – подаётся более тёплый воздух.
Поворот против часовой стрелки – воздух подаётся прохладнее.
Поворот рукоятки сопровождается тактильно ощущаемыми
щелчками, без ограничения угла поворота рукоятки.
