6
EURORACK
UB1002FX/UB1202FX
+ Внимание: так как тракт FX к процессору эффектов
подключён после фейдера, следует передвинуть
регулятор уровня LEVEL вверх, чтобы процессор
эффектов мог получать сигнал от этого канала!
CLIP
Светодиод CLIP светится при слишком высоком уровне
сигнала в канале. В этом случае следует уменьшить
предварительное усиление с помощью регулятора TRIM
так, чтобы светодиод погас.
2.2 Стереоканалы

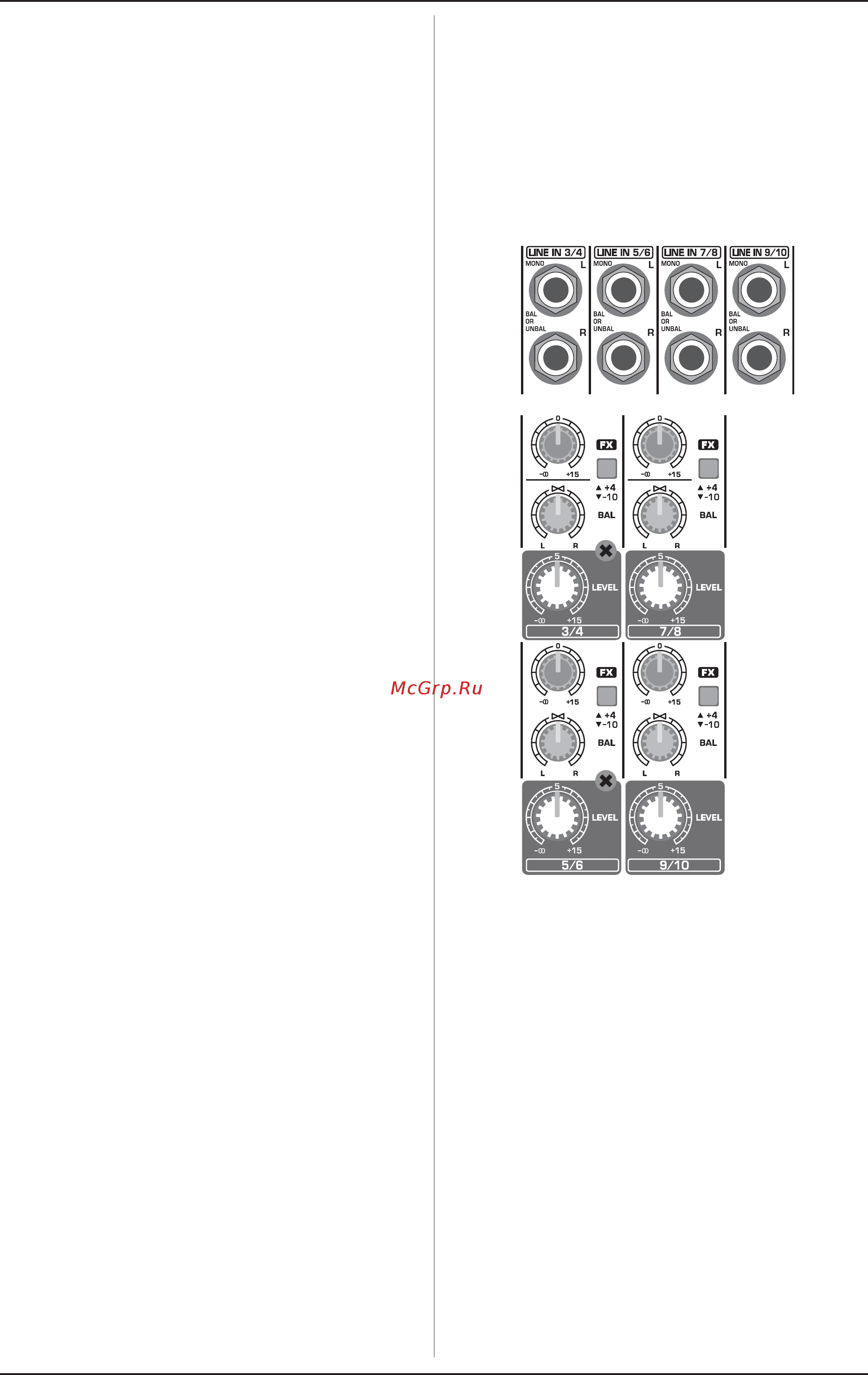

Рис.. 2.2: Гнёзда и регуляторы стереоканалов
LINE IN
Каждый стереоканал имеет два симметричных линейных
входа для левого и правого каналов. Стереоканалы
предназначены для типичных линейных сигналов. Оба разъёма
могут использоваться также в монофоническом режиме, если
Вы подключите моносигнал в гнезду “L”. К обоим разъёмам
могут подключаться также несимметричные штекеры.
FX
Тракт FX Send стереоканалов работает аналогично
тракту моноканалов. Так как тракт FX является
монофоническим, то сигнал стереоканала предварительно
микшируется в суммарный монофонический сигнал, а уже
затем подаётся на шину FX (сборную шину).
BAL
Регулятор баланса (BAL) определяет соотношение правого
и левого входных сигналов перед тем, как направить их на
правую или левую шину главного микса. Если канал используется
через левый линейный моновход, то этот регулятор имеет
ту же функцию, что и регулятор PAN моноканалов.
LEVEL
Так же как и у моноканалов регулятор LEVEL определяет
в стереоканалах уровень тракта в главном миксе.
TRIM
С помощью потенциометра TRIM Вы устанавливаете
входное усиление сигнала. При каждом подсоединении или
отсоединении источника сигнала к входу/от входа этот
регулятор должен быть повёрнут влево до упора.
На шкале имеются два различных диапазона значений:
первый диапазон от +10 до +60 дБ относится ко входу
микрофона MIC и указывает значение усиления
поступающего сигнала.
Второй диапазон от +10 до 40 dBu относится к линейному
входу и указывает чувствительность входа. Для приборов
с обычным линейным выходным уровнем (-10 dBV или +4
dBu) настройка выполняется следующим образом:
подсоедините прибор при выключенном регуляторе TRIM и
установите его затем на указанный производителем уровень
выходного сигнала. Если внешний прибор имеет индикатор
уровня выходного сигнала, то при пиковом значении сигнала
он должен показывать 0 дБ. Для +4 dBu поверните его
немного, для -10 dBV - ещё немного. Тонкая настройка
осуществляется с помощью индикатора глубины модуляции
(светодиода CLIP) при поступлении музыкального сигнала.
EQ
Все входные моноканалы оснащены 3-полосным регулиро-
ванием звучания. В каждом случае допускается максимальное
повышение/понижение на 15 дБ на полосу, в центральном
положении эквалайзер имеет нейтральную настройку.
Верхняя (HIGH) и нижняя (LOW) полосы представляют
собой фильтры Шелвинга, повышающие и понижающие все
частоты выше и ниже своих граничных частот (частот среза).
Граничные частоты верхней и нижней полосы составляют
соответственно 12 кГц и 80 Гц. Средняя полоса (MID) выполнена
как фильтр пиковых сигналов со центральной частотой
2б5 кГц. В отличие от фильтров Шелвинга фильтр пиковых
сигналов обрабатывает только один диапазон частот,
расположенный вверх и вниз от его центральной частоты.
LOW CUT
Моноканалы пульта оснащены, далее, фильтром LOW
CUT (18 дБ/Окт, -3 дБ при 75 Гц) для устранения
нежелательных низкочастотных составляющих сигнала,
например шумов от ручек ручных микрофонов, шагов или
взрывообразных шумов от чувствительных микрофонов.
FX
Каналы FX Send (или AUX Send) дают Вам возможность
отобрать сигналы с одного или нескольких каналов и объединить
их на одной шине. Вы можете отобрать сигнал с разъёма
FX Send и направить его, например, во внешний процессор
эффектов. Для воспроизведения можно использовать,
например, выходы стереоканалов. Канал FX Send является
монофоническим и обеспечивает усиление до +15 дБ.
Канал FX микшерных пультов EURORACK предназначен
– как это видно уже из обозначения – для подключения
процессоров эффектов и подключен после фейдера. Это
означает, что громкость сигнала эффекта в канале зависит
от положения фейдера. В ином случае сигнал эффекта
соответствующего канала будет слышим даже тогда, когда
регулятор уровня установлен на минимум. В микшерных
пультах UB фейдер называется регулятором уровня (LEVEL).
В пульте UB1002FX/UB1202FX канал FX-Send является
также прямым трактом к интегрированному процессору
эффектов. Чтобы процессор эффектов мог получать сигнал,
этот регулятор не должен быть повёрнут влево до упора (-oo).
PAN
С помощью регулятора PAN устанавливается позиция
сигнала канала в пределах стереофонического поля. Этот
элемент обеспечивает постоянную характеристику
мощности, то есть, уровень сигнала остаётся неизменным
независимо от места в стереопанораме.
LEVEL
Регулятор уровня LEVEL определяет уровень сигнала канала
в выходном сигнале пульта (главном миксе = Main Mix).
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЕ
