7
EURORACK
UB1002FX/UB1202FX
+4/-10
Эти стереовходы для адаптации уровня на входе имеют
выключатель, с помощью которого Вы можете переключать
чувствительность входа между +4 dBu и -10 dBV . При 10
dBV (уровень домашней записи) вход реагирует
чувствительней, чем при +4 dBu (студийный уровень).
2.3 Панель подключения главной секции

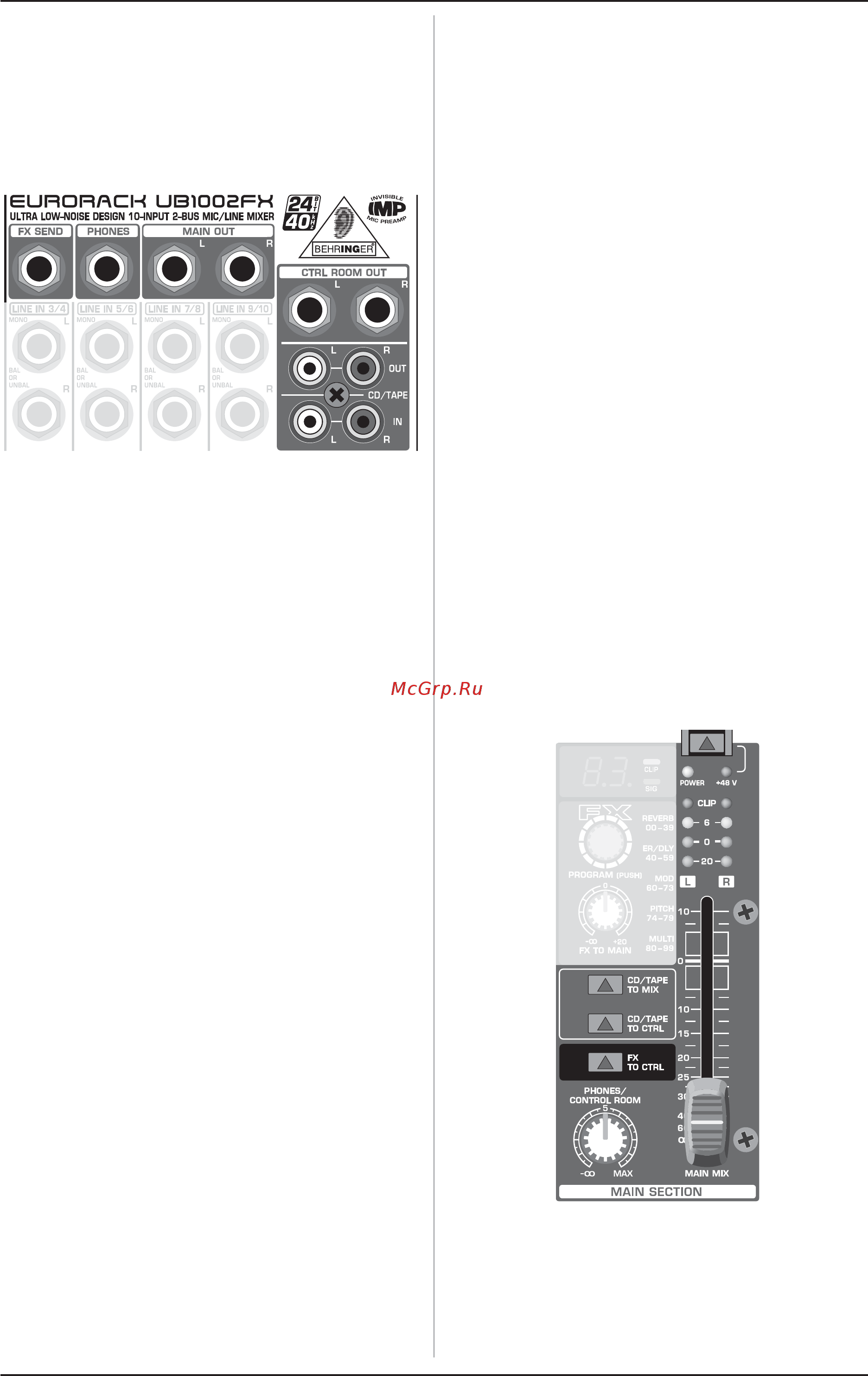

Рис.2.3: Разъёмы главной секции
FX SEND
На гнездо FX SEND поступает сигнал, отобранный Вами с
отдельных каналов с помощью регулятора FX. Подключите
к этому гнезду вход внешнего процессора эффектов, с
помощью которого Вы намерены обрабатывать суммарный
сигнал сборной шины FX. После составления микса
эффектов обрабатываемый сигнал может быть возвращён
с выхода процессора эффектов в стереоканал.
+ Если на вход подключённого процессора эффектов
не поступает сигнал, то, возможно, регулятор FX
SEND находится в крайнем положении. Это касается
также интегрированного процессора эффектов.
+ В этом случае внешний процессор эффектов должен
быть установлен на 100-процентную долю эффекта,
так как сигнал эффекта добавляется к главному
миксу параллельно «чистому» сигналу канала.
+ При возврате сигнала эффекта в стереоканал
обязательно проследите за тем, чтобы регулятор
FX SEND этого канала не был повёрнут, так как
иначе возникнет обратная связь.
PHONES/CONTROL ROOM OUT
Гнёздо PHONES (в верхней части панели) является
стереофоническим. Сюда Вы подключаете наушники.
Гнёзда студийного выхода CONTROL ROOM OUT
(несимметричные гнёзда) служат для контроля суммарных
сигналов (микса эффектов и главного микса), а также
отдельных сигналов через студийные колонки. С помощью
регулятора PHONES/CONTROL ROOM на панели главной
секции Вы устанавливаете уровень обоих выходов.
MAIN OUT
Гнёзда MAIN OUT имеют несимметричную схему и
являются монофоническими. Сюда выводится суммарный
сигнал главного микса с уровнем 0 dBu. В зависимости от
того, как именно Вы намерены использовать Ваш микшерный
пульт, здесь могут подсоединяться следующие устройства:
Концертное оборудование:
Стереодинамический процессор (опция), стереоэквалайзер
(опция) и стереофонический выходной усилительный каскад
для «полных» колонок с частотным разделительным
фильтром.
Если Вы намерены работать с многоканальной акустической
системой без интегрированных частотных разделительных
фильтров, то должны использовать активные частотные
разделительные фильтры и несколько выходных усилительных
каскадов. Часто в них уже встроен ограничитель динамического
диапазона (Limiter) (например, в BEHRINGER SUPER-X PRO
CX2310 ULTRADRIVE PRO DCX2496). Активные частотные
разделительные фильтры включаются непосредственно
перед выходными каскадами и делят диапазон частот на
несколько участков, направляемых затем через выходные
каскады на соответствующие акустические системы.
Запись:
Для мастеринга рекомендуется использовать стерео-
компрессор, например, COMPOSER PRO-XL MDX2600, с
помощью которого Вы можете адаптировать динамику Ваших
музыкальных сигналов к динамическому объёму применяемого
Вами звукозаписывающего устройства. Из компрессора
сигнал поступает в звукозаписывающее устройство.
CD/TAPE INPUT
Разъёмы CD/TAPE INPUT предназначены для
подсоединения внешнего источника сигнала (CD-плеера,
кассетного магнитофона и т.п.). Вы можете использовать
их также в качестве линейного стереофонического входа,
к которому можно подключить выходной сигнал второй
стойки EURORACK или BEHRINGER ULTRALINK PRO
MX882. Если Вы соедините Tape Input с усилителем HiFi с
выбором источников, то сможете прослушивать
дополнительные источники (например, кассетник, MD-
плейер, звуковую карту и т.п.).
TAPE OUTPUT
Эти разъёмы типа «сinch» расположены параллельно
MAIN OUT. Подсоедините сюда входы звуковой карты Вашего
компьютера или записывающего устройства. Уровень
выходного сигнала регулируется с помощью высокоточного
фейдера выходного сигнала пульта (MAIN MIX).
2.4 Главная секция
Рис. 2.4: Элементы управления главной секции
+48 V
Красный светодиод +48 V светится при включённом
фантомном питании. Фантомное питание требуется для
работы с конденсаторными микрофонами и включается с
помощью расположенного выше выключателя +48 V.
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЕ
