www.optimus-cctv.ru
32

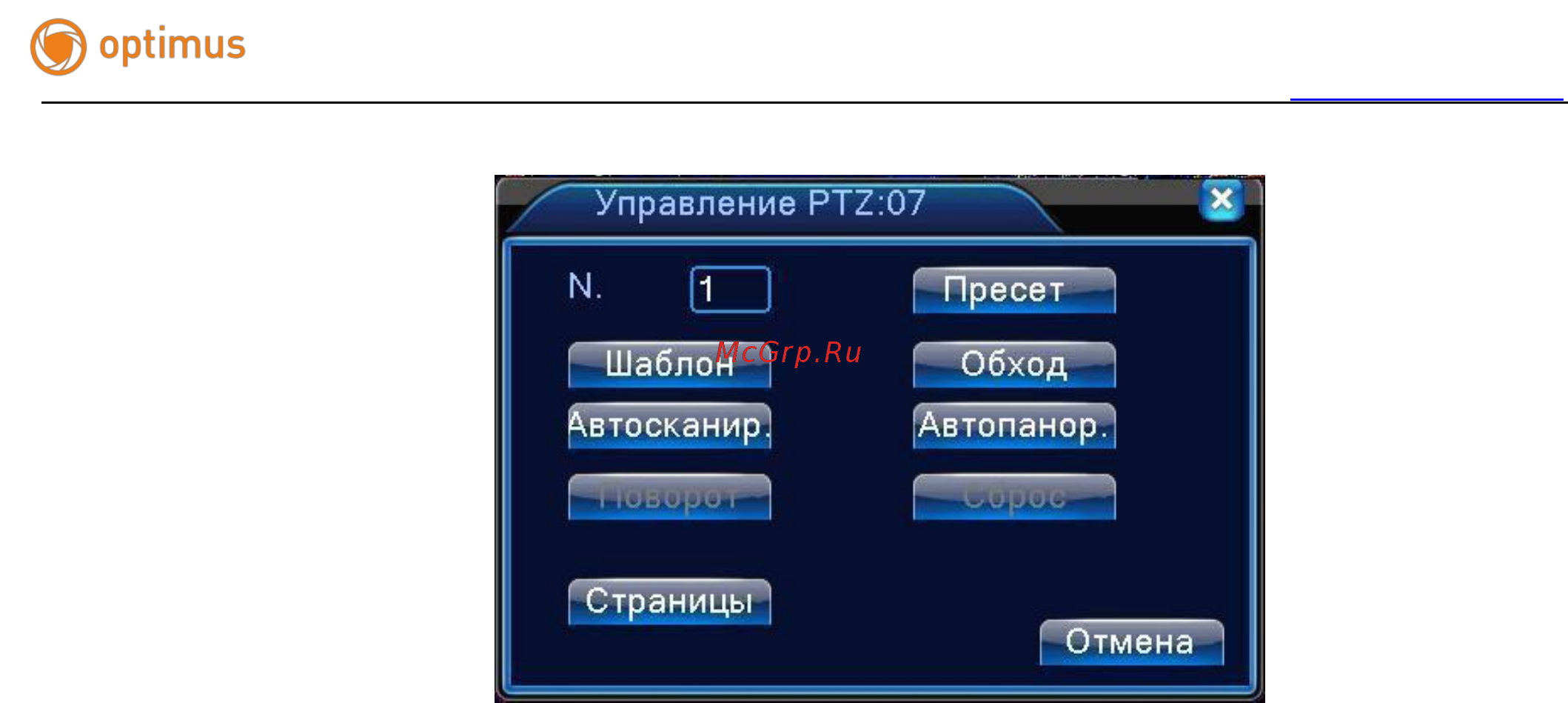

Введите номер сканирования в поле, нажмите кнопку Автосканирование, камера
начнет движение по линии сканирования. Нажмите кнопку "Стоп" для остановки.
4. Сканирование границ
Задайте горизонтальную линию, запустите сканирование, камера будет двигаться
по маршруту.
1) Настройки сканирования границ
Для задания период горизонтальной кривой для поиска пути камерой, выполните
следующие шаги:
Шаг 1: В меню рис.3.10 используйте кнопки направления для поворота в нужное
направление, затем нажмите кнопку "Установка" для перехода к рисунку 3.15, выберите
левую границу, вернитесь на рисунок 3.10.
Шаг 2: Используйте стрелки направлений для настройки направления камеры,
нажмите кнопку "Установка" для перехода к рисунку 3.15, выберите правую границу,
вернитесь на рисунок 3.10.
Шаг 3: Настройка завершена, вы задали положение левой и правой границ.
Примечание: если левое и правое сканирование выполняются по одной горизонтальной
линии, PTZ камера выполняет цикличное сканирование, обратное правому
сканированию. Если левое и правое сканирование выполняются не по одной линии, камера
будет рассматривать конец горизонтальной линии, которая соединяет левое сканирование, как
правое сканирование, и будет вращаться от левого сканирования вдоль обратного направления
правого сканирования.
