www.optimus-cctv.ru
67

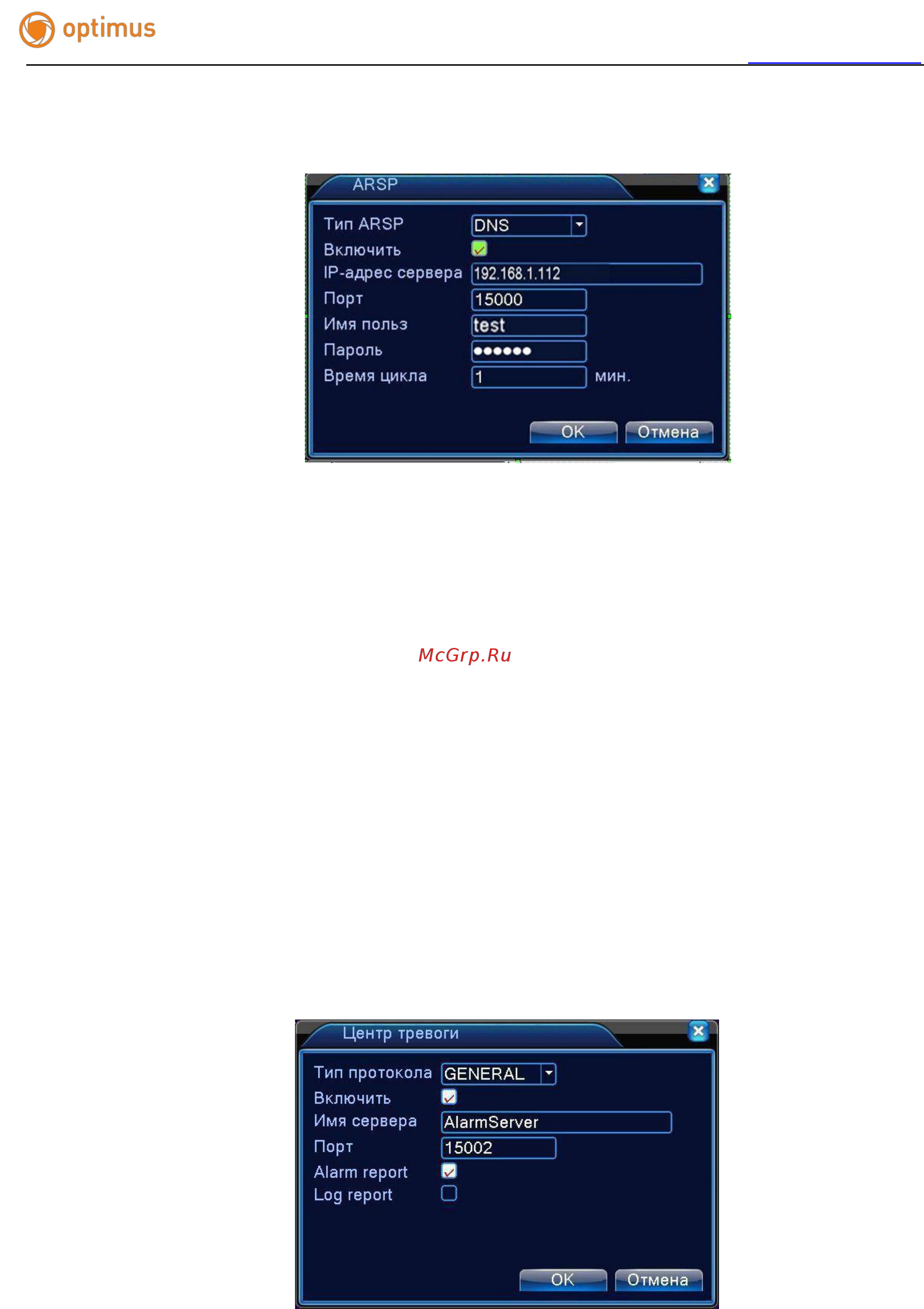

Рисунок 4.24 ARSP
Тип ARSP: Выбрать "DNS"
Включить: Включает функцию
IP адрес сервера: IP-адрес сервера DDNS
Порт: Порт устройства, связанного с портом сервера DDNS.
Имя пользователя: Имя, под которым устройство сможет войти на сервер DDNS
Пароль: введите пароль для соответствующего пользователя.
Время цикла: Интервал времени для синхронизации между устройством и DDNS .
Примечание: Настройте сервер перед использованием DDNS.
Центр тревог
При возникновении тревоги информация о ней передается на сервер Центра тревог.
Рисунок 4.25 Настройки сервера Центра
тревог
Тип протокола. Общий (GENERAL)
