97
My Device (Мои устройства).
Здесь показаны добавленные устройства, нажмите на имя подключенного устройства,
вы сможете управлять этим устройством.

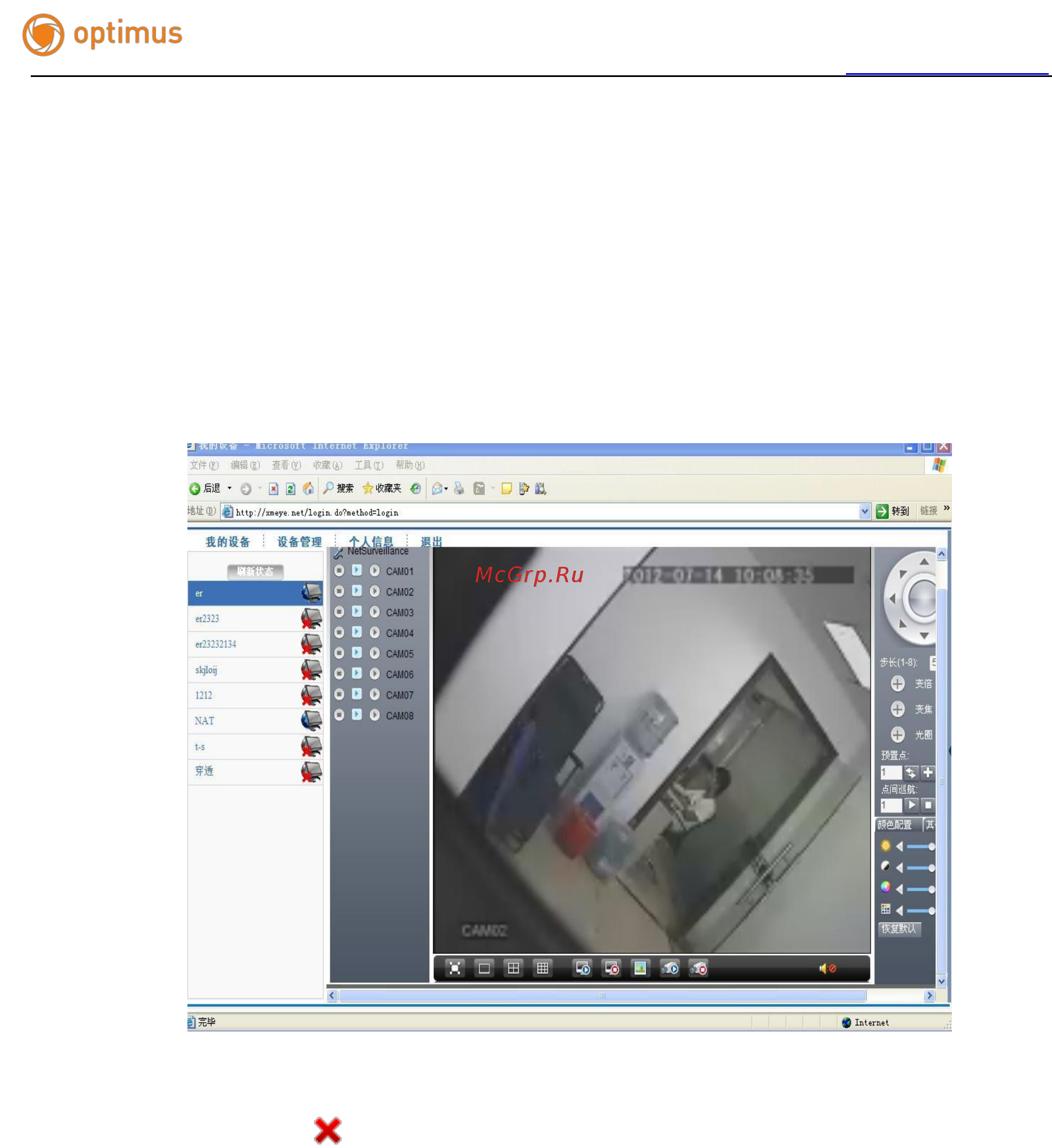

Рисунок 5.6 Страница наблюдения - вход как пользователь
*Примечание: значок означает "не в сети", устройство не подключено к серверу.
