Optimus AHDR-3004 [69/115] Мобильный мониторинг

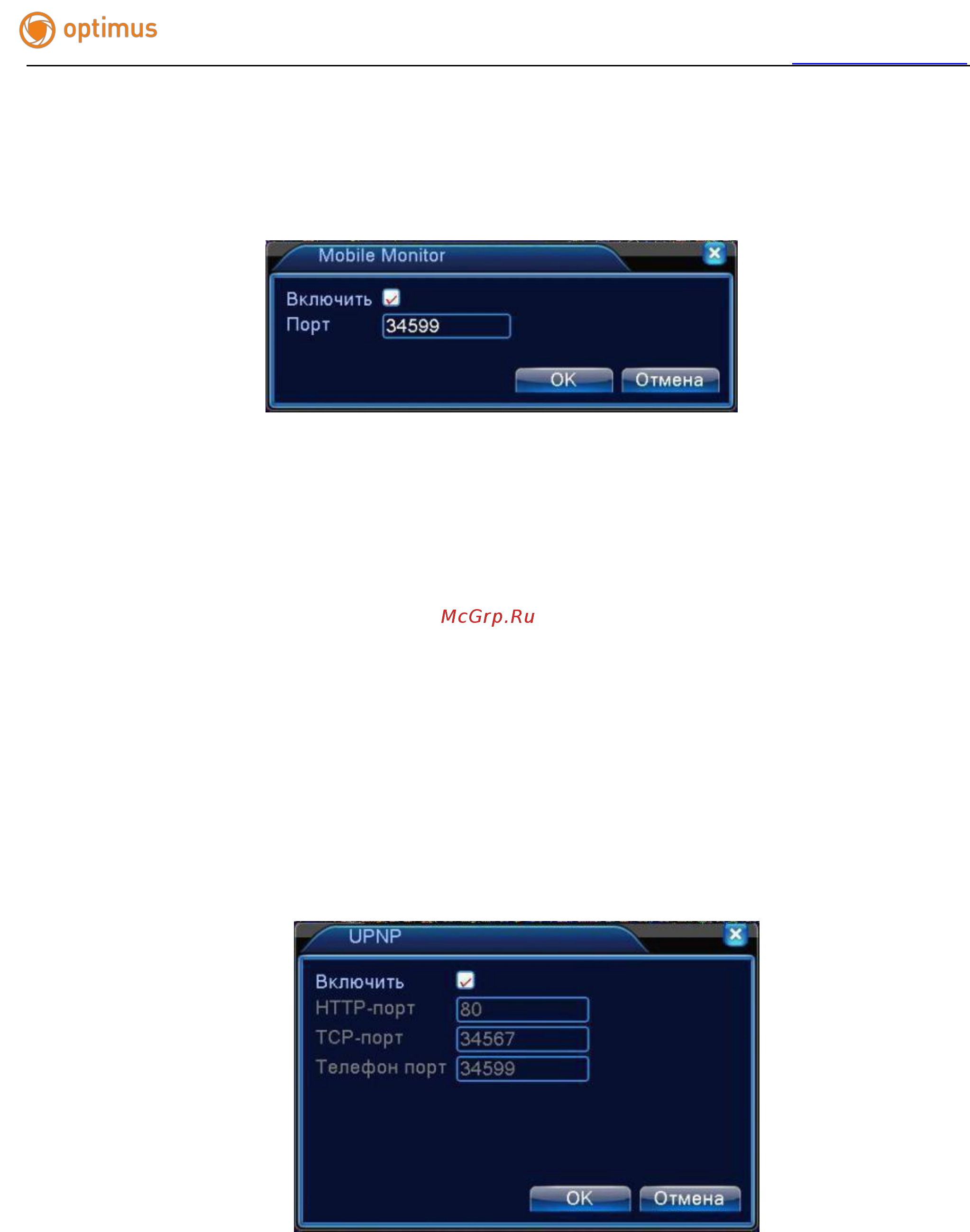

![Optimus AHDR-3004 [69/115] Мобильный мониторинг](/views2/1340893/page69/bg45.png)
www.optimus-cctv.ru
69
Мобильный мониторинг
Чтобы подключиться к устройству с мобильного телефона, настройте маршрутизацию
этого порта, используйте CMS для наблюдения и управляйте устройством по протоколу.
Рисунок 4.27 Настройка мобильного
мониторинга
Включить. Включение данной функции
Порт. Порт мобильного мониторинга, для которого следует настроить
маршрутизацию, чтобы заходить на устройство с мобильного телефона
UPNP
Протокол UPNP предназначен для автоматического перенаправления портов на
маршрутизаторе, предварительным условием для использования этой функции является
включение функции UPNP на маршрутизаторе.
Рисунок 4.28 UPNP
Включить. Отметьте опцию, чтобы все настройки стали доступны
HTTP-порт. Маршрутизатор автоматически назначит порт HTTP для устройства. Для входа
на
