Включить. Отметьте для включения.
Имя сервера. Введите имя сервера Центра тревог.
Порт. Номер порта устройства
Alarm Report. (Отчет о тревоге). Если опция отмечена, информация о тревоге передается
на сервер.
Log Report. (Перадача журнала). Если опция отмечена, журнал передается на сервер.
3G Модем
ADSL посредством сетевой карты 3G, используйте CMS для входа и настройки устройства

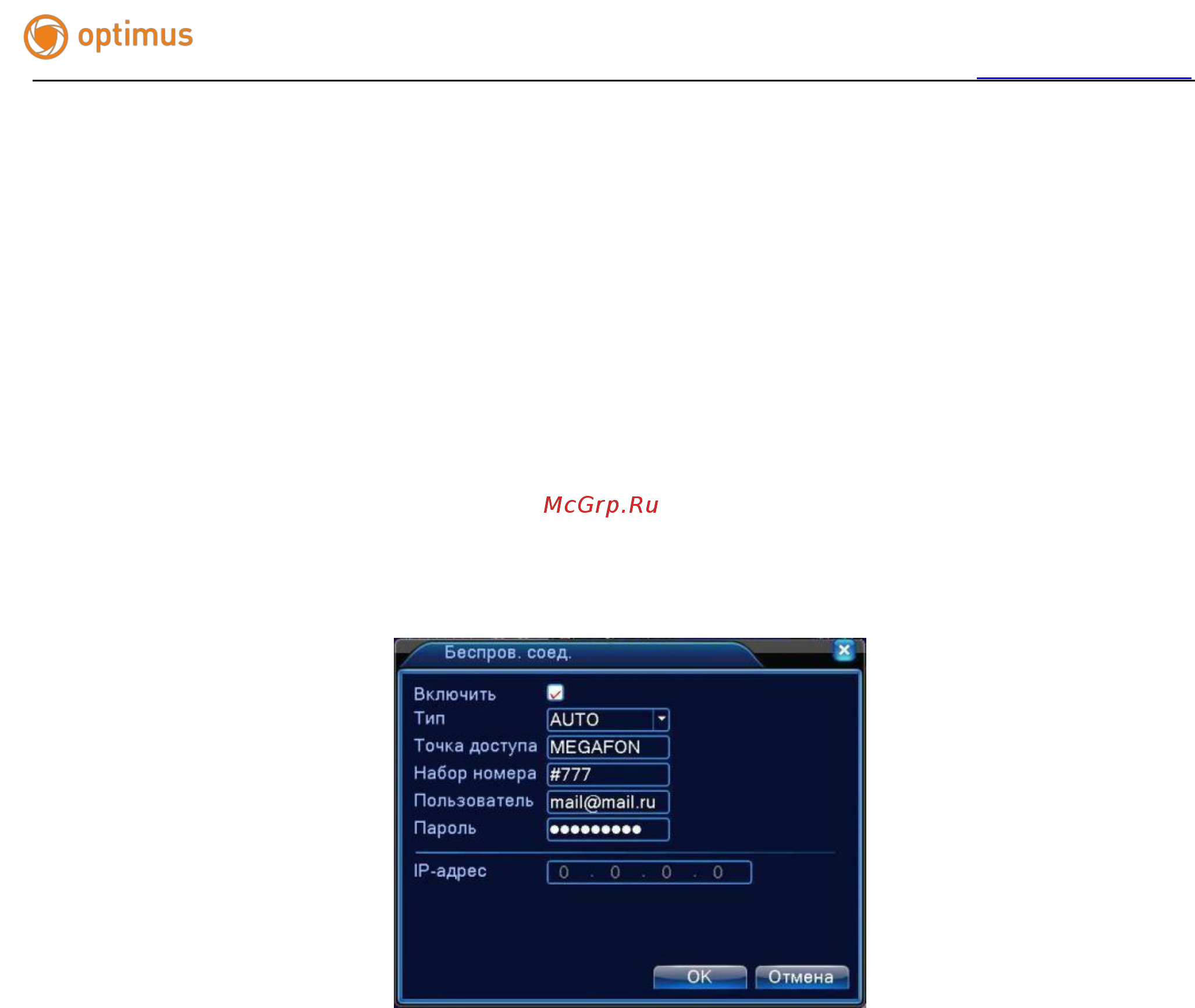

Рисунок 4.26 Настройка беспроводной связи
Включить. Отметьте опцию, чтобы все настройки стали доступны
Тип. Тип подключения, по умолчанию AUTO (Авто)
Точка доступа. (Беспроводная точка доступа)】Точка доступа 3G
Набор номера. Номер для набора 3G
Пользователь. Имя пользователя 3G
Пароль. Пароль пользователя для набора номера
IP-адрес. IP-адрес, получается при наборе номера
Список совместимых модемов см Приложение 6.
