www.optimus-cctv.ru
88

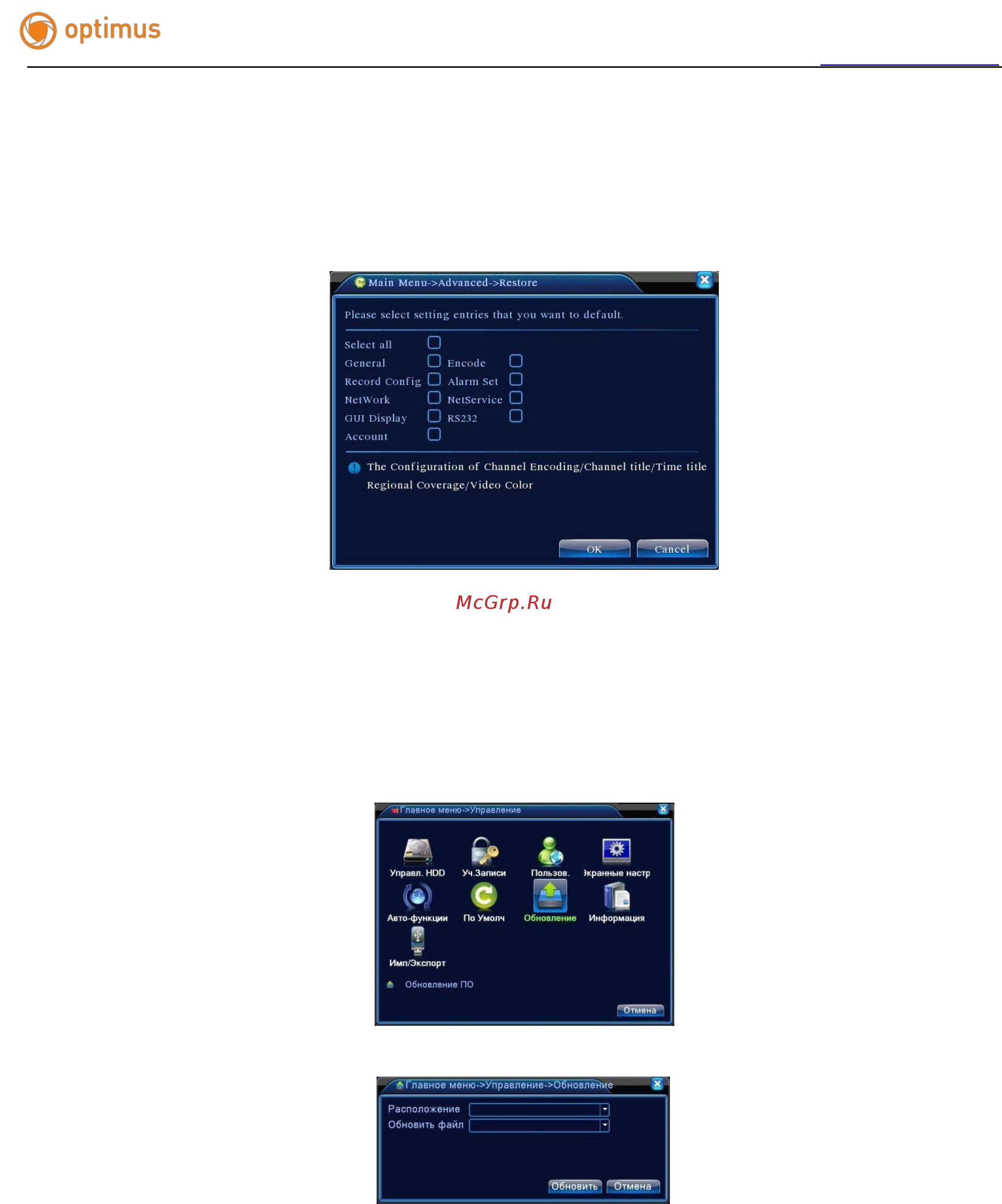

4.5.6 Восстановление.
Восстановление установок по умолчанию. Вы можете выбрать пункты,
подлежащие восстановленю, в меню.
Рисунок 4.48 Восстановление настроек
4.5.7 Обновление
*Перед обновлением подключите FLASH-носитель с файлом обновления. Файл должен
находиться в корневом каталоге устройства.
Рисунок 4.49 Обновление
Расположение. Выберите интерфейс USB.
Обновить файл. Выберите файл с обновлением.
