63
www.optimus-cctv.ru
Настройка NTP

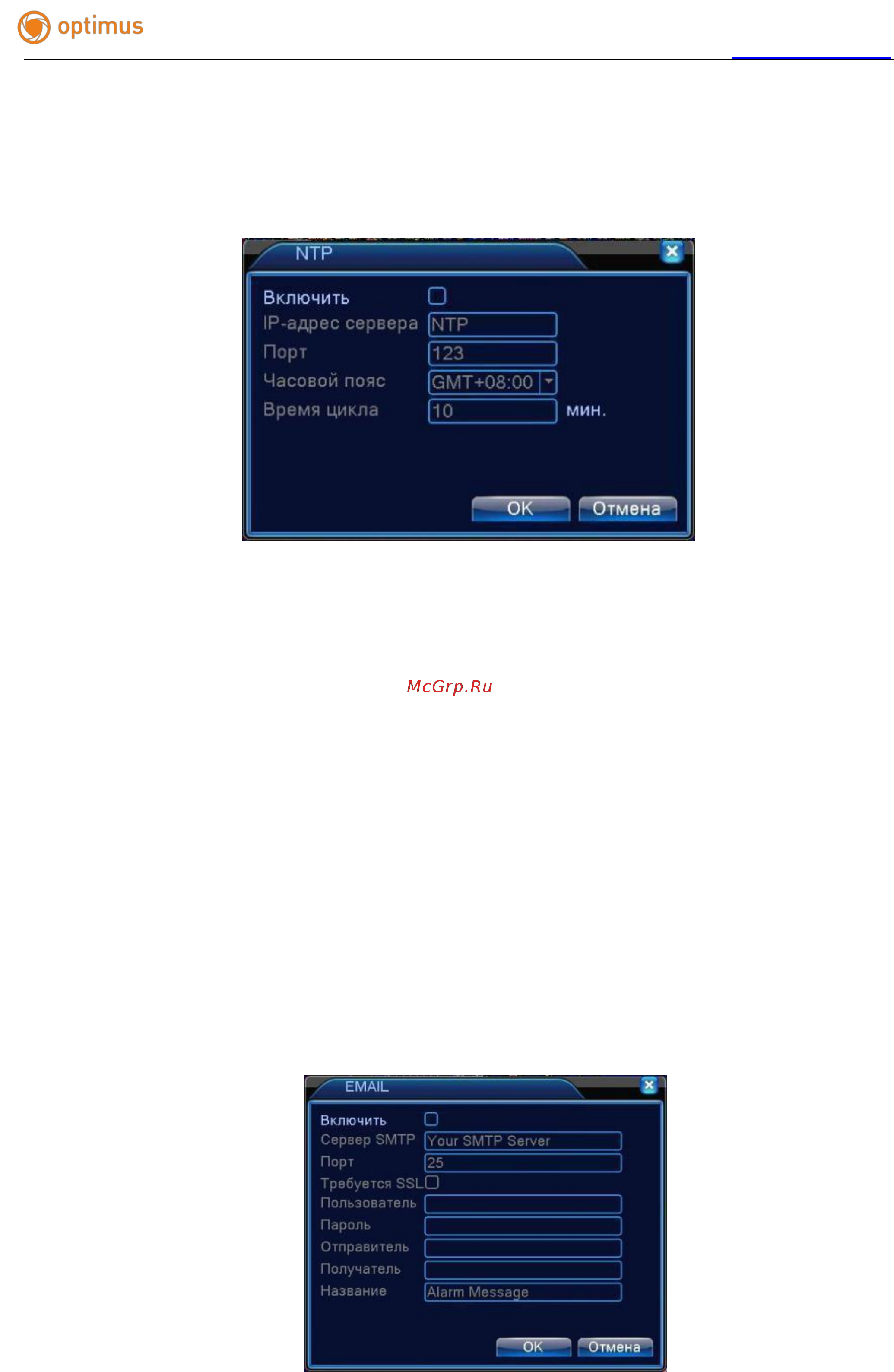

Рисунок 4.19 NTP
На компьютере должен быть установлен сервер NTP.
Включить: Используется для активации настроек.
IP адрес сервера: введите IP-адрес установленного сервера NTP.
Порт: по умолчанию: 123. Вы можете указать порт согласно серверу NTP.
Часовой пояс: Лондон GMT+0 Берлин GMT +1 Каир GMT +2 Москва GMT +3 и т.д.
Время цикла: соответствует интервалу проверки сервера NTP. По умолчанию: 10 минут.
Настройка EMAIL
Если включена тревога или сделаны фотографии для тревоги, по указанному адресу
будет отправлена информация о тревоге и фото.
