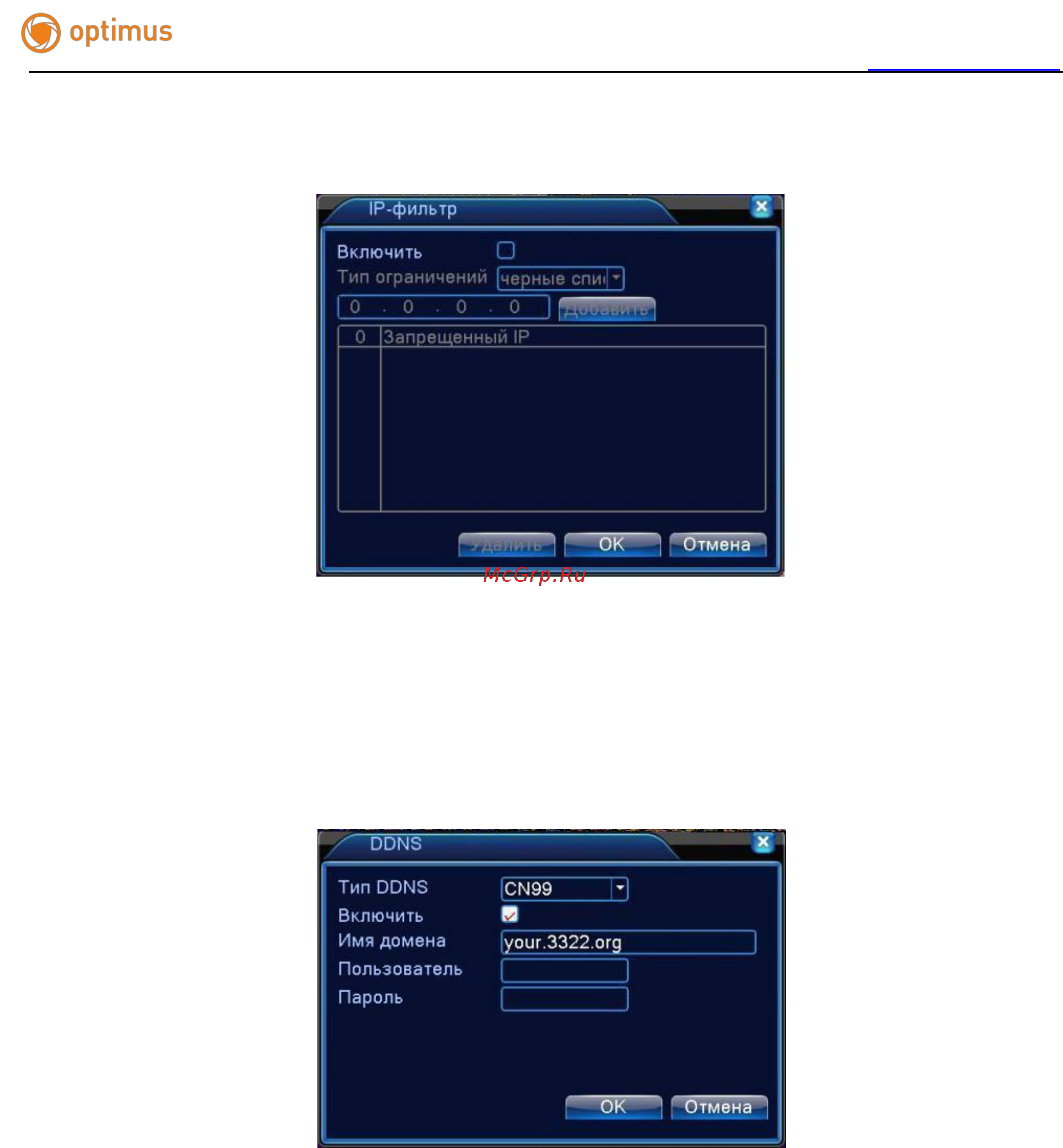

Рисунок 4.21 IP-фильтр
DDNS
Рисунок 4.22 Настройки DDNS
Имя домена (Местное доменное имя): указать доменное имя, зарегистрированное в
DDNS. Пользователь (Имя пользователя): указать учетную запись,
зарегистрированную в DDNS. Пароль: указать пароль, зарегистрированный в DDNS.
При успешной настройке и запуске DDNS вы можете подключиться по доменному
имени с помощью IE - браузера.
Примечание: необходимо правильно настроить DNS в настройках сети.
