Канал. Выбор входного канала для купольной камеры.
Протокол. Выбор соответствующего протокола (например, PELCO-D)
Адрес. Задать соответствующий адрес купольной поворотной камеры. По умолчанию:
1. (Примечание: адрес должен соответствовать адресу поворотной камеры.)
Бодрейт. Выбрать скорость передачи.
Биты данных. От 5 до 8. По умолчанию: 8.
Стоповые биты. 1 или 2. По умолчанию: 1.
Четность. Включает проверку чётности, нечётность и т.д. По умолчанию: нет.
*В полностью цифровом режиме будет показано только устройство RS485.

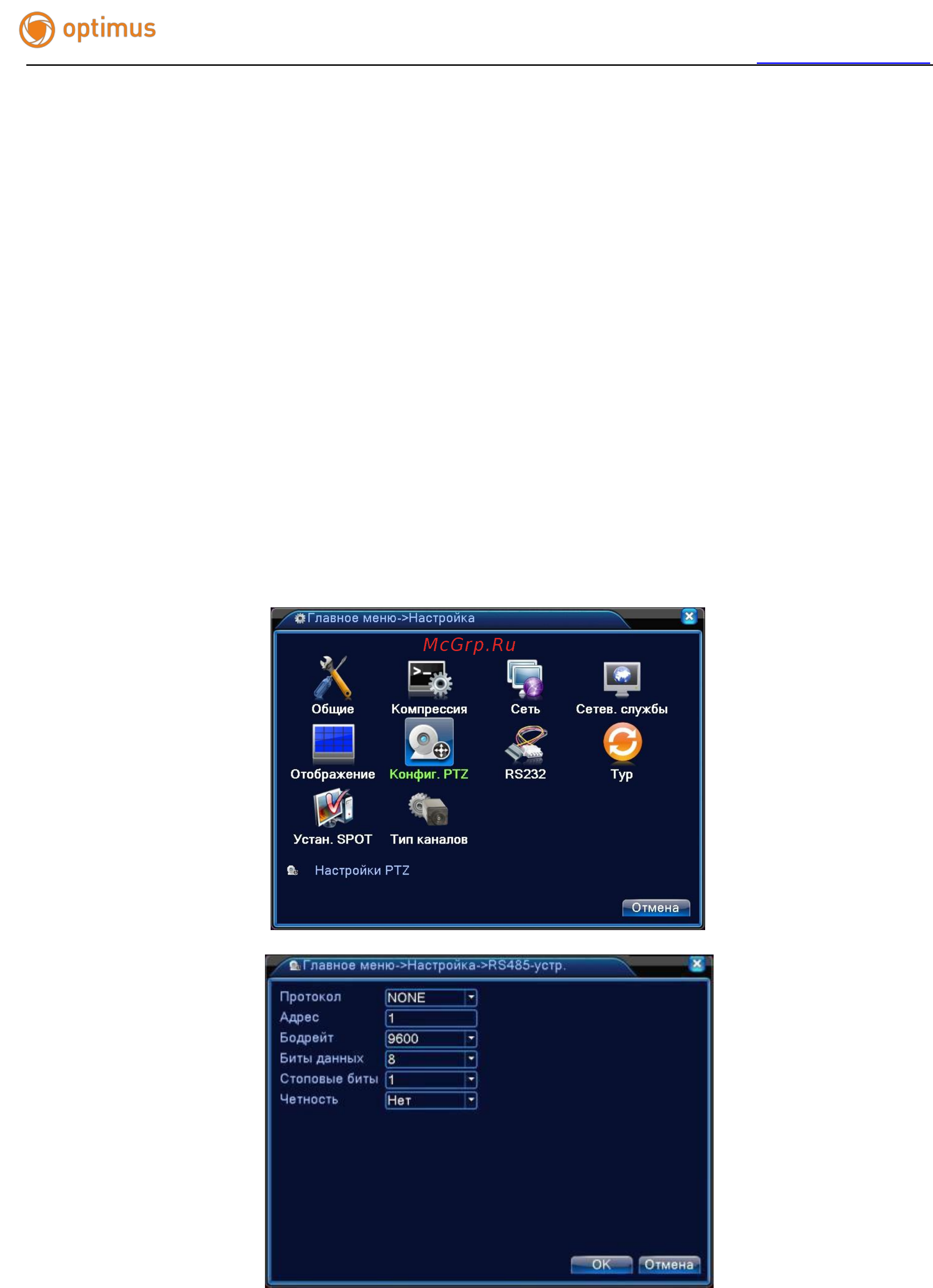

Рисунок 4.33 Конфигурация RS485 устройств в цифровом режиме.
Протокол. Выбрать соответствующий протокол (например: Pelco).
Адрес. Задать соответствующий адрес, по умолчанию 1.
