4.6.1 Сведения о жёстком диске (HDD)
Показано состояние жёсткого диска: тип диска, общая емкость, свободное место,
время записи и т.п.

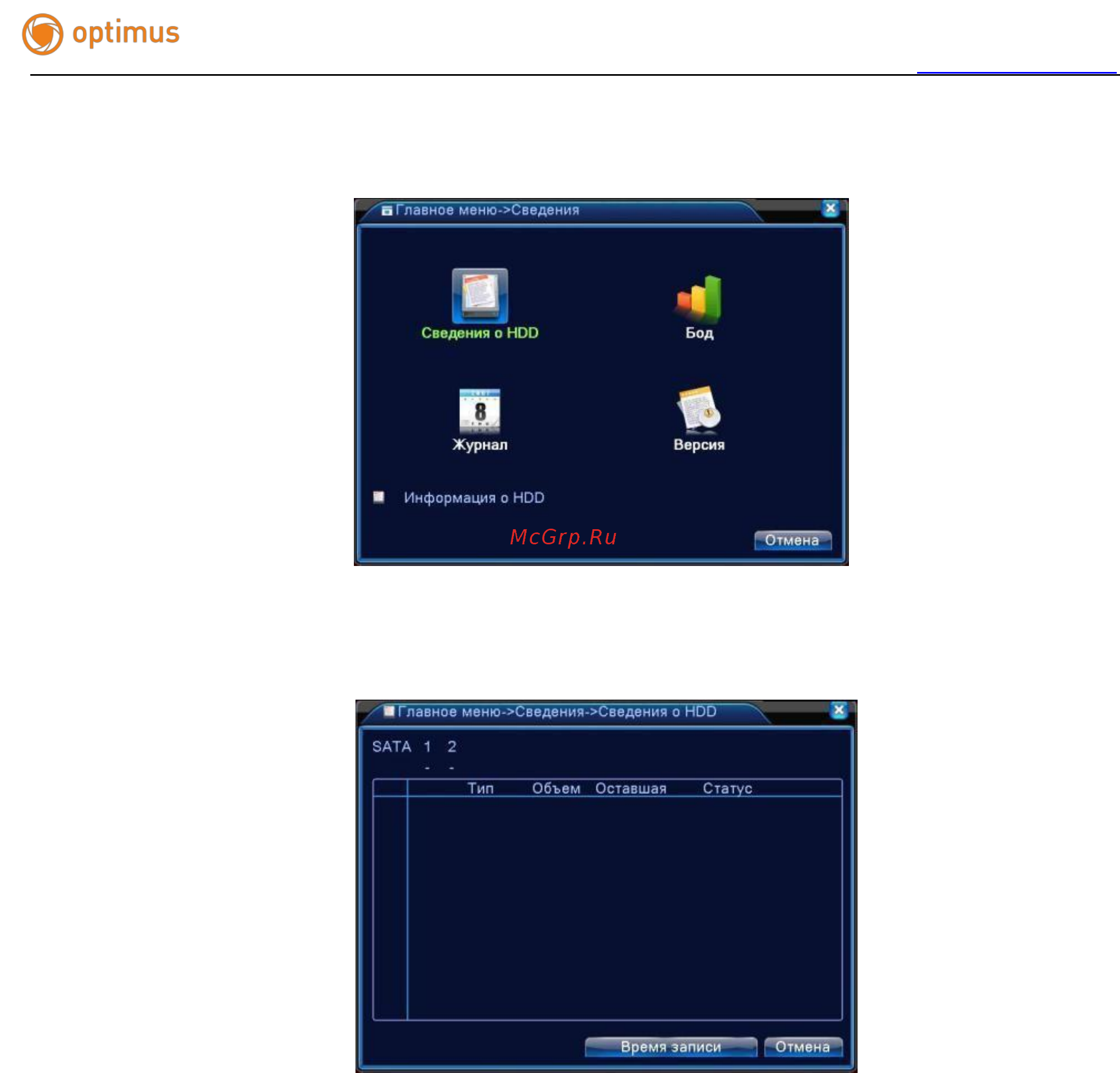

Рисунок 4.52 Сведения о жестком диске
Символы: ○ означает, что с диском все в порядке; X означает, что жесткий диск
неисправен; - означает, что жесткий диск отсутствует, * после номера означает текущий
рабочий диск, например, 1*. Если соответствующий диск поврежден, в информации будет
показан знак "?".
Если вам требуется заменить поврежденный жесткий диск, обязательно выключите
видеорегистратор!
