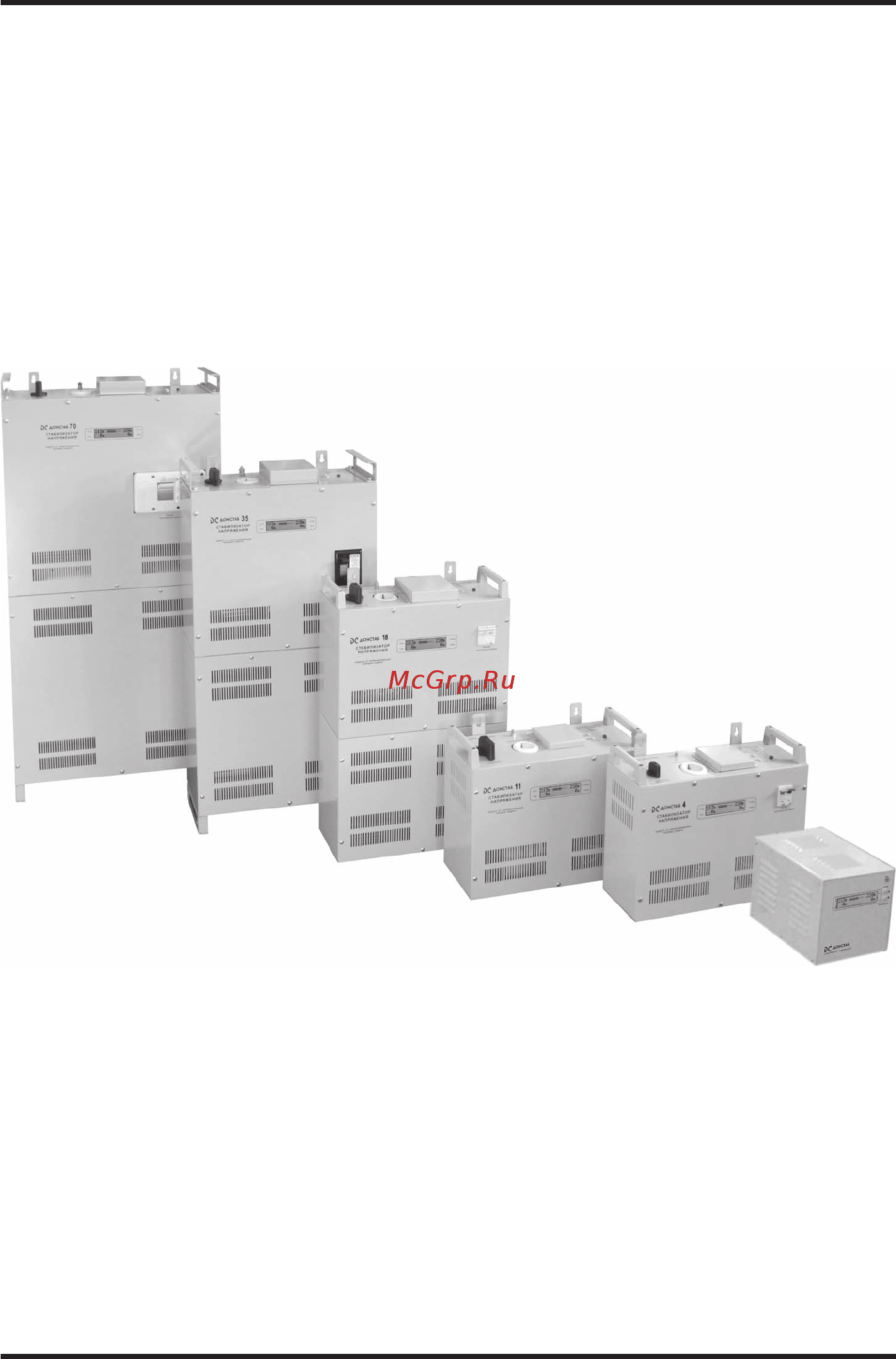

Донстаб СНПТО - 22 Инструкция по эксплуатации онлайн
СНПТО - 27
СНПТО - 22
СНПТО - 18
СНПТО - 14
СНПТО - 11
СНПТО - 9
СНПТО - 7
ТУ У 31.1-36617355-001:2010
Паспорт и краткое руководство по эксплуатации
СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ
ПЕРЕМЕННОГО ТОКА ОДНОФАЗНЫЕ
СНПТО - 5,5
СНПТО - 70
СНПТО - 50
СНПТО - 35
СНПТО - 4
СНПТО - 3,5
СНПТО - 2,2
СНПТО - 1,3
Содержание
- Паспорт и краткое руководство по эксплуатации 1
- Стабилизаторы напряжения переменного тока однофазные 1
- Назначение 3
- Технические характеристики 3
- Характеристики стабилизаторов приведены в таблице 1 3
- Таблица 1 характеристики стабилизаторов донстаб 4
- Краткое техническое описание 5
- Рис 1 внешний вид стабилизаторов донстаб модели снпто 4 снпто 5 снпто 7 снпто 9 снпто 11 снпто 14 5
- Рис 2 внешний вид стабилизаторов донстаб модели снпто 18 снпто 22 снпто 27 5
- Стабилизаторы выполнены в металлическом корпусе прямоугольной формы который позволяет эксплуатировать их как в настенном так и в напольном варианте все функциональные узлы стабилизаторов расположены на шасси которое закрыто лицевой частью корпуса и днищем для удобства переноски стабилизаторов имеются ручки на лицевой панели корпуса расположен жк индикатор отображающий значения входных и выходных напряжений и токов как в режиме стабилизация так и в режиме транзит автоматический выключатель 5
- Изменения дополнительных настроек 7
- Изменения стабилизированного выходного напряжения стабилизатора в пределах 220 15в с шагом 1в заводская установка 220в 7
- Многофункциональные кнопки предназначены для 7
- Переключения режима регулирования стабилизатора 7
- Просмотра журнала защитных отключений 7
- Рис 5 вид со стороны верхней панели стабилизатора модели снпто 18 снпто 22 снпто 27 7
- Рис вид со стороны верхней панели стабилизатора модели снпто 35 снпто 50 снпто 70 7
- Подготовка к работе и подключение 8
- Разместите стабилизатор на устойчивой поверхности пол полка стол стена и т д для стационарного подключения стабилизатор удобно расположить на стене вблизи ввода или электросчетчика отвинтите два винта крепления съемной крышки на верхней панели стабилизатора снимите её и произведите соединение токоведущих проводников с клеммником предварительно отключив сеть в соответствии с надписью под ним вход и выход рис рис рис установите съемную крышку на место подключите заземляющий провод 8
- Рис 7 схема подключения к однофазной сети 8
- Рис 8 схема подключения к трехфазной сети 8
- Работа в режиме стабилизация 9
- Работа стабилизатора 9
- Режимы регулирования стабилизации 10
- Изменение выходного напряжения стабилизатора 11
- Изменение режима регулирования стабилизации 11
- Работа в режиме транзит 12
- Реакция на нештатные ситуации работы стабилизаторов 12
- Рис 13 внешний вид стабилизатора донстаб модели снпто 3 снпто 2 снпто 1 13
- Рис 14 вид со стороны задней панели стабилизатора модели снпто 3 снпто 2 снпто 1 13
- Розетку 13
- Стабилизаторы малой мощности выпускаются заводской вариант с подключенным трехпроводным сетевым шнуром с заземленной вилкой рис 3 рис 4 съем полной нагрузки в таком варианте происходит через выходную розетку с заземленным контактом для ввода в эксплуатацию стабилизатора в таком варианте достаточно подключить нагрузку к выходной розетке а шнур питания с вилкой подключить к сети через сетевую 13
- Стабилизаторы малой мощности с комбинированным способом подключения к сети и нагрузке 13
- В стабилизаторах введен ряд защит 15
- Возможные ситуации защитных отключений и способы их устранения 1 токовая защита при длительной загрузке током 1 1 1 4 iн где iн номинальный ток автомата 15
- Защитные отключения 15
- Причину последнего защитного отключения можно прочитать на жк индикаторе также причину последнего защитного отключения автоматического выключателя через независимый расцепитель можно прочитать в течение 6 секунд на жк индикаторе после повторного включения автоматического выключателя 15
- Для входа в режим просмотра записей защитных отключений стабилизатора необходимо в режиме стабилизация или транзит одновременно нажать кнопки и затем отпустить кнопки после чего на жк индикаторе будет отображена информация о времени работы стабилизатора после появления питания на входе стабилизатора см рис 16 18
- После этого через 5 секунд на жк индикаторе отобразится запись о причине последнего защитного отключения в этом режиме последовательным нажатием кнопок или можно просматривать последовательность событий в первой строке слева выводится номер отключения от 1 до 64 1 последнее 2 предпоследнее и т д в этой же строке выводится сообщение о причине возникновения защитного отключения во второй строке последовательно сменяясь каждые 6 секунд выводятся время работы аппарата прошедшее от момента защитного отключения см рис 17 дополнительные сведения о величине входного и выходного напряжений входного тока измеренных на момент срабатывания защиты см рис 18 18
- Просмотр журнала защитных отключений 18
- Рис 16 время работы стабилизатора в сети 18
- Рис 17 вид жк индикатора в режиме просмотра журнала защитных отключений 18
- Рис 18 вид жк индикатора в режиме просмотра журнала защитных отключений 18
- В стабилизаторах донстаб предусмотрена возможность изменения параметров отдельных функций 19
- Для изменения настроек необходимо в режиме стабилизация или транзит одновременно нажать кнопки и и удерживать их в нажатом состоянии более 5 секунд после чего активируется режим выбор параметра на жк индикаторе будет отображена страница с названием и значением параметра в этом режиме нажатием кнопок или можно перемещаться по параметрам в первой строке слева выводится номер страницы 1 2 и т д на каждой странице представлен только один изменяемый параметр после того как выбран параметр для его изменения нужно нажать и удерживать кнопку более 5 секунд после чего активируется режим изменение параметра на жк индикаторе значение изменяемого параметра начнет мигать в этом состоянии кнопками или возможно корректировать значение параметра уменьшать или увеличивать после завершения корректировки через 5 7 секунд значение параметра сохраняется в энергонезависимой памяти 19
- Дополнительные настройки и функции 19
- Просмотр максимальных и минимальных значений вход ного напряжения максимального значения входного тока 20
- В комплект поставки входят стабилизатор напряжения 21
- Демонстрационный шнур предназначен только для демонстрационного подключения и не предназначен для эксплуатации устройства 21
- Демонстрационный шнур с вилкой 21
- Индивидуальная упаковочная тара 21
- Комплект поставки 21
- Паспорт 21
- При нажатии и удержании более 5секунд кнопки произойдет сброс значений и начнется процесс накопления статистики с этого момента 21
- Рис 20 вид жк индикатора при просмотре зафиксированного параметра максимального значения входного напряжения 21
- Рис 21 вид жк индикатора при просмотре зафиксированного параметра максимального значения входного тока 21
- Закрывать вентиляционные отверстия а также помещать в них посторонние предметы 22
- Запрещается 22
- Меры безопасности 22
- Не выполняйте самостоятельно работы по ремонту и обслуживанию стабилизатора если вы не имеете соответствующих навыков и специального инструмента 22
- Подключать нагрузку превышающую максимальную 22
- Токовая нагрузка на провода и шнуры с резиновой и пвх изоляцией 22
- Хранить и эксплуатировать стабилизатор в помещениях с химически активной или взрывоопасной средой 22
- Эксплуатировать стабилизатор без заземления 22
- Эксплуатировать стабилизатор при прямом попадании жидкости дождь снег и т п а также в условиях повышенной влажности 22
- Гарантийные обязательства 23
- Гарантийный талон 23
- Внимание 24
