Включение стабилизатора при одновременно нажатых кнопках « » и « » приводит
к возврату параметров в заводские установки (режим регулирования “плавный“, задержка при
включении 6 сек, напряжение отключения в режиме “транзит“ 250В, “быстродействие” max);
Включение стабилизатора при нажатой кнопке « » приводит к переключению
стабилизатора в “ступенчатый” режим.
11. Просмотр максимальных и минимальных значений вход-
ного напряжения, максимального значения входного тока
В стабилизаторе предусмотрена возможность просмотра таких значений за период
с момента подачи входного гапряжения до момента просмотра этих значений. Сброс
значений накопленной информации возможен при снятии входного напряжения
или кнопками, когда в этом есть необходимость (сбор статистических данных за
определенный период).
Для входа в режим просмотра статистических данных необходимо в режиме
«стабилизация» или «транзит» одновременно нажать кнопки « » и « », затем
отпустить кнопки, после чего на ЖК-индикаторе будет отображена информация о
времени работы стабилизатора после появления питания на входе стабилизатора
(см. рис. 9а). Затем, не дожидаясь перехода в режим просмотра журнала защитных
отключений, нажатием кнопок « » или « » перевести ЖК-индикатор в режим
просмотра измеренных параметров.
В этом режиме можно просматривать зафиксированные значения измеренных
параметров сети за контролируемый период до момента просмотра:
1. минимальное значение входного напряжения (см. рис. 19)
2. максимальное значение входного напряжения (см. рис. 20)
3. максимальное значение входного тока (см. рис. 21)
Нажатием и отпусканием кнопок « » или « » можно последовательно переключать
просматриваемые параметры (1,2,3).

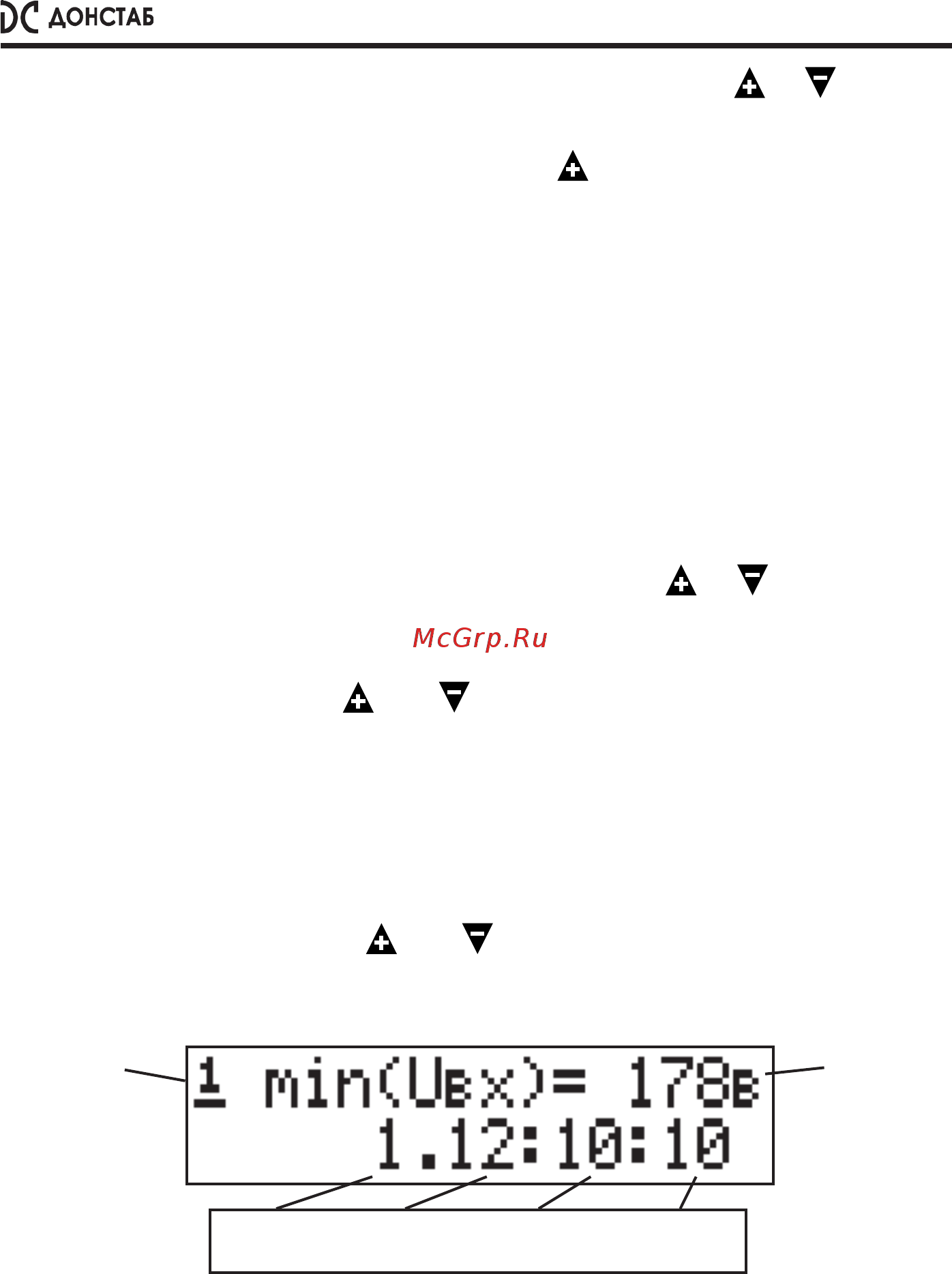

Рис.19. Вид ЖК-индикатора при просмотре зафиксированного параметра
минимального значения входного напряжения
сутки часы минуты секунды
минимальное
значение
входного
напряжения
номер
параметра
время с момента фиксации минимального напряжения
21
