Донстаб СНПТО - 22 [7/24] Изменения дополнительных настроек
![Донстаб СНПТО - 11 [7/24] Многофункциональные кнопки предназначены для](/views2/1341942/page7/bg7.png)

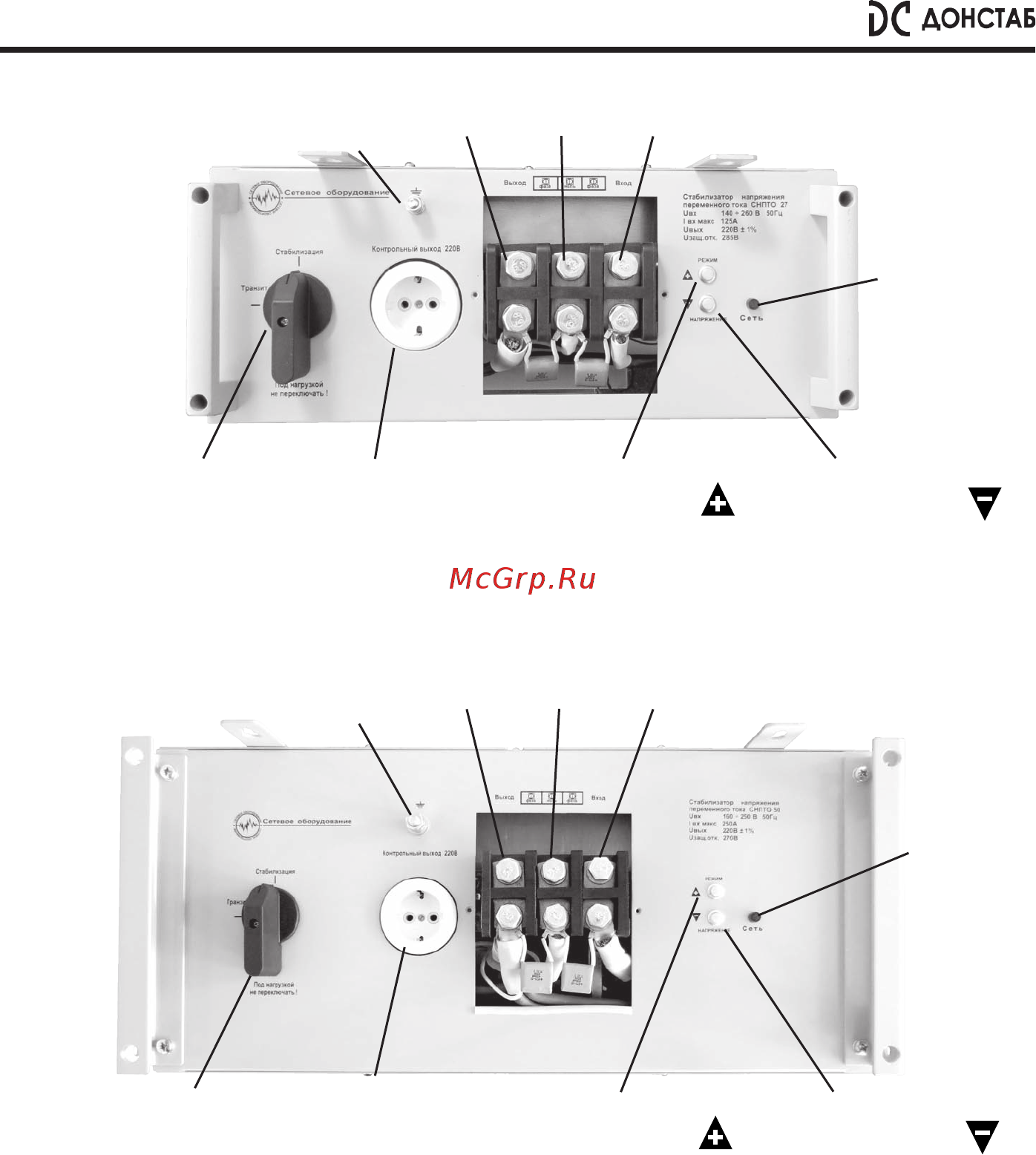

Рис. 5. Вид со стороны верхней панели стабилизатора (модели СНПТО-18,
СНПТО-22, СНПТО-27)
Рис.6. Вид со стороны верхней панели стабилизатора (модели СНПТО-35,
СНПТО-50, СНПТО-70)
Многофункциональные кнопки предназначены для:
•
изменения стабилизированного выходного напряжения стабилизатора в
пределах 220 ± 15В, с шагом 1В (заводская установка 220В)
•
переключения режима регулирования стабилизатора
•
просмотра журнала защитных отключений
•
изменения дополнительных настроек
переключатель
“стабилизация-
транзит“
розетка контрольного
выхода
земля
фаза
выход
фаза
вход
ноль
индикатор
“сеть”
переключатель
“стабилизация-
транзит“
розетка контрольного
выхода
земля
фаза
выход
фаза
вход
ноль
индикатор
“сеть”
кнопка
“РЕЖИМ“
кнопка
“НАПРЯЖЕНИЕ“
кнопка
“РЕЖИМ“
кнопка
“НАПРЯЖЕНИЕ“
8
