![Донстаб СНПТО - 7 Инструкция по эксплуатации онлайн [6/24] 283863](/views2/1341942/page6/bg6.png)

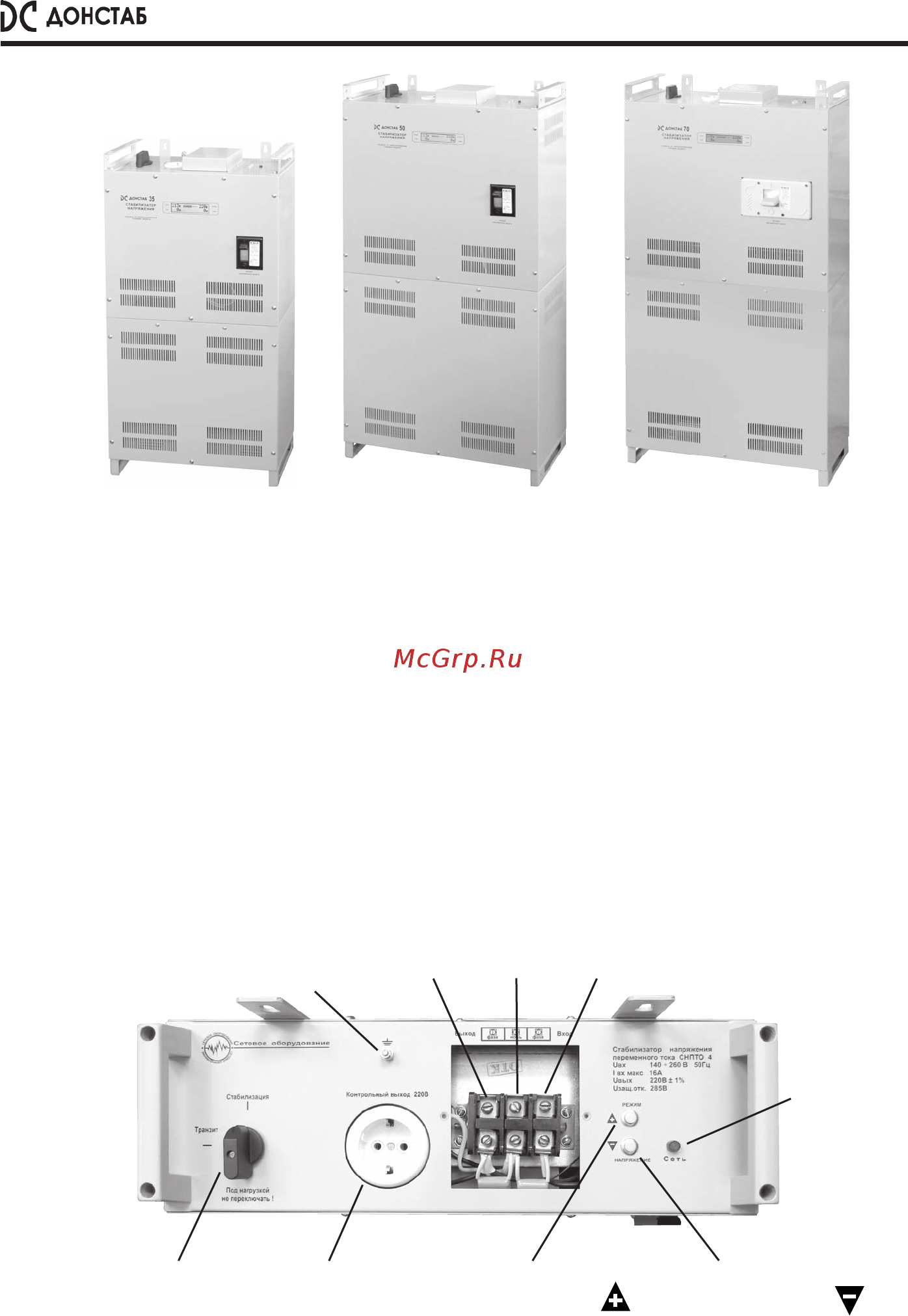

Рис. 3. Внешний вид стабилизаторов Донстаб™
модели СНПТО-35, СНПТО-50, СНПТО-70
На верхней панели корпуса (рис.4, рис.5, рис.6) расположены :
• переключатель режима работы «Стабилизация» - «Транзит»
• розетка контрольного выхода 220 В с заземляющим контактом – для
оперативного подключения нагрузки мощностью до 1,5 кВт
• съёмная крышка, открывающая доступ к клеммнику для стационарного
подключения нагрузки мощностью соответствующей модели стабилизатора
(4 – 70кВт)
• индикатор включения сети
• многофункциональные кнопки
Рис. 4. Вид со стороны верхней панели стабилизатора (модели СНПТО-4,
СНПТО-5,5, СНПТО-7, СНПТО-9, СНПТО-11, СНПТО-14)
переключатель
“стабилизация-
транзит“
розетка контрольного
выхода
земля
фаза
выход
фаза
вход
ноль
индикатор
“сеть”
кнопка
“РЕЖИМ“
кнопка
“НАПРЯЖЕНИЕ“
7
