5. Работа стабилизатора
Стабилизатор может работать в режиме «стабилизация» или «транзит».
Причины перехода в режим «транзит» :
• временное отсутствие необходимости стабилизации напряжения
• неисправность аппарата.
Режим работы задается при помощи переключателя «стабилизация-транзит»
расположенного на верхней панели (рис.4, рис.5, рис.6), при этом автоматический
выключатель на лицевой панели (рис.1, рис.2, рис.3) должен быть в выключенном
состоянии (рычаг вниз).
Включите стабилизатор автоматическим выключателем.
5.1. Работа в режиме «стабилизация»
В режиме «стабилизация», после включения аппарата спустя 5 - 7с (возможно
изменение данного параметра, см. п.10), на выходе стабилизатора (клеммник, розетка)
должно присутствовать стабилизированное напряжение (заводская установка 220В).
В этом режиме возможно изменение стабилизированного выходного напряжения
стабилизатора в пределах 220 ± 15В, с шагом 1В.
На ЖК-индикаторе отображеется информация :
• значение входного напряжения
• значение выходного напряжения
• значение входного тока
• значение выходного тока
• шкала диапазона номинальных входных напряжений
• вольт-добавка, если стабилизированное напряжение выбранное пользователем
отличается от заводской установки (220В)
• признак режима регулирования “плавный-2“
• признак присутствия постоянной составляющей во входной сети
• признак подключенной реактивной нагрузки (cosφ < 0,9)

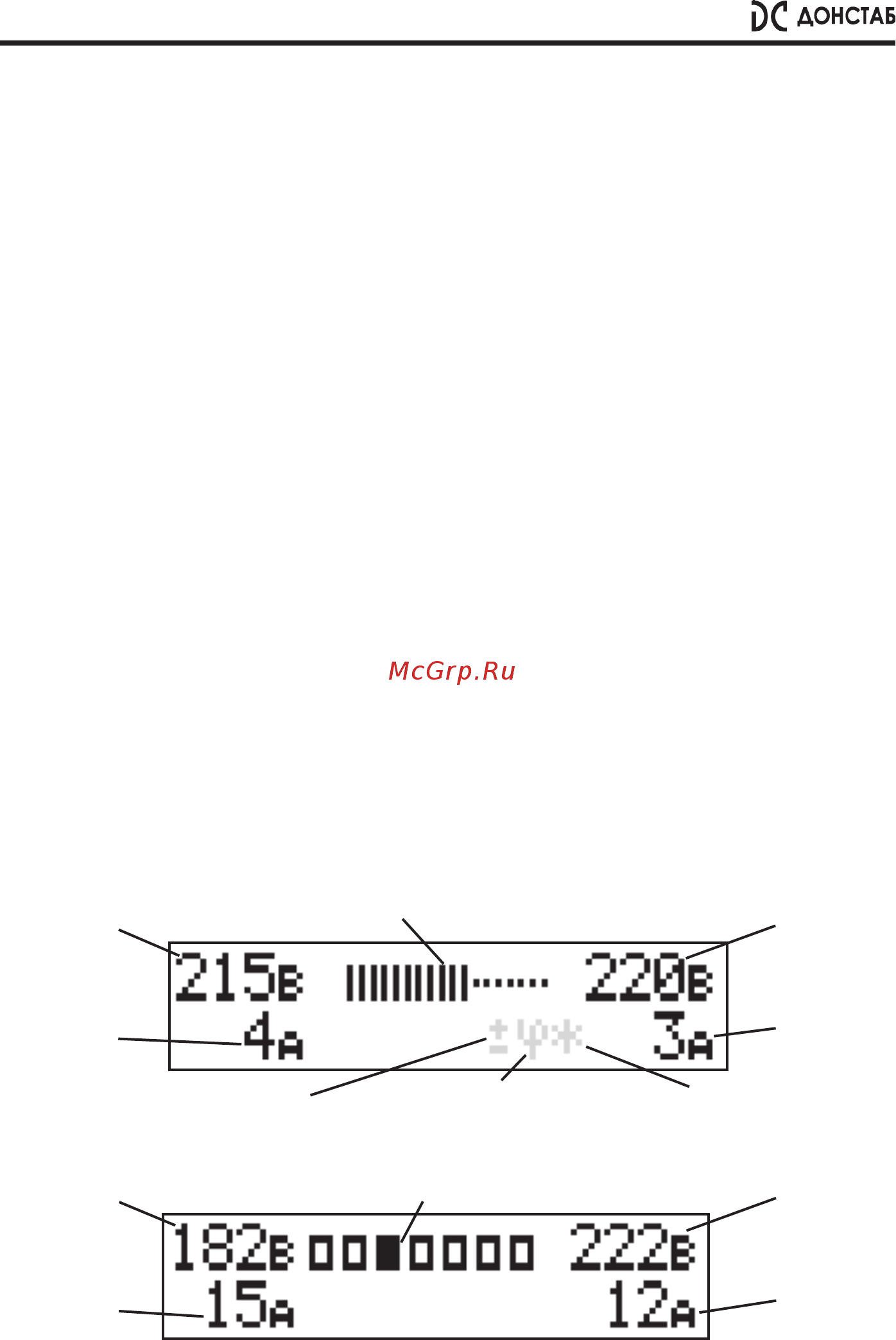

Рис. 9. Вид ЖК-индикатора в режиме плавного регулирования
Рис. 10. Вид ЖК-индикатора в режиме ступенчатого регулирования
входное
напряжение
входной
ток
выходное
напряжение
выходной
ток
шкала диапазона номинальных входных напряжений
режим “плавный-2“
реактивная нагрузка
(cosφ < 0,9)
постоянная составляющая
входное
напряжение
входной
ток
выходное
напряжение
выходной
ток
активная ступень
10
