Донстаб СНПТО - 22 [13/24] Стабилизаторы малой мощности с комбинированным способом подключения к сети и нагрузке

Стабилизаторы выполнены в металлическом корпусе прямоугольной формы который позволяет эксплуатировать их как в настенном так и в напольном варианте все функциональные узлы стабилизаторов расположены на шасси которое закрыто лицевой частью корпуса и днищем для удобства переноски стабилизаторов имеются ручки на лицевой панели корпуса расположен жк индикатор отображающий значения входных и выходных напряжений и токов как в режиме стабилизация так и в режиме транзит автоматический выключатель 5

Изменения дополнительных настроек 7

Изменения стабилизированного выходного напряжения стабилизатора в пределах 220 15в с шагом 1в заводская установка 220в 7

Многофункциональные кнопки предназначены для 7

Переключения режима регулирования стабилизатора 7

Просмотра журнала защитных отключений 7

Рис 5 вид со стороны верхней панели стабилизатора модели снпто 18 снпто 22 снпто 27 7

Рис вид со стороны верхней панели стабилизатора модели снпто 35 снпто 50 снпто 70 7

Подготовка к работе и подключение 8

Разместите стабилизатор на устойчивой поверхности пол полка стол стена и т д для стационарного подключения стабилизатор удобно расположить на стене вблизи ввода или электросчетчика отвинтите два винта крепления съемной крышки на верхней панели стабилизатора снимите её и произведите соединение токоведущих проводников с клеммником предварительно отключив сеть в соответствии с надписью под ним вход и выход рис рис рис установите съемную крышку на место подключите заземляющий провод 8

Рис 7 схема подключения к однофазной сети 8

Рис 8 схема подключения к трехфазной сети 8

Работа в режиме стабилизация 9

Работа стабилизатора 9

Режимы регулирования стабилизации 10

Изменение выходного напряжения стабилизатора 11

Изменение режима регулирования стабилизации 11

Работа в режиме транзит 12

Реакция на нештатные ситуации работы стабилизаторов 12

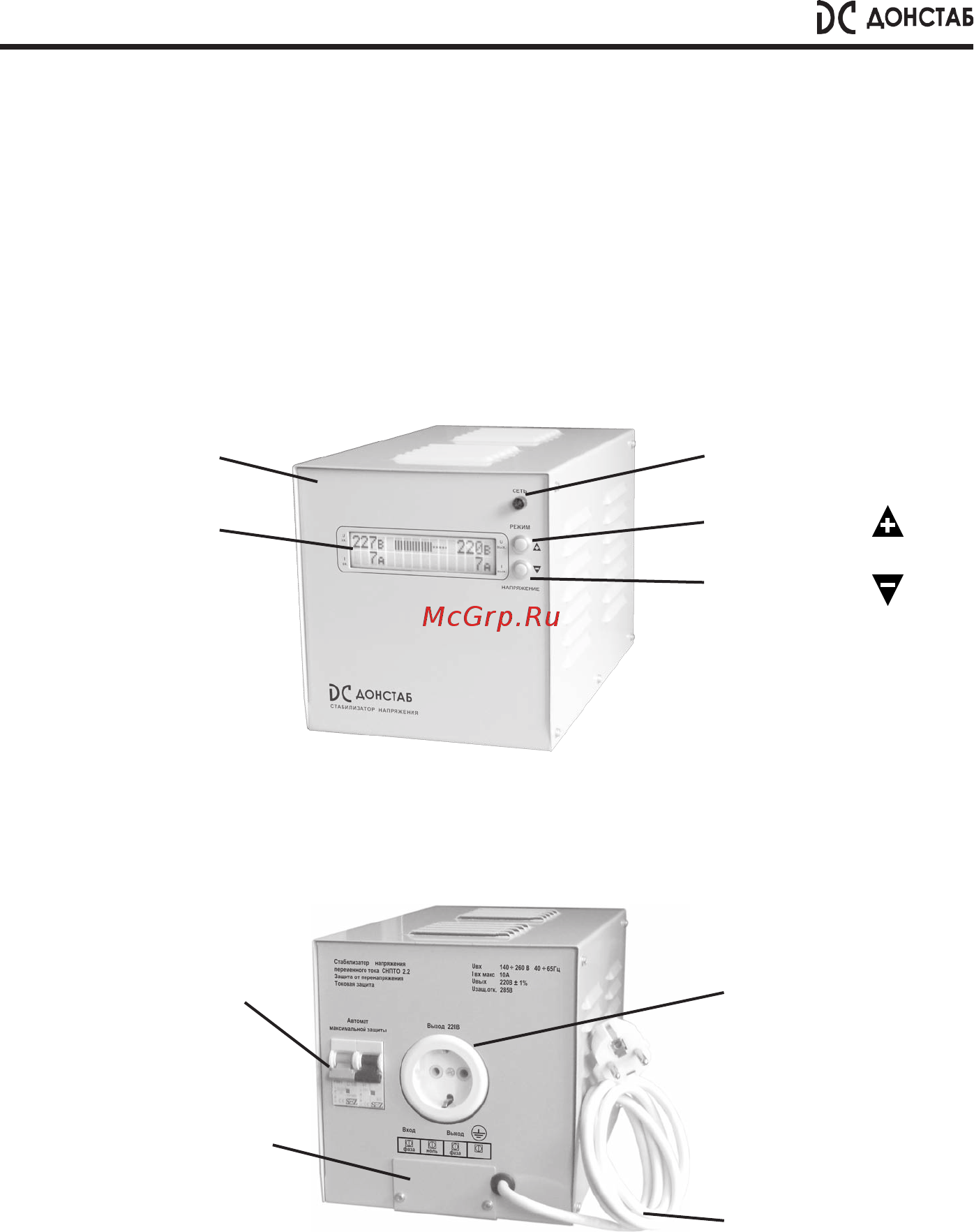

Рис 13 внешний вид стабилизатора донстаб модели снпто 3 снпто 2 снпто 1 13

Рис 14 вид со стороны задней панели стабилизатора модели снпто 3 снпто 2 снпто 1 13

Розетку 13

Стабилизаторы малой мощности выпускаются заводской вариант с подключенным трехпроводным сетевым шнуром с заземленной вилкой рис 3 рис 4 съем полной нагрузки в таком варианте происходит через выходную розетку с заземленным контактом для ввода в эксплуатацию стабилизатора в таком варианте достаточно подключить нагрузку к выходной розетке а шнур питания с вилкой подключить к сети через сетевую 13

Стабилизаторы малой мощности с комбинированным способом подключения к сети и нагрузке 13

В стабилизаторах введен ряд защит 15

Возможные ситуации защитных отключений и способы их устранения 1 токовая защита при длительной загрузке током 1 1 1 4 iн где iн номинальный ток автомата 15

Защитные отключения 15

Причину последнего защитного отключения можно прочитать на жк индикаторе также причину последнего защитного отключения автоматического выключателя через независимый расцепитель можно прочитать в течение 6 секунд на жк индикаторе после повторного включения автоматического выключателя 15

Для входа в режим просмотра записей защитных отключений стабилизатора необходимо в режиме стабилизация или транзит одновременно нажать кнопки и затем отпустить кнопки после чего на жк индикаторе будет отображена информация о времени работы стабилизатора после появления питания на входе стабилизатора см рис 16 18

После этого через 5 секунд на жк индикаторе отобразится запись о причине последнего защитного отключения в этом режиме последовательным нажатием кнопок или можно просматривать последовательность событий в первой строке слева выводится номер отключения от 1 до 64 1 последнее 2 предпоследнее и т д в этой же строке выводится сообщение о причине возникновения защитного отключения во второй строке последовательно сменяясь каждые 6 секунд выводятся время работы аппарата прошедшее от момента защитного отключения см рис 17 дополнительные сведения о величине входного и выходного напряжений входного тока измеренных на момент срабатывания защиты см рис 18 18

Просмотр журнала защитных отключений 18

Рис 16 время работы стабилизатора в сети 18

Рис 17 вид жк индикатора в режиме просмотра журнала защитных отключений 18

Рис 18 вид жк индикатора в режиме просмотра журнала защитных отключений 18

В стабилизаторах донстаб предусмотрена возможность изменения параметров отдельных функций 19

Для изменения настроек необходимо в режиме стабилизация или транзит одновременно нажать кнопки и и удерживать их в нажатом состоянии более 5 секунд после чего активируется режим выбор параметра на жк индикаторе будет отображена страница с названием и значением параметра в этом режиме нажатием кнопок или можно перемещаться по параметрам в первой строке слева выводится номер страницы 1 2 и т д на каждой странице представлен только один изменяемый параметр после того как выбран параметр для его изменения нужно нажать и удерживать кнопку более 5 секунд после чего активируется режим изменение параметра на жк индикаторе значение изменяемого параметра начнет мигать в этом состоянии кнопками или возможно корректировать значение параметра уменьшать или увеличивать после завершения корректировки через 5 7 секунд значение параметра сохраняется в энергонезависимой памяти 19

Дополнительные настройки и функции 19

Просмотр максимальных и минимальных значений вход ного напряжения максимального значения входного тока 20

В комплект поставки входят стабилизатор напряжения 21

Демонстрационный шнур предназначен только для демонстрационного подключения и не предназначен для эксплуатации устройства 21

Демонстрационный шнур с вилкой 21

Индивидуальная упаковочная тара 21

Комплект поставки 21

Паспорт 21

При нажатии и удержании более 5секунд кнопки произойдет сброс значений и начнется процесс накопления статистики с этого момента 21

Рис 20 вид жк индикатора при просмотре зафиксированного параметра максимального значения входного напряжения 21

Рис 21 вид жк индикатора при просмотре зафиксированного параметра максимального значения входного тока 21
