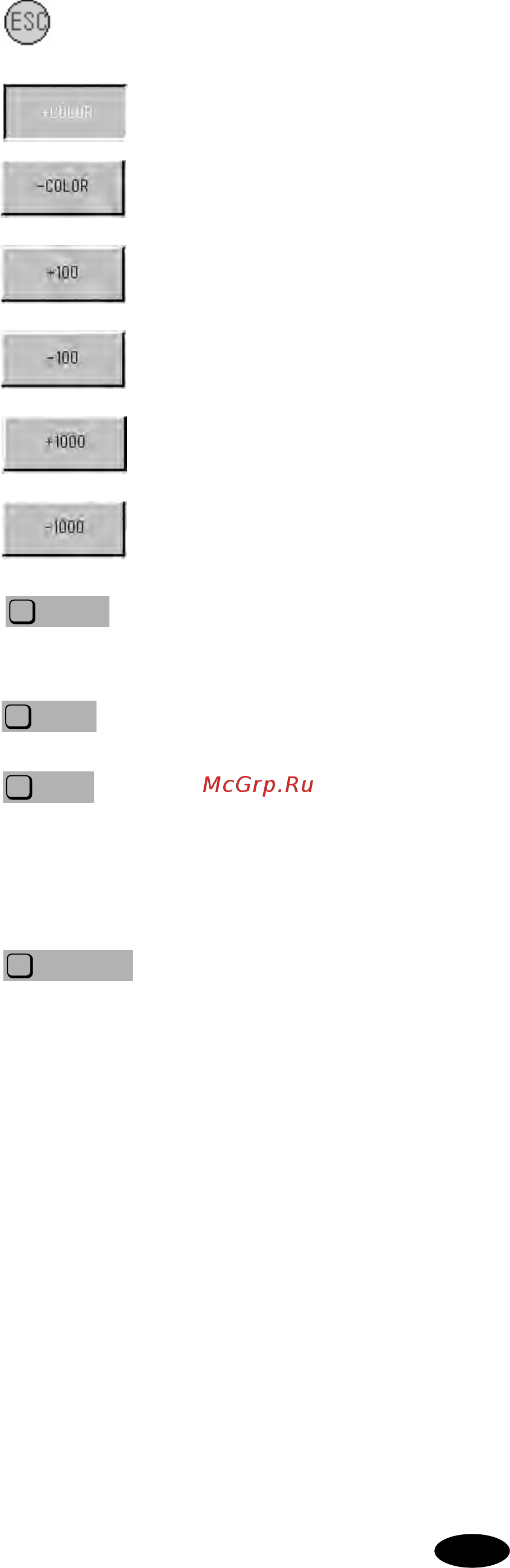

Ниже приводится описание для каждой кнопки Завершает выполнение функции отслеживания трассировки Цвет Показывает стежки в плане увеличения до следующего цвета COLOR Цвет Показывает стежки в плане убывания до предыдущего цвета И0 100 Показывает как выглядит дизайн каждый раз после добавления 100 стежков ИО 100 Показывает как выглядит дизайн каждый раз после убавления 100 стежков 1000 1000 Показывает как выглядит дизайн каждый раз после добавления 1000 стежков моа 1000 Показывает как выглядит дизайн каждый раз после убавления 1000 стежков н START Нажмите эту кнопку после выбора вами High speed или Low speed Высокой или Низкой скорости и тогда на экране виртуально начнется выполнение работы по вышивке F2 STOP Если она нажата это прекращает работу по показу на стадии рисования F3 FAST Меняет скорость вышивки дизайна на экране с быстрой на медленную Например если на этой кнопке видна надпись Fast это означает что сейчас установлена медленная скорость Далее после нажатия на кнопку и соответственно установления высокой скорости название кнопки само поменяется на Slow Это служит показателем того что задана высокая скорость То есть если опять нажать на кнопку на ней опять появится Fast и медленный режим опять будет возвращен О RESTART Инициализирует экран где выполняется виртуальная вышивка
