SWF K UH1206 45 [5/166] Устройство пульта управления

Содержание

• Operating manual 1
• Зом рвес13юн со ltd 1
• Мее 061219 1
• Руководство 1
• Меню функций перед вышивкой 5 1 3
• Оглавление 3
• Подготовка к выполнению вышивки 2 1 3
• Структура экрана управляющей программы 4 1 3
• Установка управляющей программы 3 1 3
• Устройство пульта управления 1 1 3
• Меню функций во время приостановки паузы вышивки 6 1 4
• Устранение неполадок 7 1 4
• Structure of operation box 5
• Названия и функции деталей 5
• Пульт управления пу устр во жидкокристаллического типа см рис на его правой задней и нижней 5
• Сторонах есть кабеля и порты 5
• Устройство пульта управления 5
• Задняя сторона 6
• Правая сторона 6
• Preparation for embroidery 7
• Включение питания 7
• Компактные одноголовочные серии е 7
• Подготовка к выполнению вышивки 7
• Ж мостового типа одноголовочные серии е 8
• Стандартные одноголовочные серии е 9
• Eclipse серии а 10
• Процедура выполнения основных операций 11
• Operating program install 12
• Установка управляющей программы 12
• Установка 13
• Установочная программа swf 13
• Создание резервной копии 15
• Память 16
• System htiijatize 17
• Система 17
• Задача повторный ввод ключа блокировки 18
• Изменения настроек машины 19
• После проведения инициализации с использованием инсталляционной программы swf см раздел 3 память 19
• После того как было выполнено форматирование памяти и система заново установлена или 19
• Настройка технических характеристик 20
• Настройки машины и сигналов 23
• Screen layout of operating program 25
• Секция с вышивкой 25
• Структура экрана управляющей программы 25
• F x у 26
• Вйен 26
• Секция с рабочей информацией 26
• Меню функций 27
• Сообщения о ходе выполнения работ и экран с часами 28
• Сообщения о ходе выполняемых работ 28
• Изменение даты и времени 29
• Function menu before embroidery 30
• Меню функций перед вышивкой 30
• Delete copy output select 31
• Eclipse a series menu 31
• Exclude 31
• I ime uate oetting 31
• Single head bridge 31
• Tion e series menu 31
• Емв call design 31
• Примечание меню помеченные в главном меню не могут быть использованы при установке последовательной 31
• Работы 31
• Схема функционального меню перед вышивкой 31
• Вызов ем в вызов дизайна из памяти 32
• Упражнение 5 1 вызов дизайна из участка памяти 35 33
• Упражнение 5 2 копирование дизайна с участка 35 в участок 69 35
• Упражнение 5 3 удаление дизайна в участке 69 36
• Упражнение 5 4 копирование дизайна в участке 35 с использованием дискеты или usb 37
• Ввод 40
• Будет больше 10 можно использовать полосу прокрутки и кнопки прокрутки вверх вниз для просмотра 41
• Ввод через fdd дисковод для дискет 41
• Вставьте гибкую дискету содержащую файлы дизайнов вышивки в нгмд накопитель на гибких магнитных 41
• Данные в ней или сама дискета может выйти из строя 41
• Дисках 41
• Если дискету вытаскивать из дисковода в то время когда она используется это может повредить 41
• И можно выполнить 41
• Используйте кнопки перемещения по меню выберите участок 41
• На одном экране может одновременно помещаться до 10 дизайнов если общее кол во сохраненных дизайнов 41
• Предупреждение 41
• При нажатой кнопке floppy diskette гибкая дискета отображается краткая информация о дизайнах 41
• Просмотр дизайна ввод дизайна и его удаление 41
• Рис 5 1 41
• Следующих экранов такая информация как наименование файла стежков и дата создания показывается 41
• Сохраненнных на ней при этом можно также выполнить форматирование дискеты предварительный 41
• Такие функции как preview delete сору предварительный просмотр удаление копирование 41
• 63 3т сохраненного на дискете и его копирование в участок 12 42
• Упражнение 5 1 проведение предварительного просмотра дизайна для 42
• Упражнение 5 2 удаление 63 sst с дискеты 44
• Упражнение 5 3 форматирование дискеты 45
• Ввод через usb 46
• Ввод через ср карту карта памяти фирмы запспзк 48
• Последовательный ввод данных 50
• Настройки 52
• Советы по настройке 53
• Базовые настройки 54
• 2 y scale масштабирование y увеличивает или уменьшает дизайн в направлении оси y ординат 55
• По умолчанию установлено на 100 с диапазоном настройки значения от 50 до 100 с единицей прироста в 1 55
• По умолчанию установлено на 100 с диапазоном настройки значения от 50 до 200 с единицей прироста в 55
• Ф x scale масштабирование x увеличивает или уменьшает дизайн в направлении оси x асбцисс 55
• _____ j 60
• Настройка параметров ем в вышивки 60
• Настройки различных параметров машины 63
• Настройки иглы в т ч цвет нити 67
• Вызов дизайна из участка 37 и установка следующего порядка 70
• Игловодителей 7 3 5 1 6 4 2 1 70
• Упражнение 5 1 выбор игловодителя 70
• Мамеш 71
• В игле no 1 коричневая нить а в игле no 2 голубая нить порядок цветов 76
• Коричневый используя функцию замены игловодителя 76
• Следующий 1 2 1 2 1 2 1 2 1 2 стоит задача изменить все цвета вышивки на 76
• Упражнение 5 3 замена игловодителя 76
• Ист 78
• Настройки смещения рамки 78
• X 1500 y 1700 79
• Конечное положение стоп после завершения работы над дизайном offset 79
• Среднее смещенное положение x 1000 y 1000 79
• Стоит задача ввода вышеупомянутых настроек 79
• Упражнение 5 1 начальное положение дизайна x 500 y 300 79
• Италам 80
• Настройки опций 80
• Другие настройки 85
• Инструментарий 89
• Обрезка вручную 90
• Центр рамки 90
• Выбор пялец 91
• Язык 91
• Информационное меню по обслуживанию машины 92
• 1 обслуживание машины 93
• 2 информация о машине 93
• Для машины данного тапа это неприменимо 93
• Изменения настроек машины 93
• Назначение этой функции показать механическую информацию о вышивальной машине при первоначальной 93
• Настройке программы управления вышивкой подробнее методику первоначальной настройки см раздел 3 93
• С помощью этой функции можно проверить правильность настроек машины и ввести правильные 93
• Эксплуатационная готовность ready 98
• Установка позиции 99
• Калибр размер 100
• Исключить 101
• Быстрый просмотр 102
• Пример 104
• Отслеживание трассировка 105
• Дизайн 106
• Повтор 107
• Следующую рабочую последовательность 111
• Упражнение 5 1 вызвать дизайн no 35 после чего выполнить 111
• Мяве11 116
• Упражнение 5 2 отмена настроек последовательной работы 117
• Использования функции специального повтора 119
• Путем 119
• Редактирование edit 126
• Rwirwirwirwit 128
• В то время когда функциональный код выбран значения цифровых клавиш 128
• Значение 128
• Изменяются на перечень от 0 хогта1 до 5 8репб то есть есть шесть кодов и они могут быть установлены как 128
• Имия 128
• Используйте кнопки перемещения по меню 128
• Коррекции для ввода нужных данных воспользуйтесь цифровыми клавишами для перехода к следующим данным 128
• При выборе x data или y data данные x или y эти данные становятся доступными для 128
• Пражнение 5 1 вызов дизайна из участка 35 и выполнение нижеуказанного редактирования 130
• Удаление данных 3000 ого стежка 130
• Изменение функционального кода на код изменения цвета 3500 ого стежка 131
• Создание и вставка х 2тт у 5тт функциональный код код прыжка между 5000 ым и 5001 ым стежком 132
• Введенные значения установлены 133
• Внии 133
• Нажмите о yes введенное значение сохранится в 5001 ой строчке 133
• Сохранение остающейся части отдельно 135
• Упражнение 5 2 отделение вызванного дизайна на основе 5000 ого стежка и 135
• Последующее отдельное сохранение остающейся части 137
• Упражнение 5 3 извлечение из вызванного дизайна одного цвета и 137
• Настройте машину на вышивку стежков больше этого значения 139
• Упражнение 5 4 если в вызванном дизайне встречаются стежки 0 3 мм или короче 139
• Набор букв и символов 142
• Function menu during embroidery pause 143
• Меню функций во время приостановки паузы вышивки 143
• Схема структура функциональных меню 145
• Вызов ем в из блока памяти 146
• Настройки 147
• Смещение 148
• Рамка 149
• Speed code код скорости 150
• Troubleshooting 151
• Двигатель главного вала и другие 151
• Ошибки относящиеся к двухкоординатному x y двигателю 151
• Сообщения об ошибках и их обработка варианты действий 151
• Устранение неполадок 151
• Кодирующее устр во 152
• Последовательная работа 152
• Смена цвета 152
• Гибкий диск дискета и система связи 153
• Память 154
• Передняя часть блока управления 155
• Установка машины 155
• Установка и замена предохранителя 156
• В случае компактных одноголовочных серии е мостового типа одноголовочных серии е и стандартных 157
• Наладка переключателей для каждой платы 157
• Настройка платы ввода вывода и переключателя платы драйверов ху 157
• Одноголовочных серии е 157
• Плата драйверов ху 157
• Показаны платы панели ввода вывода и драйверов ху расположение платы можно 157
• Посмотреть на 7 передняя часть блока управления 157
• Рис 1 157
• Ф плата ввода вывода 157
• Llllllll 159
• Llllllll 162
• Структурная схема блок схема системы 163

Похожие устройства

• X-PROFF JX 2011 Инструкция по эксплуатации
• Astralux COVER PRO 860 Инструкция по эксплуатации
• Astralux COVER PRO 888 Инструкция по эксплуатации
• Aurora 700D Инструкция по эксплуатации
• Aurora 600D Инструкция по эксплуатации
• BABYLOCK EVOLUTION BLE8W-2 (BLE8W / EVOLVE / 8000) Инструкция по эксплуатации
• BABYLOCK ECLIPSE DX BLE1DX-2 Инструкция по эксплуатации
• BABYLOCK ECLIPSE DX BLE1DX-2 Буклет
• Bernina 1300 MDC Инструкция по эксплуатации
• Bernina 1300 MDC Буклет
• Bernina 1300 MDC Краткий справочник
• Bernina BERNETTE 610 D Инструкция по эксплуатации
• Bernina BERNETTE 610 D Буклет
• Bernina L 450 Инструкция по эксплуатации
• Bernina L 460 Инструкция по эксплуатации
• Bernina BERNETTE 880 DL Инструкция по эксплуатации
• Bernina BERNETTE 880 DL Сертификат
• Bernina BERNETTE 880 DL Буклет
• Bernina BERNETTE 800 DL Инструкция по эксплуатации
• Bernina BERNETTE 800 DL Сертификат

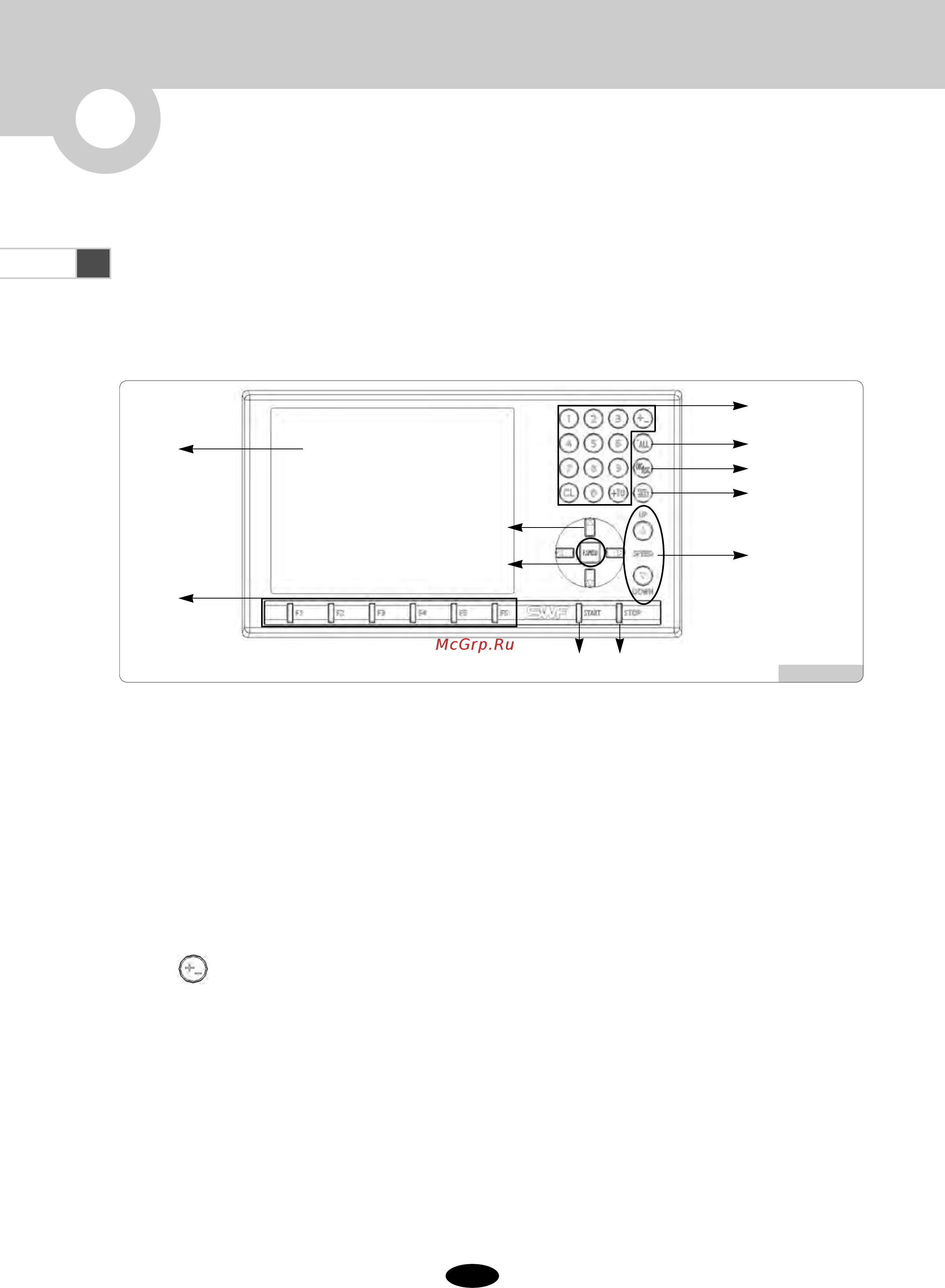

1 Устройство пульта управления Названия и функции деталей Пульт Управления ПУ устр во жидкокристаллического типа см Рис На его правой задней и нижней сторонах есть кабеля и порты ф ЖК экран Посредством 6 4 дюймового цветного ЖК монитора отображается вся информация необходимая для работы Кнопки функционального меню Они отвечают за выбор функций на экране Кнопка Пуск Она запускает процесс вышивки Ф Кнопка Стоп Останавливает выполняемую в текущий момент работу по вышивке Нумерованные кнопки Они используются для ввода чисел при настройке параметров а также для ручного перемещения игловодителя В мостового типа одноголовочных вышивальных машинах используется клавиша соленоида удерживающего верхнюю нить Кнопки перемещения рамки Они используются для перемещения пялец машины в четырех направлениях то есть влево вправо вверх и вниз а также для передвижений по меню 0 Кнопка скорости рамки Она регулирует скорость перемещений рамки пялец в таком порядке низкая средняя высокая Кнопка регулирования скорости главного вала Используется для изменения скорости главного вала в процессе вышивки или в качестве кнопок для перехода на Страницу Вверх Вниз на экране меню Кнопка лазерного указателя в случае если машина оснащена лазеным элементом она включает или выключает этот указатель
