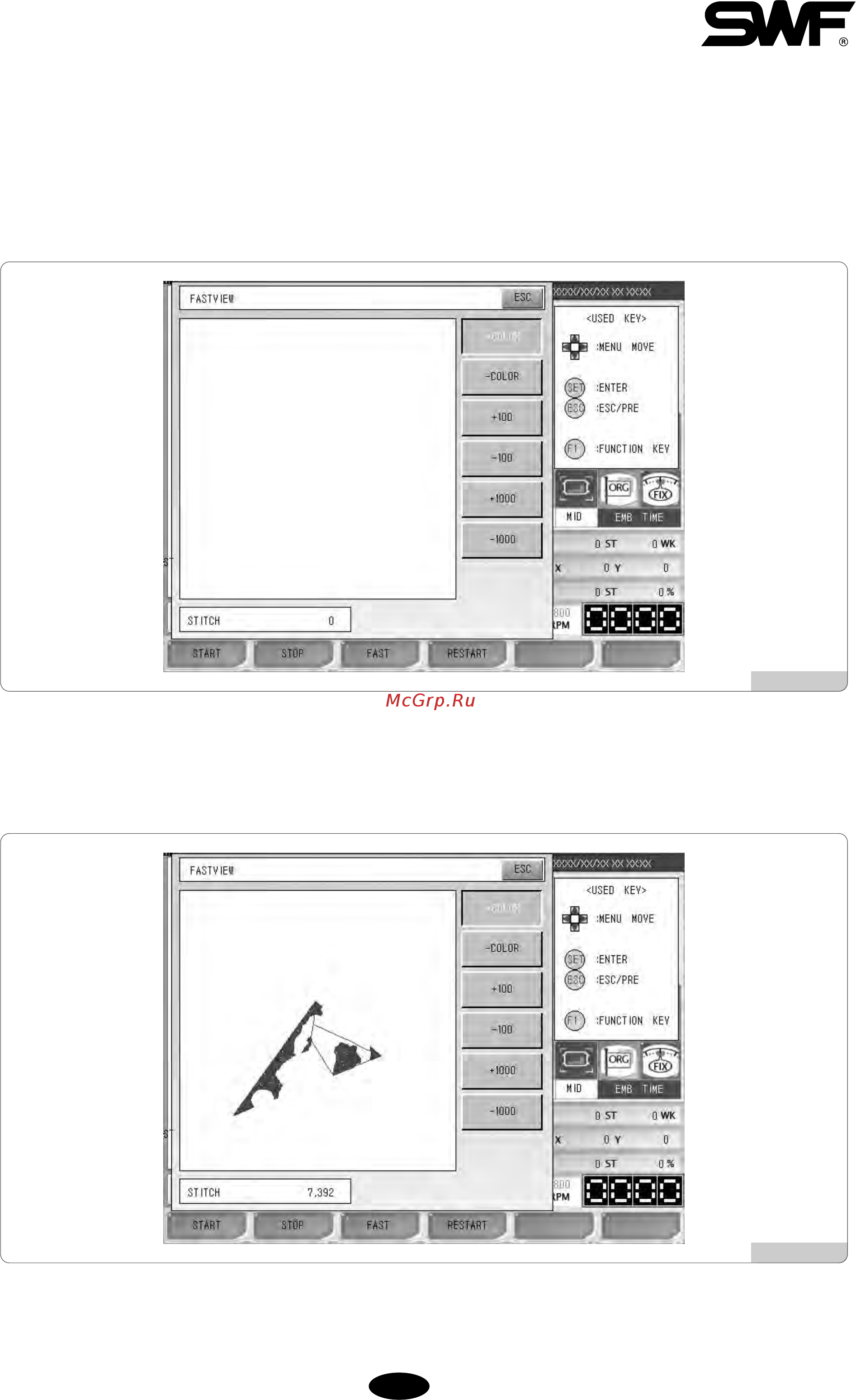

5 6 4 Быстрый просмотр Назначение данной функции возможность виртуального гипотетического просмотра операции по вышивке для выбранного дизайна Подменю включают цвет 100 стежков 1000 стежков медленный просмотр и быстрый просмотр color 100 stitches 1000 stitches slow view fast view На Рис 5 6 4 l показан экран появляющийся при нажатии Отслеживания FASTVIEW на Рис 5 6 0 1 Рис 5 6 4 1 Как видно на Рис 5 6 4 2 работа по вышивке для выбранного дизайна отображается по одному стежку за раз Таким образом это демонстриует процедуры в результате которых формируется весь дизайн целиком
