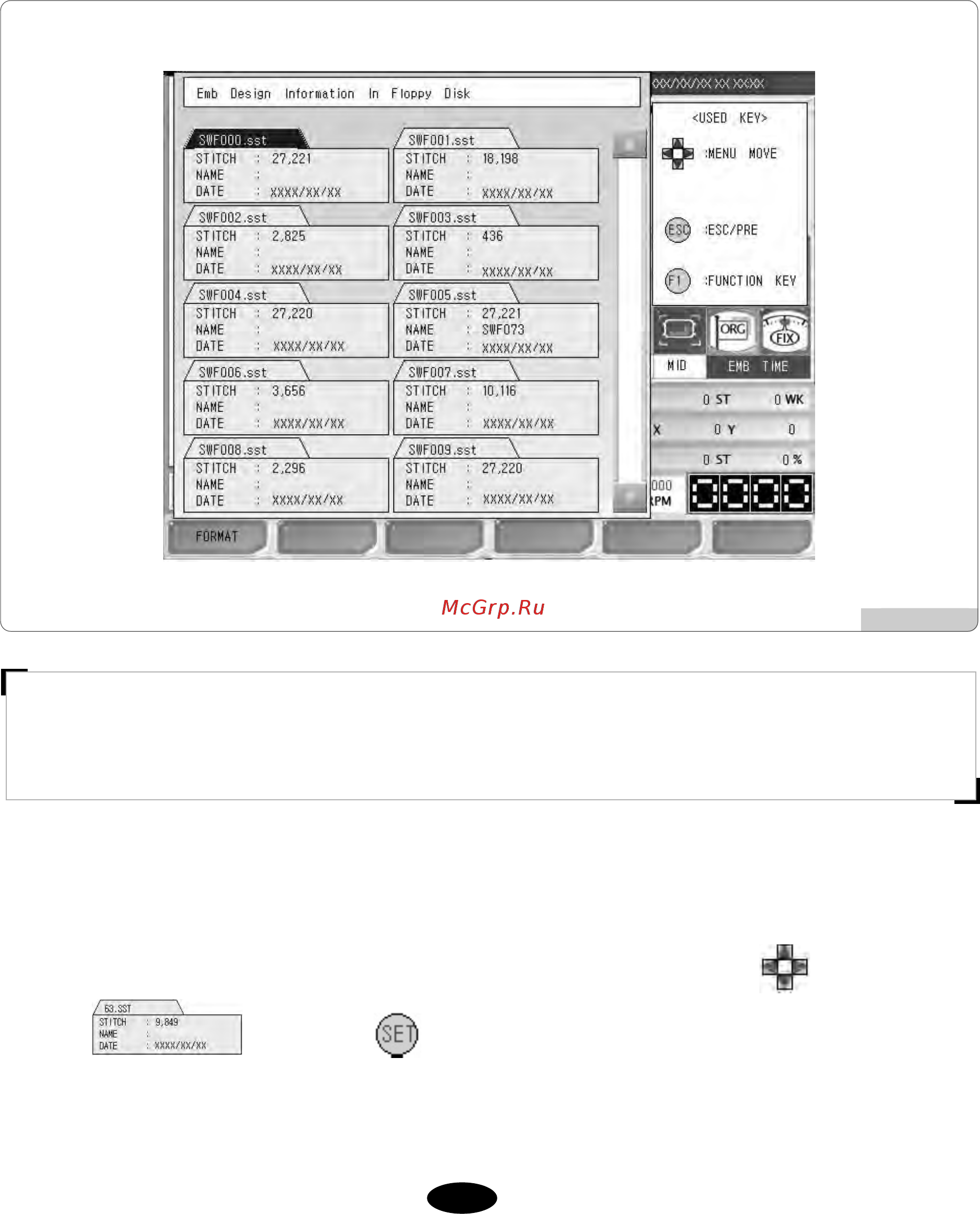

5 3 1 Ввод через FDD дисковод для дискет При нажатой кнопке Floppy Diskette гибкая дискета отображается краткая информация о дизайнах сохраненнных на ней При этом можно также выполнить форматирование дискеты предварительный просмотр дизайна ввод дизайна и его удаление Вставьте гибкую дискету содержащую файлы дизайнов вышивки в НГМД накопитель на гибких магнитных дисках Выберите Флоппи FDD INPUT на Рис 5 3 0 1 и на экране появится Рис 5 3 1 1 Emb Design Information In Floppy Disk i USED KEV _____________ SffOOl sst __________________________ 1 an STITCH 27 221 STITCH 18 198 NAME NAME DATE XXXX XX XX S F002 sst 1 lO MtNU MuVt DATE XXXX XX XX Sff003 sst STITCH 2 825 STITCH 436 NAME NAME DATE XXXX XX XX SffD04 sst Tsc FRt DATE XXXX XX XX Sff 005 3 st STITCH 27 220 STITCH 27 221 NAME NAME SWF073 DATE XXXX XX XX DATE XXXX XX XX sil F006 sst PSl ÖRC ID Zsff007 sst STITCH 3 656 NAME STITCH NAME 10 116 DATE XXXX XX XX DATE XXXX XX XX SffOOS sst _______________________ Sff009 sst 0 ST y gy 0 WK g _______________ STITCH 2 296 STITCH 27 220 NAME NAME 1000 DATE XXXX XX XX DATE XXXX XX XX PM FORMAT Рис 5 3 1 1 Предупреждение Если дискету вытаскивать из дисковода в то время когда она используется это может повредить данные в ней или сама дискета может выйти из строя На одном экране может одновременно помещаться до 10 дизайнов Если общее кол во сохраненных дизайнов будет больше 10 можно использовать полосу прокрутки и кнопки прокрутки вверх вниз для просмотра следующих экранов Такая информация как наименование файла стежков и дата создания показывается для каждого дизайна На Рис 5 3 1 1 используйте кнопки перемещения по меню выберите участок 63 и нажмите чего появится Рис 5 3 1 3 и можно выполнить такие функции как preview delete сору предварительный просмотр удаление копирование
