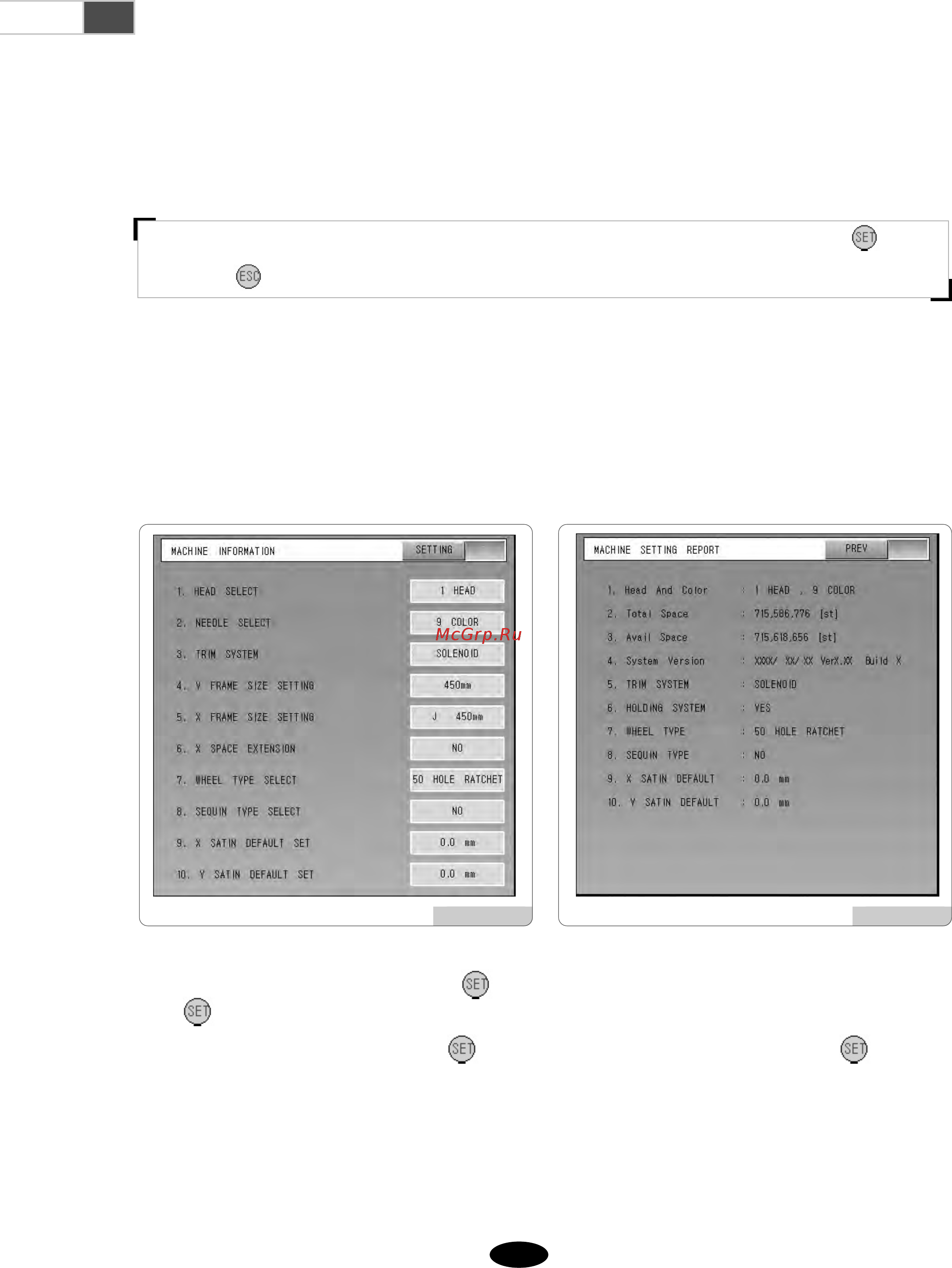

3 2 0 Изменения настроек машины Эта функция предназначена для внесения базовых технических данных для вышивальной машины и выполнения ее механической настройки Рис 3 2 0 1 появляется при следующих условиях 1 После того как было выполнено форматирование памяти и система заново установлена или 2 После проведения инициализации с использованием инсталляционной программы SWF См раздел 3 1 3 Память Навигация по меню может выполняться с использованием кнопок направления Нажмите на для выбора и нажмите для отмены В вышеупомянутых случаях I или 2 когда главный выключатель электропитания включен первый экран который появляется это Рис 3 2 0 На экране Рис 3 2 0 1 возможна настройка 10 параметров равно как и на Рис 3 2 0 2 Выберите Setting Настройка и тогда появляется экран где можно выполнить настройку сигнала кодирующего устройства потенциометра и датчика Путем выбора правой кнопки на экране Рис 3 2 0 1 настройте 10 элементов данных согласно методике настройки для каждого типа элемента После установок по каждому пункту нажмите Е1 для применения По завершении нажмите ОК на Рис 3 2 0 1 и когда ЗЕТ нажато появляется экран для возможности проверки настройки как показано на Рис 3 2 0 2 Для корректировки выберите РКЕУ и нажмите Ё Если настройка верна нажмите ОК затем
