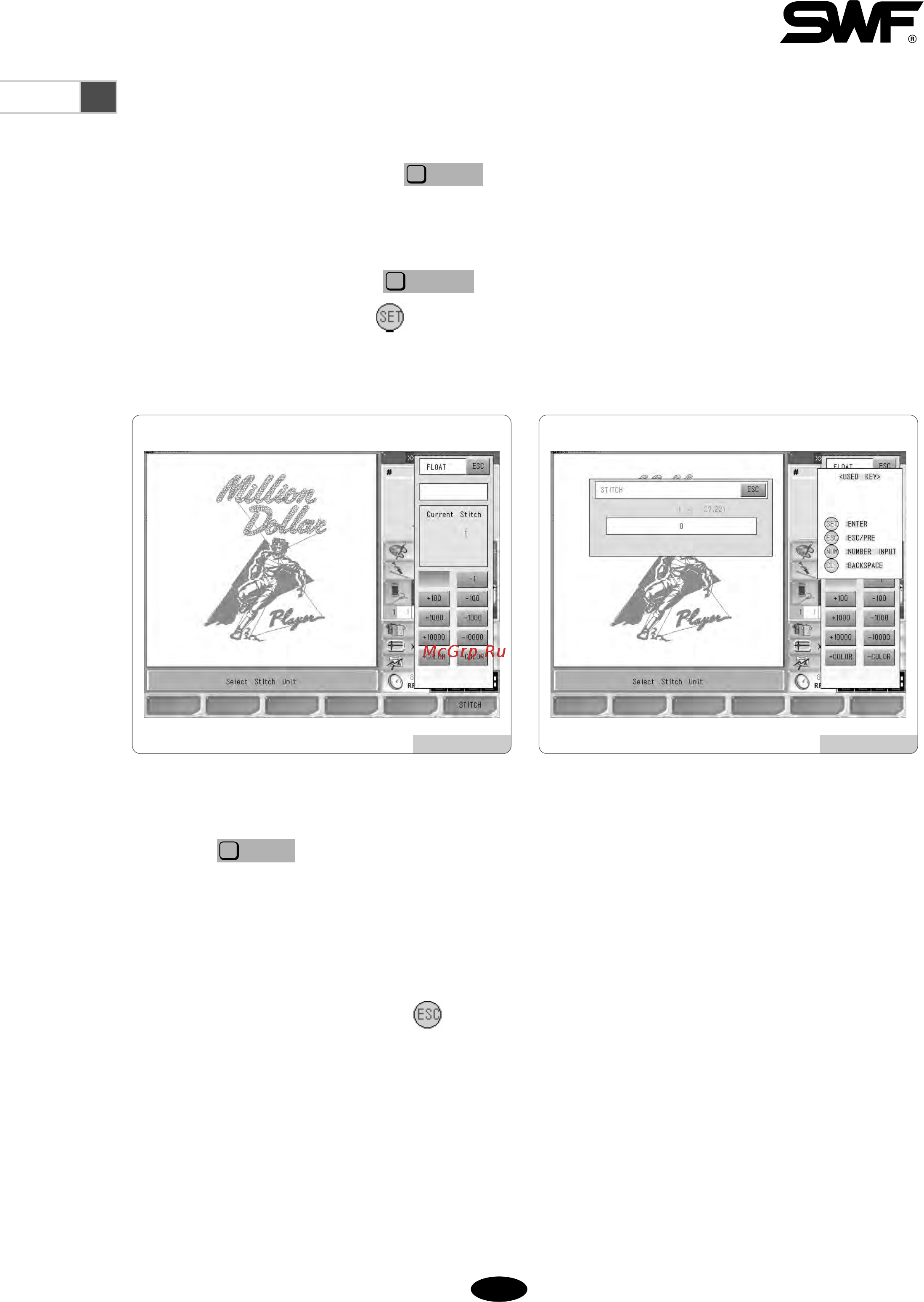

6 4 Смещение Назначение данной функции возможность выполнять работу с вышивкой таким образом чтобы в то же время можно было пропустить выполнение вышивки для какой либо нужной части дизайна Рис 6 4 1 это экран для выполнения операций без прокладывания строчки и он появляется если на Рис 6 0 1 нажать F5 FLOAT Как видно на Рис 6 4 1 операция без прокладывания строчки может быть настроена с использованием заданного числа стежков 1 100 1000 10000 или кнопки COLOR ЦВЕТ Как видно на Рис 6 4 2 значения можно ввести напрямую используя цифровые клавиши Для ввода цифр нажмите STITCH на Рис 6 4 1 и появится экран настроек Используйте цифровые клавиши для ввода значений после чего нажмите Советы по операциям без прокладывания строчки ф Нажмите FLOAT Проверьте текущий стежок и установите нужное вам число стежков Нажмите кнопку старт на ПУ пульте управления для выполнения операции После этого будет проведена операция вышивки в соответствии с заданным вами значением Для отмены нажмите ESQ
